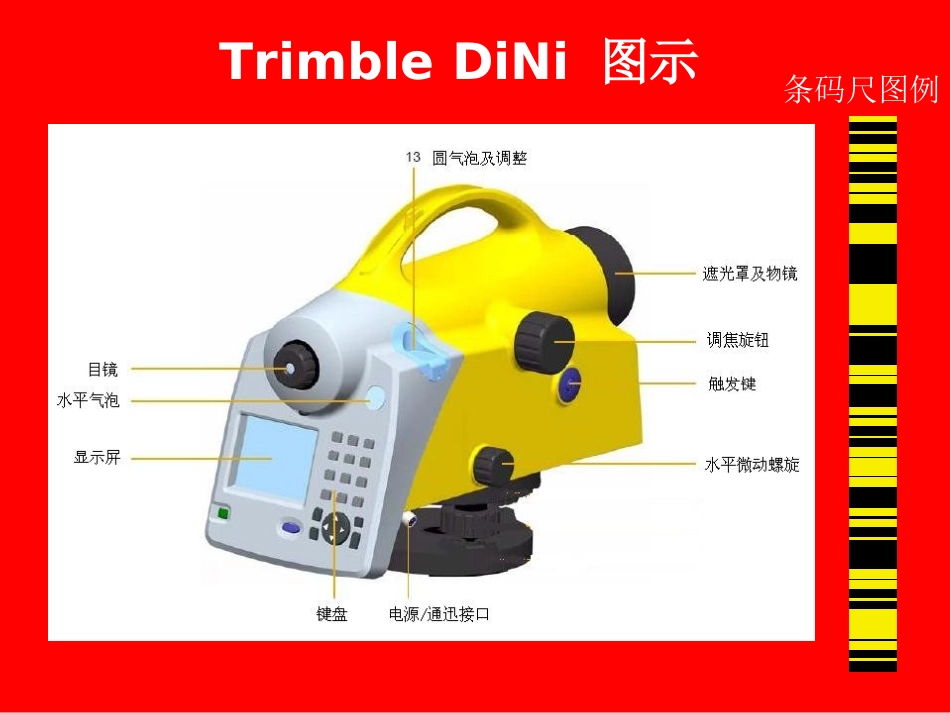

TrimbleDINI培训教程电子水准的工作原理电子水准其实与光学水准没有多少不同的地方。在光学水准中用到的许多原理和方法在电子水准中任然需要用到。那电子水准到底是如何工作的呢；她是利用仪器里的十字丝瞄准的电子照相机。当您按下了Measure测量键时，仪器就会把您瞄准并调焦好的尺子上的条码图片来一个快照，然后把她和仪器内存中的同样的尺子条码图片进行比较和计算。这样，一个尺子的读数就可以计算出来并且保存在内存中了。TrimbleDiNi图示条码尺图例面板介绍开关键数字、大小写字母转换键回车键导航键退出键Trimble功能键符号键删除键测量键菜单介绍一文件配置测量计算线路平差菜单介绍二操作流程－新建项目文件－＞项目管理－＞新建项目项目名称：如test操作者：如xiaominge备注：如wellfound注：一个项目中可以包含多条线路.操作流程－配置项目（－）配置－＞输入注：所有的配置都保存为上一次的配置参数.操作流程－配置项目（二）配置－＞限差/测试在测量过程中，如果测量结果超出所设置的限差，则仪器会发出提示信息。操作流程－配置项目（三）配置－＞仪器设置操作流程－配置项目（四）配置－＞记录设置注：如果要进行平差计算，请选择数据记录格式为RMC；操作流程－测量－单点测量测量－＞单点测量1、输入点号，如32、瞄准标尺，点击测量按钮进行测量3、在屏幕的左边“结果”部分可以看到测量的结果；在屏幕的右边“下一点”部分是下一个要测量的点的信息4、如果对测量的结果不满意，还可以利用进行重测注：单点测量是没有参考高程的测量操作流程－测量－水准线路（－）测量－＞水准线路1、输入新线路的名称，如1；（或者从项目中选择一旧线路继续测量）2、设置测量模式，如BF；（测量模式有：BF、BFFB、BFBF、BBFF、FBBF）3、奇偶站交替，利用向左键进行选择操作流程－测量－水准线路（二）4、输入要测量的点号，如0015、可以输入代码6、输入基准高，如102.5操作流程－测量－水准线路（三）7、瞄准要测量的标尺，点击测量键测量操作流程－测量－水准线路（四）屏幕左边表示上一点（后视点）的测量结果；屏幕右边表示将要测量的下一个点（前视点）；如果测量的结果不满足要求，可以重新进行测量；点击“信息”可以看到更多的信息操作流程－测量－水准线路（五）点击“显示”可以看到更多的信息点击“重测”可以对最后的测量或最后的测站进行重测点击“结束”可以结束一条水准线路的测量操作流程－测量－中间点测量（－）测量－＞中间点测量1、输入点号，如100；2、输入基准高，如103.6；3、瞄准要测量的标尺，测量；4、点击接受；注：中间点测量就是支线测量操作流程－测量－中间点测量（二）5、输入下一点的点号；6、瞄准要测量的标尺，进行测量；7、“ESC”键退出中间点测量程序操作流程－测量－放样（－）测量－＞放样1、输入后视点号，如1；2、输入后视点高程，如100.043；3、瞄准后视点进行测量；操作流程－测量－放样（二）4、输入要放样的点号，如211；5、瞄准要放样的点，测量；6、调整放机关报点的高程，直到dz的值满足要求，“接受”，然后进行下一点的放样；操作流程－测量－继续测量操作流程－＞继续测量继续上一次的测量，并且可以设置测量的次数及是否自动关机。操作流程－计算－平差（一）计算－＞线路平差1、选择项目，如test;2、选择要平差的线路名，如2；3、如果线路已平差，则不能再次平差；注意：A、路线平差可以对闭合路线和附和路线进行平差；B、在您对一个内存中的闭合环进行平差后,被平差过的信息会被保存起来,所以记住在平差之前要下载下来他的原始数据；操作流程－计算－平差（二）4、输入起点、终点的高程；5、闭合差是否满足要求；6、平差成功；Trimble功能键介绍多次测量：可以设置测量次数及最在标准偏差；浅释：照明开关：打开或关闭照明；距离测量：测量距离；倒尺测量：常规测量与倒尺测量的转换点击Trimble功能键，进入此菜单。操作流程－数据传输（－）1、连接DINI到PC；2、打开DataTransfer;3、选择DINIUSB设备；4、在PC与DINI间传输数据；数据格式数据文件在电子水准下以文件形式保存,并且可以在任何文本编辑器中编辑.也没有必要...
