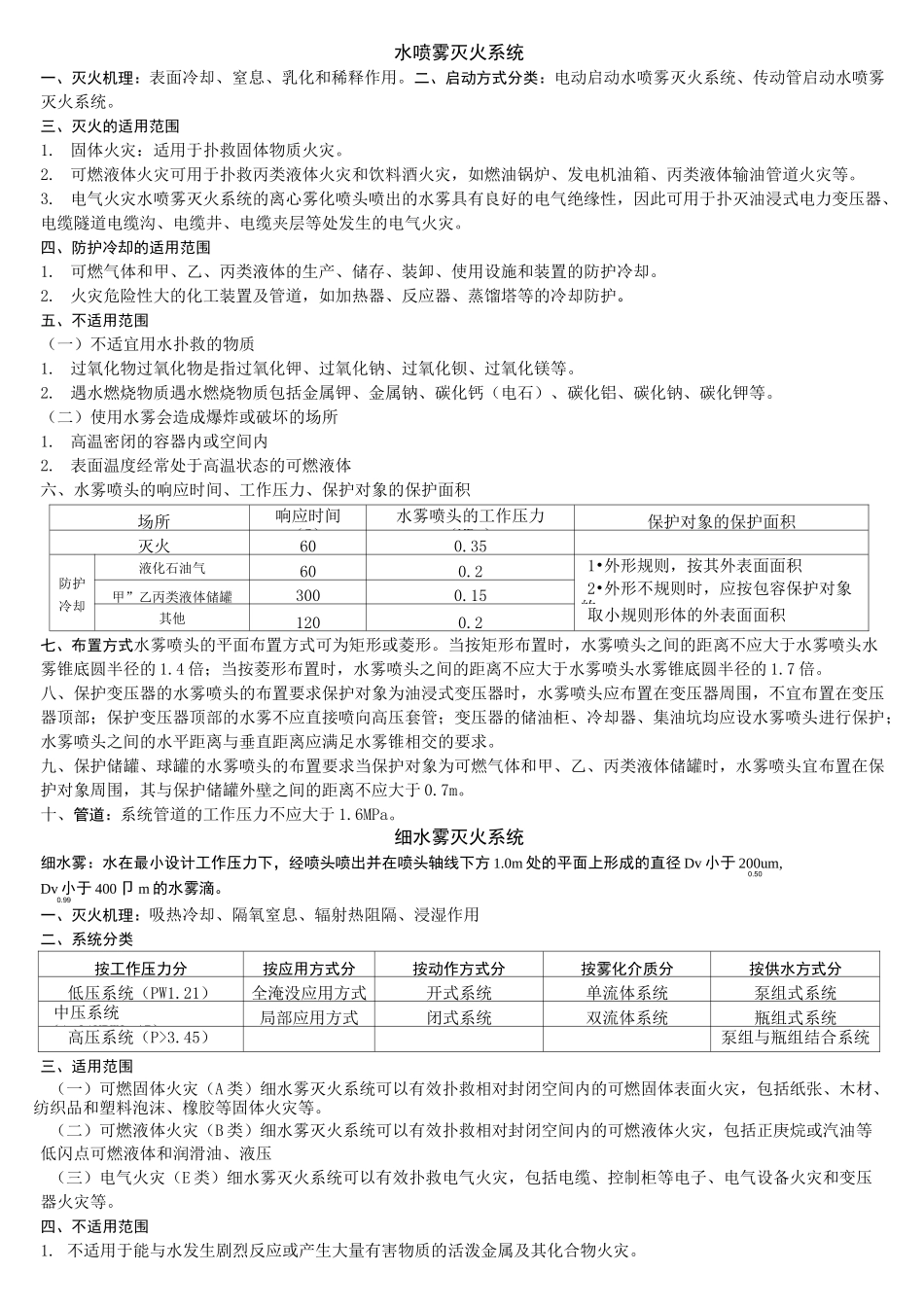

水喷雾灭火系统一、灭火机理:表面冷却、窒息、乳化和稀释作用。二、启动方式分类:电动启动水喷雾灭火系统、传动管启动水喷雾灭火系统。三、灭火的适用范围1.固体火灾:适用于扑救固体物质火灾。2.可燃液体火灾可用于扑救丙类液体火灾和饮料酒火灾,如燃油锅炉、发电机油箱、丙类液体输油管道火灾等。3.电气火灾水喷雾灭火系统的离心雾化喷头喷出的水雾具有良好的电气绝缘性,因此可用于扑灭油浸式电力变压器、电缆隧道电缆沟、电缆井、电缆夹层等处发生的电气火灾。四、防护冷却的适用范围1.可燃气体和甲、乙、丙类液体的生产、储存、装卸、使用设施和装置的防护冷却。2.火灾危险性大的化工装置及管道,如加热器、反应器、蒸馏塔等的冷却防护。五、不适用范围(一)不适宜用水扑救的物质1.过氧化物过氧化物是指过氧化钾、过氧化钠、过氧化钡、过氧化镁等。2.遇水燃烧物质遇水燃烧物质包括金属钾、金属钠、碳化钙(电石)、碳化铝、碳化钠、碳化钾等。(二)使用水雾会造成爆炸或破坏的场所1.高温密闭的容器内或空间内2.表面温度经常处于高温状态的可燃液体六、水雾喷头的响应时间、工作压力、保护对象的保护面积场所响应时间(S)水雾喷头的工作压力(MPa)保护对象的保护面积灭火600.35防护冷却液化石油气600.21•外形规则,按其外表面面积2•外形不规则时,应按包容保护对象的甲”乙丙类液体储罐3000.15其他1200.2取小规则形体的外表面面积七、布置方式水雾喷头的平面布置方式可为矩形或菱形。当按矩形布置时,水雾喷头之间的距离不应大于水雾喷头水雾锥底圆半径的 1.4 倍;当按菱形布置时,水雾喷头之间的距离不应大于水雾喷头水雾锥底圆半径的 1.7 倍。八、保护变压器的水雾喷头的布置要求保护对象为油浸式变压器时,水雾喷头应布置在变压器周围,不宜布置在变压器顶部;保护变压器顶部的水雾不应直接喷向高压套管;变压器的储油柜、冷却器、集油坑均应设水雾喷头进行保护;水雾喷头之间的水平距离与垂直距离应满足水雾锥相交的要求。九、保护储罐、球罐的水雾喷头的布置要求当保护对象为可燃气体和甲、乙、丙类液体储罐时,水雾喷头宜布置在保护对象周围,其与保护储罐外壁之间的距离不应大于 0.7m。十、管道:系统管道的工作压力不应大于 1.6MPa。细水雾灭火系统细水雾:水在最小设计工作压力下,经喷头喷出并在喷头轴线下方 1.0m 处的平面上形成的直径 Dv 小于 200um,0.50Dv 小于 400 卩 m 的水雾滴。0.99一、灭火机理:...
