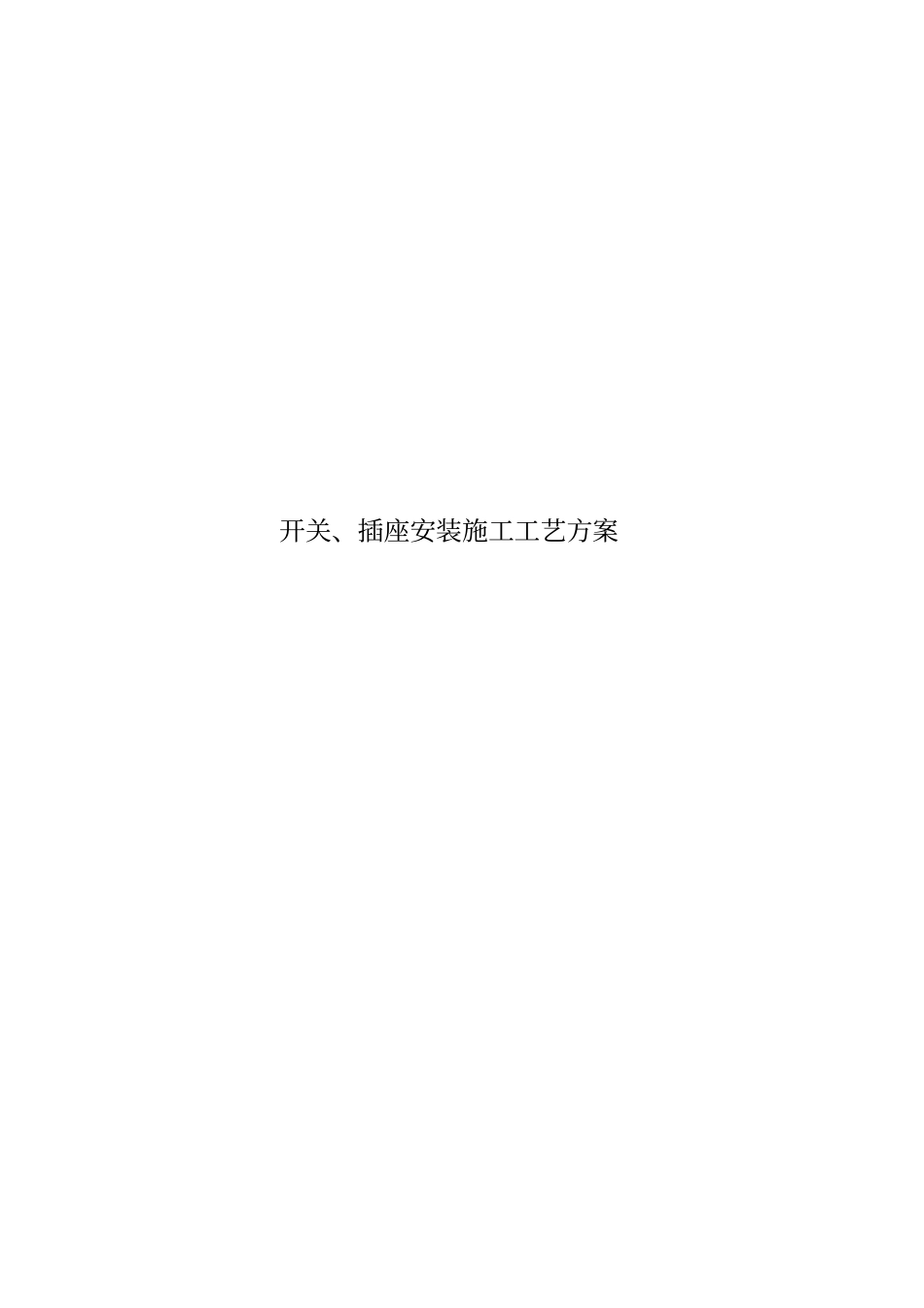

开关插座安装施工工艺专业技术方案VIP免费

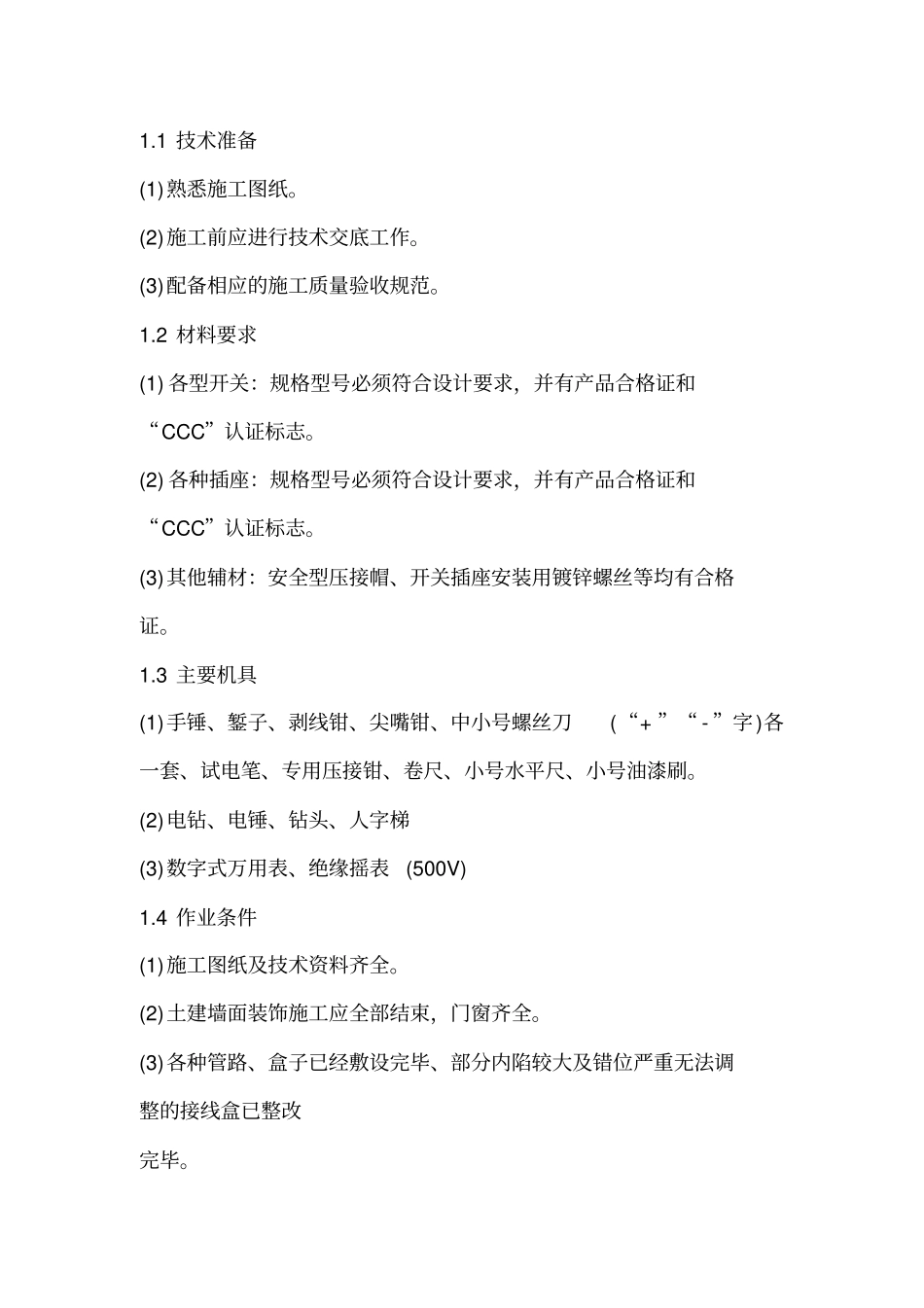

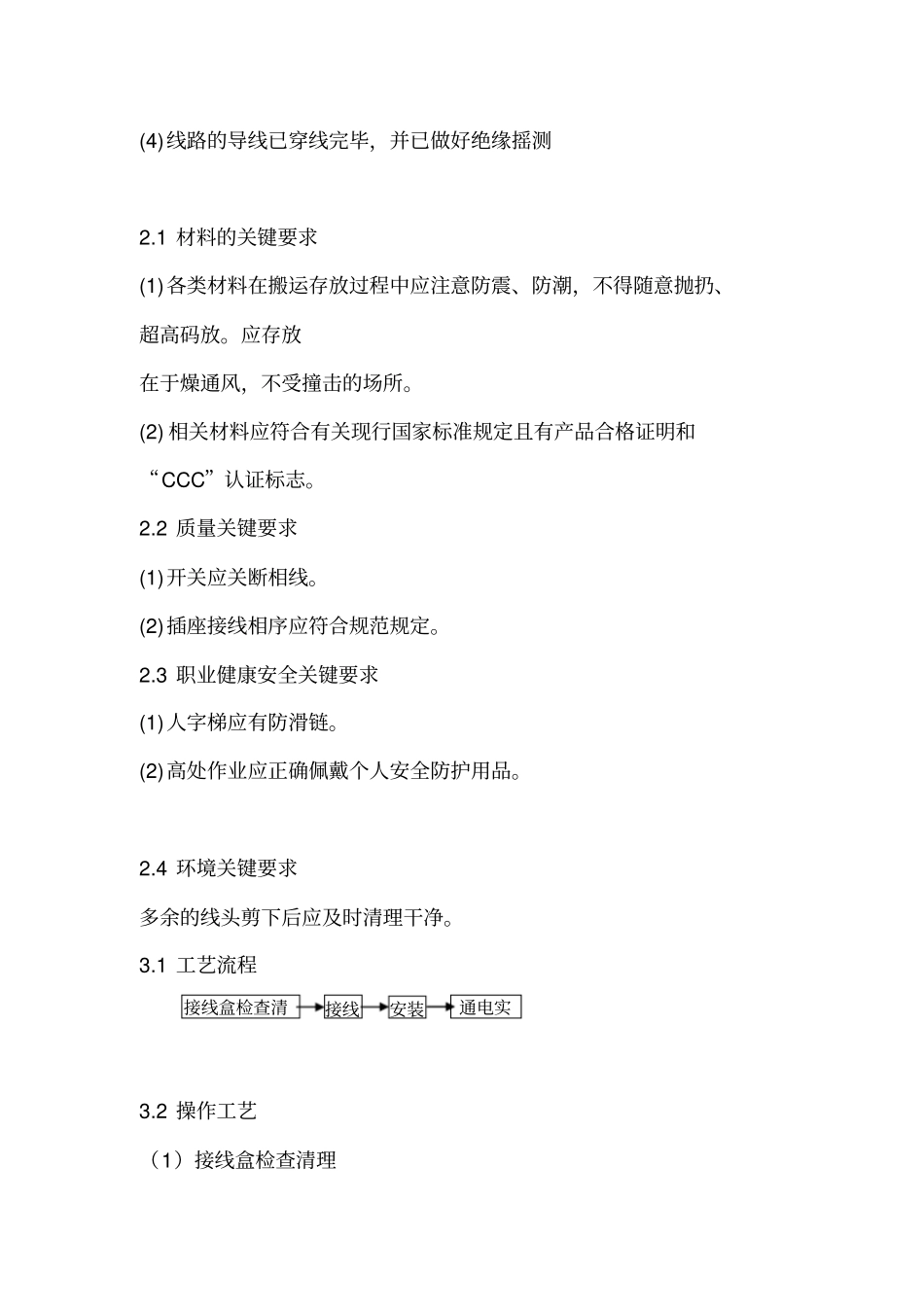

开关、插座安装施工工艺方案1.1 技术准备(1)熟悉施工图纸。(2)施工前应进行技术交底工作。(3)配备相应的施工质量验收规范。1.2 材料要求(1) 各型开关：规格型号必须符合设计要求，并有产品合格证和“CCC”认证标志。(2) 各种插座：规格型号必须符合设计要求，并有产品合格证和“CCC”认证标志。(3)其他辅材：安全型压接帽、开关插座安装用镀锌螺丝等均有合格证。1.3 主要机具(1)手锤、錾子、剥线钳、尖嘴钳、中小号螺丝刀(“+ ”“ - ”字)各一套、试电笔、专用压接钳、卷尺、小号水平尺、小号油漆刷。(2)电钻、电锤、钻头、人字梯(3)数字式万用表、绝缘摇表(500V) 1.4 作业条件(1)施工图纸及技术资料齐全。(2)土建墙面装饰施工应全部结束，门窗齐全。(3)各种管路、盒子已经敷设完毕、部分内陷较大及错位严重无法调整的接线盒已整改完毕。(4)线路的导线已穿线完毕，并已做好绝缘摇测2.1 材料的关键要求(1)各类材料在搬运存放过程中应注意防震、防潮，不得随意抛扔、超高码放。应存放在于燥通风，不受撞击的场所。(2) 相关材料应符合有关现行国家标准规定且有产品合格证明和“CCC”认证标志。2.2 质量关键要求(1)开关应关断相线。(2)插座接线相序应符合规范规定。2.3 职业健康安全关键要求(1)人字梯应有防滑链。(2)高处作业应正确佩戴个人安全防护用品。2.4 环境关键要求多余的线头剪下后应及时清理干净。3.1 工艺流程3.2 操作工艺（1）接线盒检查清理接线盒检查清接线安装通电实用錾子轻轻地将盒子内残留的水泥、灰块等杂物剔除，用小号油漆刷将接线盒内杂物清理干净。清理时注意检查有无接线盒预埋安装位置错位(即螺丝安装孔错位90 °)、螺丝安装孔耳缺失、相邻接线盒高差超标等现象，应及时修整。如接线盒埋入较深，超过1.5cm 时，应加装套盒。(2)接线1) 先将盒内导线留出维修长度后剪除余线，用剥线钳剥出适宜长度，以刚好能完全插入接线孔的长度为宜。2)对于多联开关需分支连接的应采用安全型压接帽压接分支。3)应注意区分相线、零线及保护地线，不得混乱。4)开关、插座、吊扇的相线应经开关关断。5)插座接线：a.单相两孔插座有横状和竖装两种，如图14.3.2-1所示。横状时，面对插座的右极接相线，左极接零线。竖装时，面对插座的上极接相线，下极接零线。安装时应注意插座内的接线标识。图 14.3.2-1 b.单项三孔及三相四孔插座接线如图14.3.2-2 所示。图 14.3.2-2 (3)安装开关、插座、吊扇1)开关、插座安装：按接线要...
