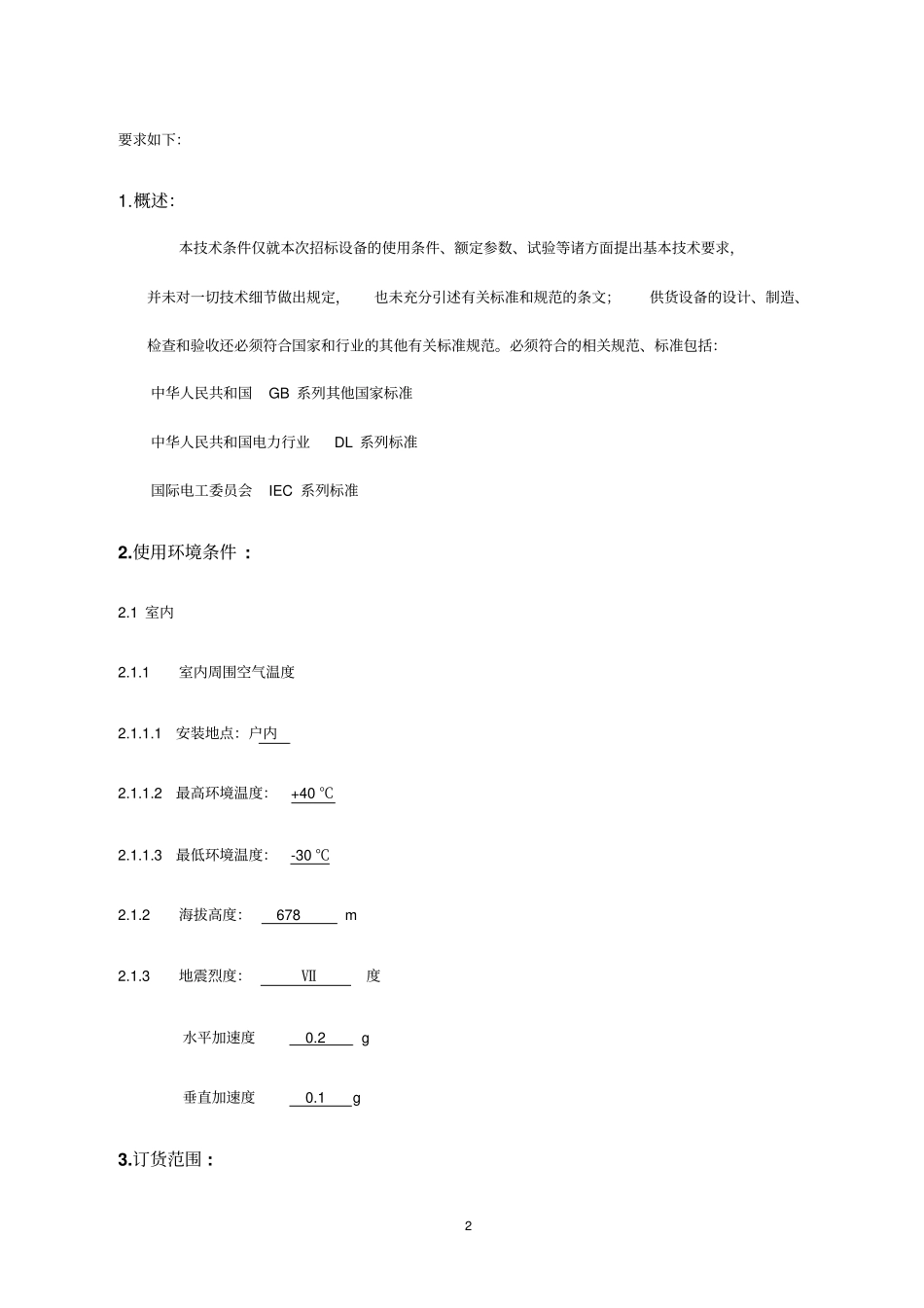

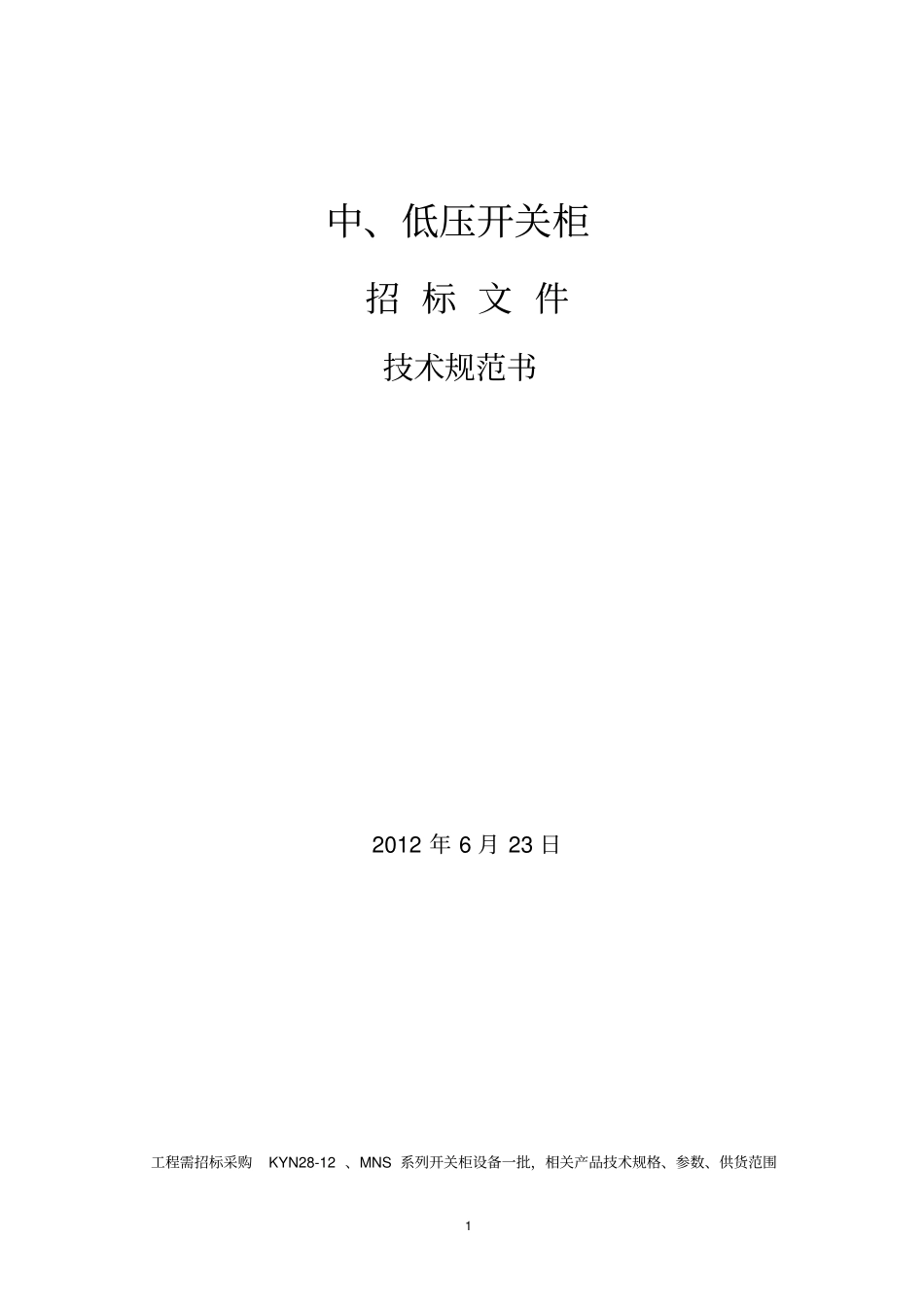

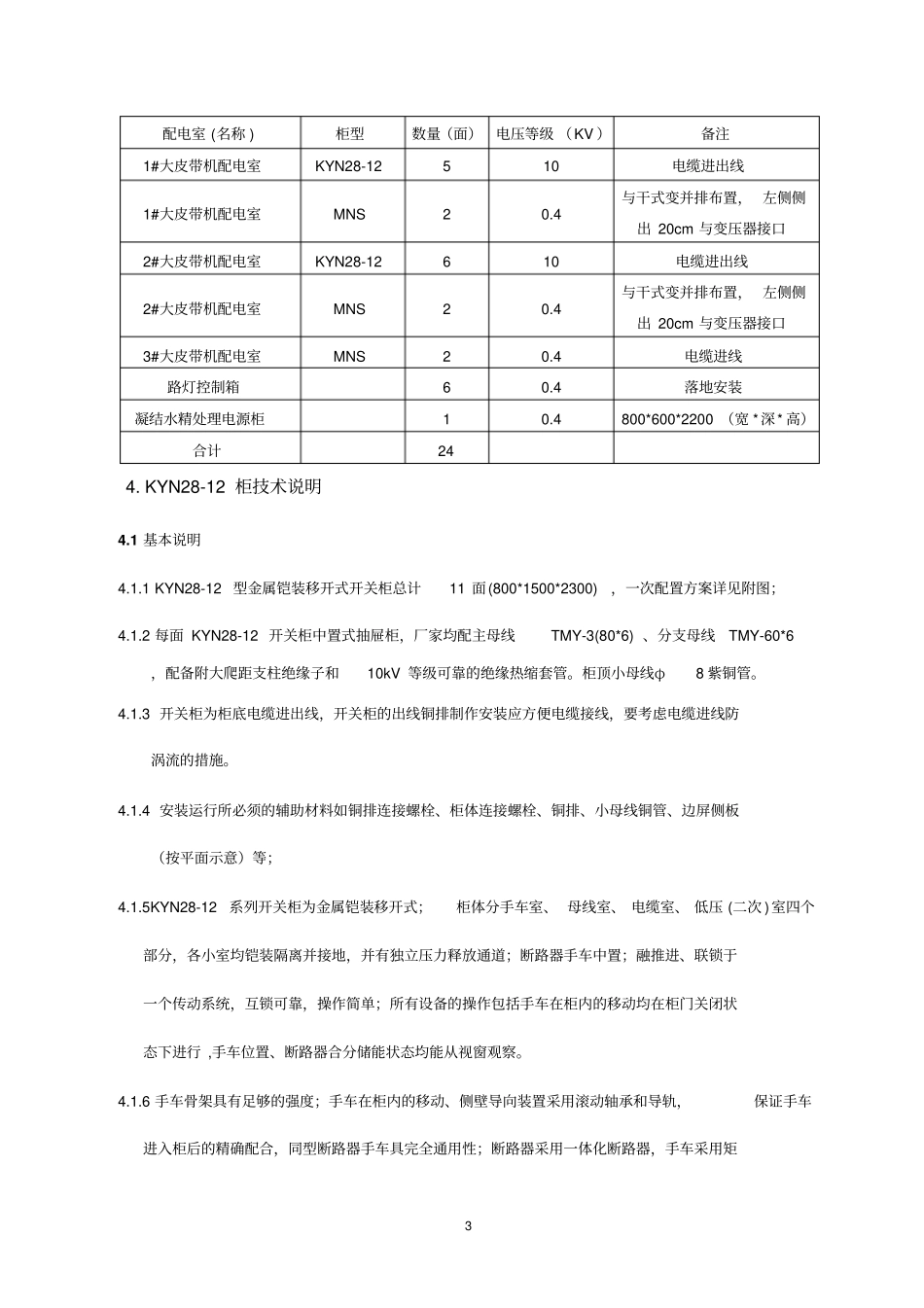

1 中、低压开关柜招 标 文 件技术规范书2012 年 6 月 23 日工程需招标采购KYN28-12 、MNS 系列开关柜设备一批，相关产品技术规格、参数、供货范围2 要求如下：1.概述：本技术条件仅就本次招标设备的使用条件、额定参数、试验等诸方面提出基本技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文；供货设备的设计、制造、检查和验收还必须符合国家和行业的其他有关标准规范。必须符合的相关规范、标准包括：中华人民共和国GB 系列其他国家标准中华人民共和国电力行业DL 系列标准国际电工委员会IEC 系列标准2.使用环境条件 : 2.1 室内2.1.1 室内周围空气温度2.1.1.1 安装地点：户内2.1.1.2 最高环境温度：+40 ℃2.1.1.3 最低环境温度：-30 ℃2.1.2 海拔高度：678 m 2.1.3 地震烈度：Ⅶ度水平加速度0.2 g 垂直加速度0.1 g 3.订货范围 : 3 配电室 (名称 ) 柜型数量（面）电压等级 （KV ）备注1#大皮带机配电室KYN28-12 5 10 电缆进出线1#大皮带机配电室MNS 2 0.4 与干式变并排布置， 左侧侧出 20cm 与变压器接口2#大皮带机配电室KYN28-12 6 10 电缆进出线2#大皮带机配电室MNS 2 0.4 与干式变并排布置， 左侧侧出 20cm 与变压器接口3#大皮带机配电室MNS 2 0.4 电缆进线路灯控制箱6 0.4 落地安装凝结水精处理电源柜1 0.4 800*600*2200 （宽 *深* 高）合计24 4. KYN28-12 柜技术说明4.1 基本说明4.1.1 KYN28-12 型金属铠装移开式开关柜总计11 面(800*1500*2300)，一次配置方案详见附图；4.1.2 每面 KYN28-12 开关柜中置式抽屉柜，厂家均配主母线TMY-3(80*6) 、分支母线TMY-60*6 ，配备附大爬距支柱绝缘子和10kV 等级可靠的绝缘热缩套管。柜顶小母线φ8 紫铜管。4.1.3 开关柜为柜底电缆进出线，开关柜的出线铜排制作安装应方便电缆接线，要考虑电缆进线防涡流的措施。4.1.4 安装运行所必须的辅助材料如铜排连接螺栓、柜体连接螺栓、铜排、小母线铜管、边屏侧板（按平面示意）等；4.1.5KYN28-12系列开关柜为金属铠装移开式；柜体分手车室、 母线室、 电缆室、 低压 (二次 )室四个部分，各小室均铠装隔离并接地，并有独立压力释放通道；断路器手车中置；融推进、联锁于一个传动系统，互锁可靠，操作简单；所有设备的操作包括手车在柜内的移动均在柜门关闭状态下进行 ,手车位置、断路器合分储能状态均能从视窗观察。4.1.6 手车骨架具有足够...
