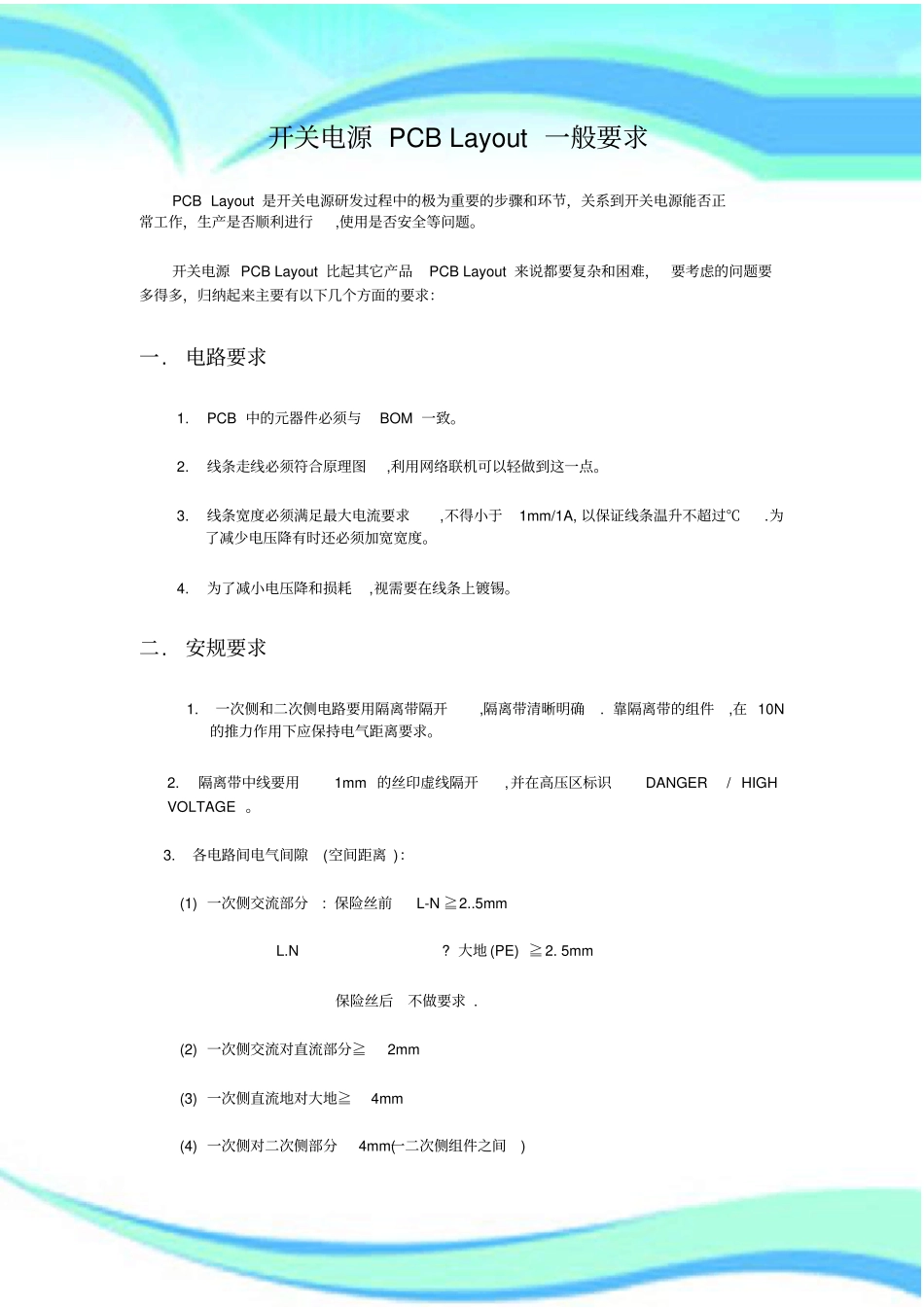

开关电源 PCB-Layout 一般要求————————————————————————————————作者:————————————————————————————————日期:开关电源 PCB Layout 一般要求PCB Layout 是开关电源研发过程中的极为重要的步骤和环节,关系到开关电源能否正常工作,生产是否顺利进行,使用是否安全等问题
开关电源 PCB Layout 比起其它产品PCB Layout 来说都要复杂和困难, 要考虑的问题要多得多,归纳起来主要有以下几个方面的要求:一
PCB 中的元器件必须与BOM 一致
线条走线必须符合原理图,利用网络联机可以轻做到这一点
线条宽度必须满足最大电流要求,不得小于1mm/1A, 以保证线条温升不超过℃
为了减少电压降有时还必须加宽宽度
为了减小电压降和损耗,视需要在线条上镀锡
一次侧和二次侧电路要用隔离带隔开,隔离带清晰明确
靠隔离带的组件,在 10N的推力作用下应保持电气距离要求
隔离带中线要用1mm 的丝印虚线隔开,并在高压区标识DANGER / HIGH VOLTAGE
各电路间电气间隙(空间距离 ):(1) 一次侧交流部分: 保险丝前L-N ≧2
大地 (PE) ≧2
5mm保险丝后不做要求
(2) 一次侧交流对直流部分≧2mm(3) 一次侧直流地对大地≧4mm(4) 一次侧对二次侧部分4mm(一二次侧组件之间)(5) 二次侧部分 : 电压低于 100V≧0
5mm电压高于 100 V(6) 二次侧地对大地≧1mm4
各电路间的爬电距离:(1) 一次侧交流电部分: 保险丝前L-N ≧2
大地 (PE) ≧2
5mm保险丝后不做要求
(2) 一次侧交流对直流部分≧2mm(3) 一次侧直流地对大地≧4mm(
