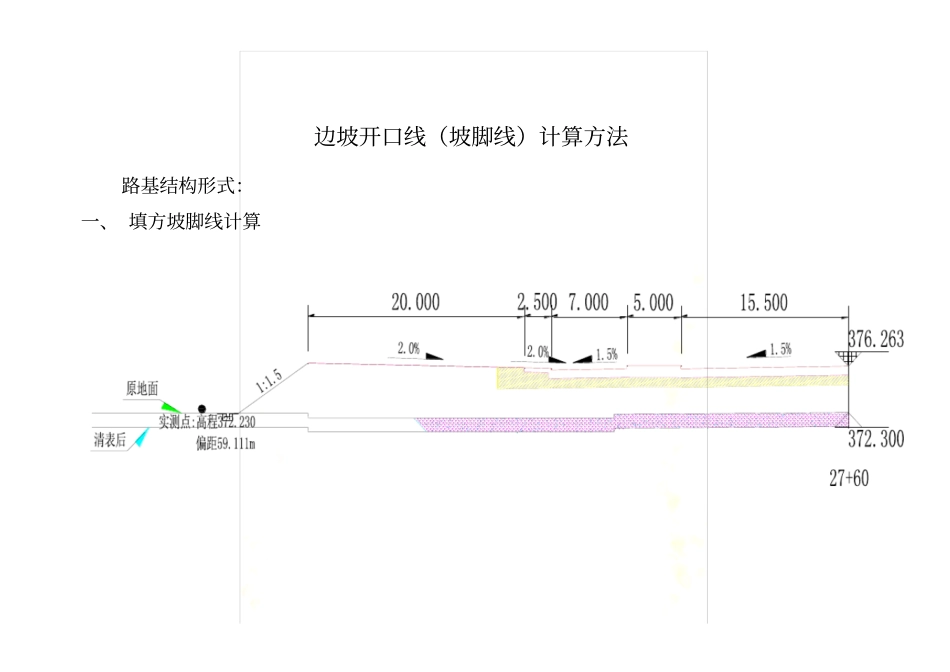

开挖边线 - 坡脚线边坡开口线（坡脚线）计算方法路基结构形式：一、 填方坡脚线计算已知条件：中桩设计高程（①） ，实测点高程 （②）和实测点偏距 （③），求坡脚线的偏距。① ：376.263 ②：372.230 ③：59.111 先计算出路基边设计高程（④） ：④=①-15.5*0.015-7*0.015+0.15+2.5*0.02+20*0.02=376.525 再计算路基边与实测点高差：④- ②=376.525-372.230=4.295 根据坡比计算出坡顶到坡脚的距离:4.295*1.5=6.443 由实测点高程计算得出坡脚线的偏距为：50+6.443=56.443 （米）再测量 27+60 左 56.443 米的高程⑤，再计算出坡脚线的偏距，以此类推找出坡脚线的位置。二、挖方坡脚线计算1、Ⅰ型边沟的开口线已知条件：中桩设计高程（①） ，实测点高程 （②）和实测点偏距 （③），求坡脚线的偏距。① ：382.087 ②：389.511 ③：53.247 先计算出路基边设计高程（④） ：④=①-15.5*0.015-7*0.015+0.15+2.5*0.02+20*0.02=382.349 再计算实测点与路基边高差：②- ④=389.511-382.349=7.162 根据坡比计算出开口线到坡脚的距离:7.162*1=7.162 由实测点高程计算得出开口线的偏距为：50+1.8（水沟碎落台宽度） +7.162=58.962（米）再测量 11+20 左 58.962 米的高程⑤ 390.130，再计算出坡脚线的偏距59.581 ，以此类推找出坡脚线的位置。2、Ⅱ型边沟的开口线Ⅱ型边沟结构形式：已知条件：中桩设计高程（①） ，实测点高程（②）和实测点偏距（③） ，求坡开口线的偏距。① ：381.447 ②：414.921 ③：78.896 先计算出路基边设计高程（④） ：④=①-15.5*0.015-7*0.015+0.15+2.5*0.02+20*0.02=381.709 再算出护面墙顶的设计高⑤：381.709+1=382.709 再计算实测点与护面墙顶高差：②- ⑤=414.921-382.709=32.212 根据高差 32.212 判断有几阶台阶： 1 阶控制高差为 8 米，32.212/8=4 余 0.212 。由此判断此处应有5 阶台阶。其中前 3 阶坡比为 1:1 ，1 阶台阶宽度为 10 米，宽度共为 30 米。第 4 阶台阶坡比为1:1.5,1阶台阶宽度为 14 米。第 5 阶宽度为 0.212*1.5=0.318. 由实测点高程计算得出开口线的偏距为：50+1.875（水沟碎落台宽度） +30+14+0.318=96.193（米）再测量 4+40 左 96.193 米的高程⑥ 416.794，再计算出坡脚线的偏距98.959 ，以此类推找出坡脚线的位置。
