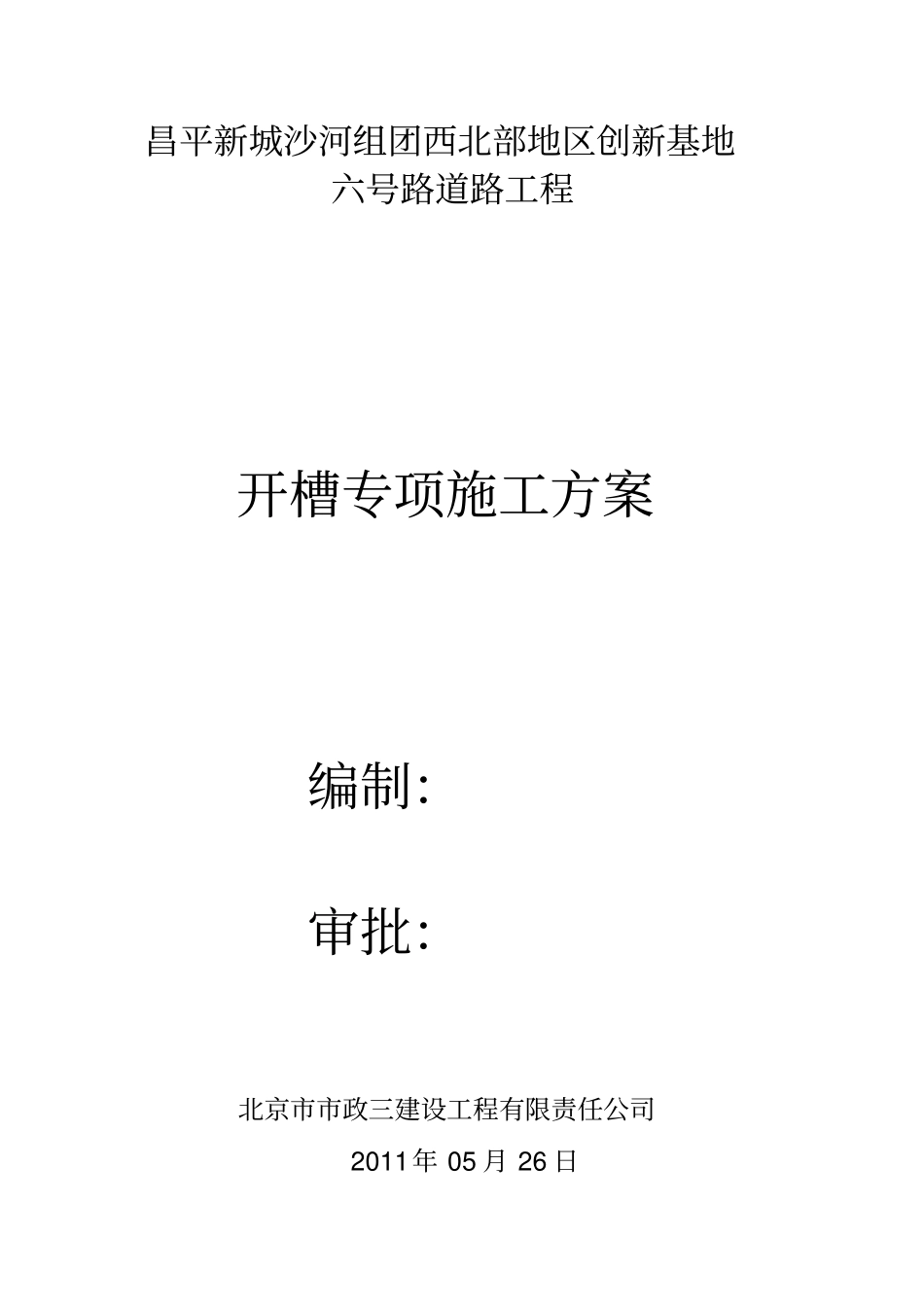

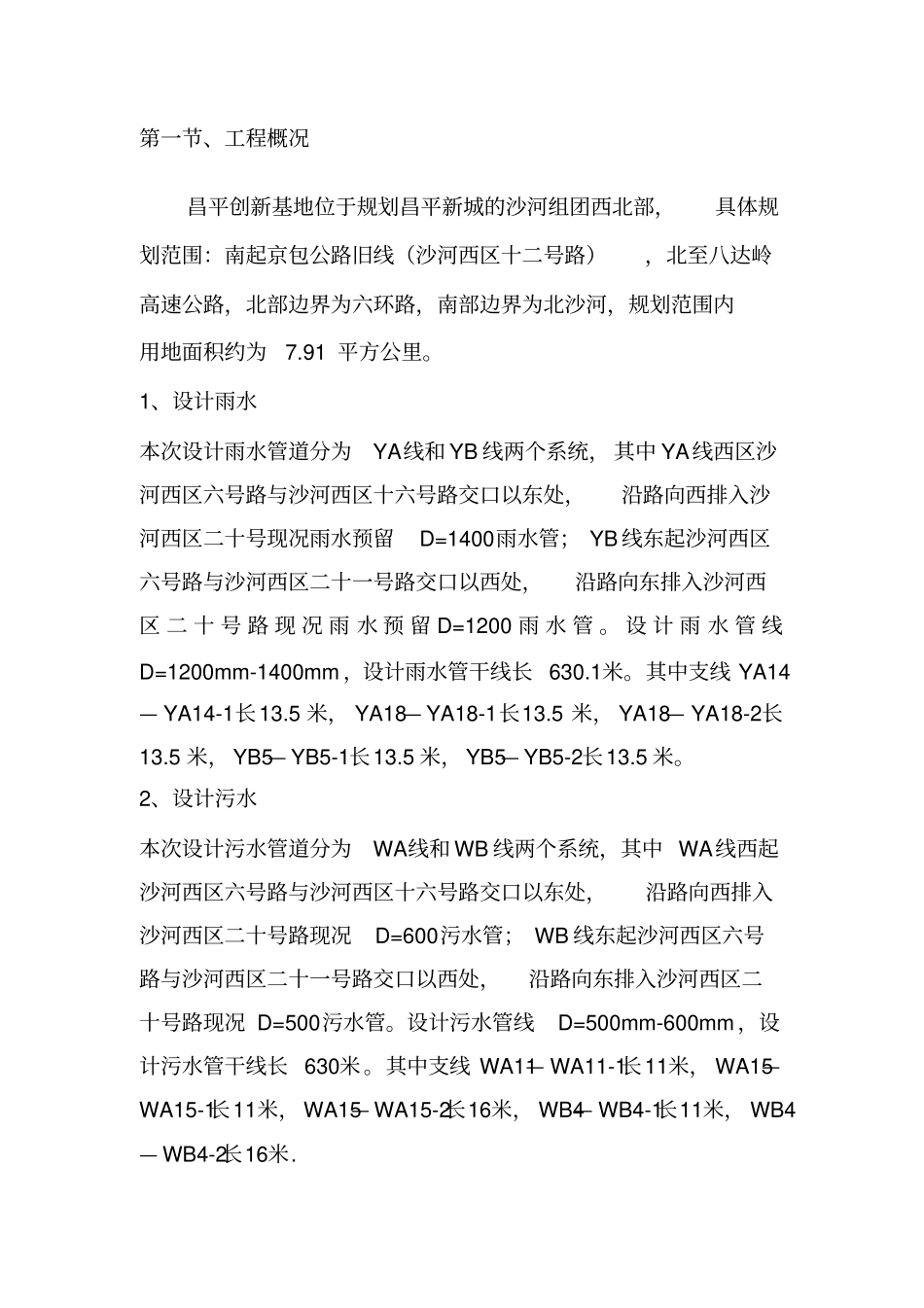

昌平新城沙河组团西北部地区创新基地六号路道路工程开槽专项施工方案编制：审批：北京市市政三建设工程有限责任公司2011年 05 月 26 日第一节、工程概况昌平创新基地位于规划昌平新城的沙河组团西北部，具体规划范围：南起京包公路旧线（沙河西区十二号路），北至八达岭高速公路，北部边界为六环路，南部边界为北沙河，规划范围内用地面积约为7.91 平方公里。1、设计雨水本次设计雨水管道分为YA线和 YB 线两个系统， 其中 YA线西区沙河西区六号路与沙河西区十六号路交口以东处，沿路向西排入沙河西区二十号现况雨水预留D=1400雨水管； YB 线东起沙河西区六号路与沙河西区二十一号路交口以西处，沿路向东排入沙河西区 二 十 号 路 现 况 雨 水 预 留 D=1200 雨 水 管 。 设 计 雨 水 管 线D=1200mm-1400mm ，设计雨水管干线长 630.1米。其中支线 YA14— YA14-1长13.5 米， YA18— YA18-1长13.5 米， YA18— YA18-2长13.5 米， YB5— YB5-1长13.5 米， YB5— YB5-2长13.5 米。2、设计污水本次设计污水管道分为WA线和 WB 线两个系统，其中 WA线西起沙河西区六号路与沙河西区十六号路交口以东处，沿路向西排入沙河西区二十号路现况D=600污水管； WB 线东起沙河西区六号路与沙河西区二十一号路交口以西处，沿路向东排入沙河西区二十号路现况 D=500污水管。设计污水管线D=500mm-600mm，设计污水管干线长 630米。其中支线 WA11— WA11-1长11米， WA15—WA15-1长11米， WA15— WA15-2长16米， WB4— WB4-1长11米， WB4— WB4-2长16米. 3、管线位置雨水：位于道路永中；污水：位于道路永中北2.5 米。第二节、施工测量1、测量控制点复核及增设1.1 、在进场接桩后， 立即组织测量人员对控制点进行复核，如符合要求请监理工程师复核合格后使用。1.2 、在控制点经监理工程师复核合格后, 根据工程现场情况，进行控制点的加密，加密的控制点要进行保护，防止碰撞或破坏。1.3 、施工测量执行《工程测量规范》 ，在施工现场布设三级导线闭合控制网，四等水准高程控制网，导线点间距控制在200米左右，方法采用符合法。绘制测量放线成果上报监理工程师，桩点用水泥混凝土加固保护。1.4 、为保证测量精度，仪器测出的数据必须加改正值，重要部位的点位、高程测量必须做平差处理，角度取到0.1 ″ ，高程取到 mm位，钢尺量距必须有三差改正，控制精度由高至低传递。减少误差消灭错误， 测...
