引水隧道施工临时用电方案VIP免费

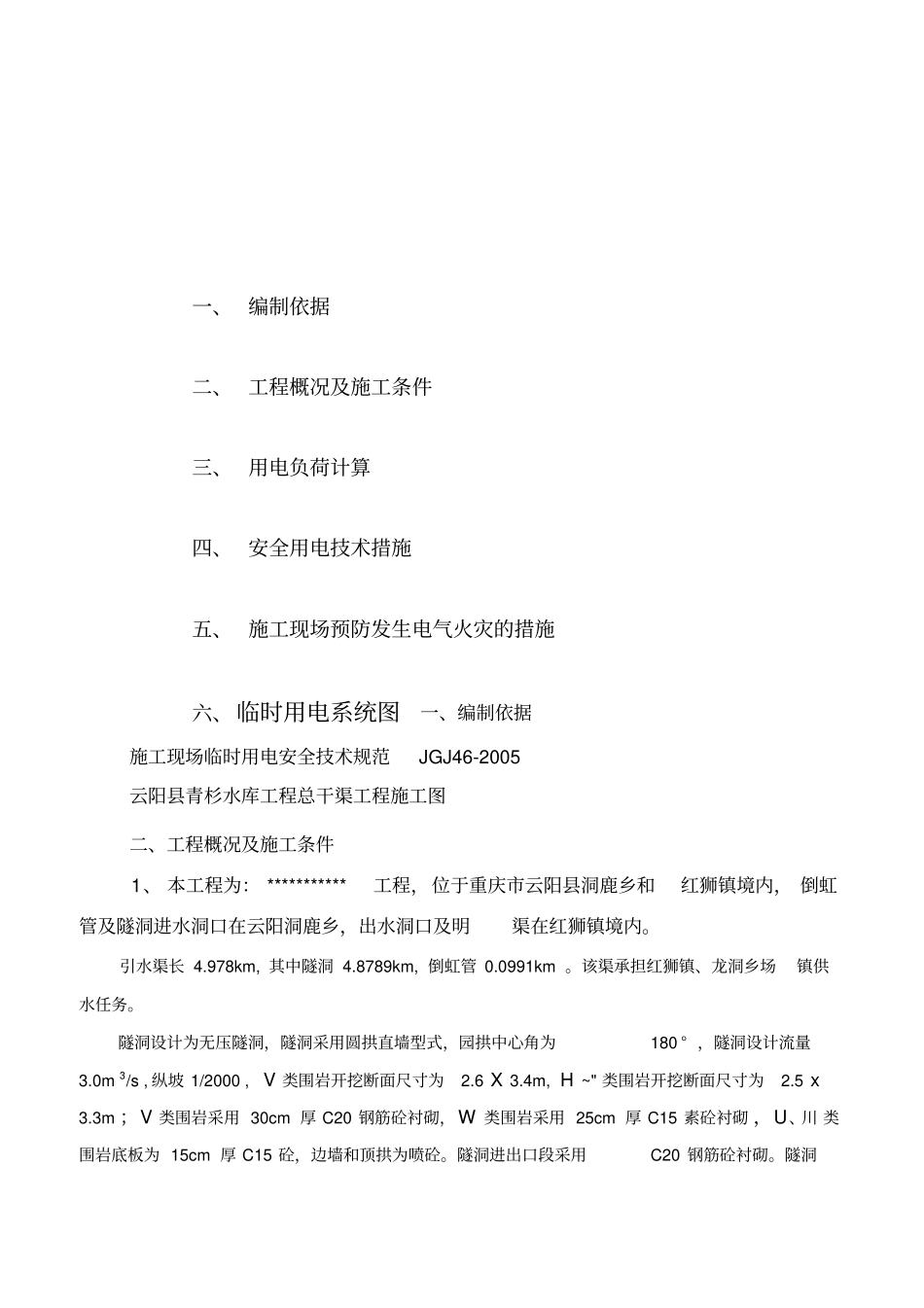

一、 编制依据二、 工程概况及施工条件三、 用电负荷计算四、 安全用电技术措施五、 施工现场预防发生电气火灾的措施六、 临时用电系统图一、编制依据施工现场临时用电安全技术规范JGJ46-2005 云阳县青杉水库工程总干渠工程施工图二、工程概况及施工条件1、 本工程为： *********** 工程，位于重庆市云阳县洞鹿乡和红狮镇境内， 倒虹管及隧洞进水洞口在云阳洞鹿乡，出水洞口及明渠在红狮镇境内。引水渠长 4.978km, 其中隧洞 4.8789km, 倒虹管 0.0991km 。该渠承担红狮镇、龙洞乡场镇供水任务。隧洞设计为无压隧洞，隧洞采用圆拱直墙型式，园拱中心角为180 ° ，隧洞设计流量3.0m 3/s , 纵坡 1/2000 , V 类围岩开挖断面尺寸为2.6 X 3.4m, H ~" 类围岩开挖断面尺寸为2.5 x 3.3m ；V 类围岩采用 30cm 厚 C20 钢筋砼衬砌，W 类围岩采用 25cm 厚 C15 素砼衬砌 ，U、川 类围岩底板为 15cm 厚 C15 砼，边墙和顶拱为喷砼。隧洞进出口段采用C20 钢筋砼衬砌。隧洞出口设泄水闸及泄水陡槽。打碗石沟倒虹管由进口段、倒虹钢管段、出口段三部分组成。2、 本工程在进口处较开阔，主要施工设备分布在拟建工程的进口处，主要是空压机安放场地、 钢管模板堆放场地、 砂石堆放场地， 混凝土搅拌场地， 钢筋制作场地，水泥库房，办公室等设施。浴室、厕所伙房等设施设在甲方统一布置的生活区内等。3、 临时用电电源由甲方供给，总配电箱设在导流洞出口，现场供电方式主要采用 TN-S 系统。4、 施工现场设备用电统计三、负荷计算隧道开口端拟投入主要设备（电动）表名称规格型号单位（台）功率（ Kvy 备注电动空压机L-20/7 1 135 通风机28KW 2 56 轴流风机砼输送泵HBT40B 1 45 衬砌台车1 22.5 砼搅拌机JDY750 1 19.55 砼湿喷机TK961 1 5.5 配料机PL800 1 10.6 灌浆机1 0.5 干喷机1 5.5 电动卷扬机5t 1 7.5 电动卷扬机2t 1 5 污水泵3 1 同时使用 1~2 台插入式捣固器ZN50 8 0.5 同时使用 1~2 台钢筋加工设备1 套18 木工加工设备1 套5 交流电焊机2 22 摇臂钻床1 5.5 车床1 12 刨床1 30 总用电负荷合计：406.65kw 根据我司拟投入的机械设备，在隧道开口端施工用电总负荷 406.65kw以上 , 施工期间按 60% 的同时用电设备作业， 406.65*60% = 244kw，加上办公、生活用 电 20kw ，电损 10% 计，用电负荷应在290.4kw以上，故申请设置负荷315kw...
