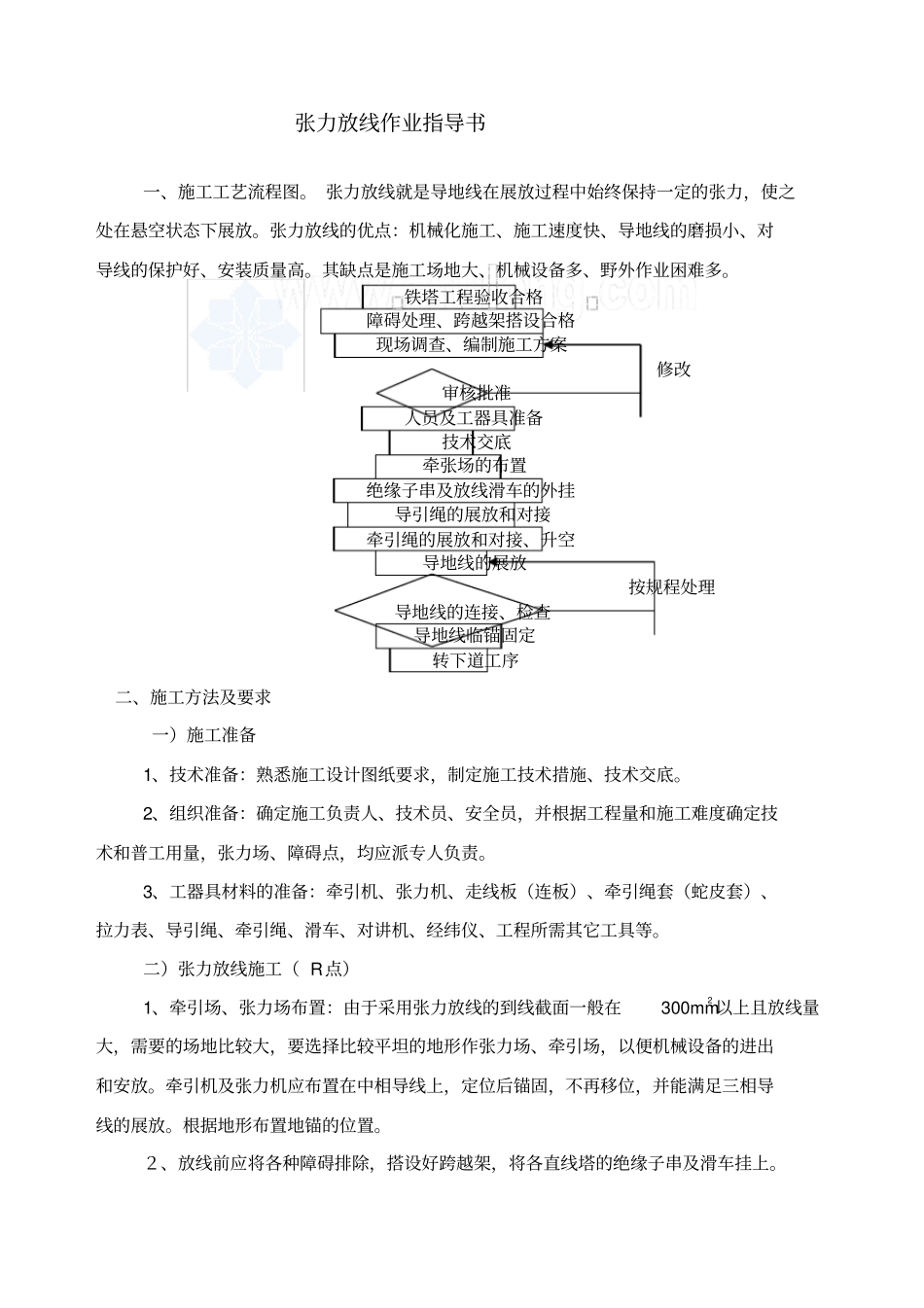

张力放线作业指导书一、施工工艺流程图。 张力放线就是导地线在展放过程中始终保持一定的张力，使之处在悬空状态下展放。张力放线的优点：机械化施工、施工速度快、导地线的磨损小、对导线的保护好、安装质量高。其缺点是施工场地大、机械设备多、野外作业困难多。铁塔工程验收合格障碍处理、跨越架搭设合格现场调查、编制施工方案修改审核批准人员及工器具准备技术交底牵张场的布置绝缘子串及放线滑车的外挂导引绳的展放和对接牵引绳的展放和对接、升空导地线的展放按规程处理导地线的连接、检查导地线临锚固定转下道工序二、施工方法及要求一）施工准备1、技术准备：熟悉施工设计图纸要求，制定施工技术措施、技术交底。2、组织准备：确定施工负责人、技术员、安全员，并根据工程量和施工难度确定技术和普工用量，张力场、障碍点，均应派专人负责。3、工器具材料的准备：牵引机、张力机、走线板（连板）、牵引绳套（蛇皮套）、拉力表、导引绳、牵引绳、滑车、对讲机、经纬仪、工程所需其它工具等。二）张力放线施工（ R点）1、牵引场、张力场布置：由于采用张力放线的到线截面一般在300mm2 以上且放线量大，需要的场地比较大，要选择比较平坦的地形作张力场、牵引场，以便机械设备的进出和安放。牵引机及张力机应布置在中相导线上，定位后锚固，不再移位，并能满足三相导线的展放。根据地形布置地锚的位置。２、放线前应将各种障碍排除，搭设好跨越架，将各直线塔的绝缘子串及滑车挂上。3、先展放导引绳（比较细的钢丝绳），导引绳用人力或机械展放。每相导引绳应穿过该相的全部滑车，全部铺开后全线接通、接牢，与牵引绳相连结。通过导引绳将牵引绳（或地线）牵到牵引场，再通过牵引绳，将导线拖到牵引场。牵引绳通过联板与每相的全部分裂导线相连结，牵引绳之间用旋转器连结。旋转器的型号及承受的拉力应力应与牵引绳相配合。牵引绳牵导线时应确保通讯畅通。随时保持通讯联络，才能保证放线的正常进行。在牵引过程中，如引绳腾空过高，则应暂停牵引，各直线塔及跨越障碍部位仔细检查，确无问题时，再通知张力场往外释放导线，待导线落到一定高度，然后再通知牵引场牵引。对于分裂导线，应尽量使各子线腾空高度一致。如因机械本身的因素导致线牵引过程中的高低差在施工时可将导线低的子线暂时释放，待各子线高低大致一致后再放。施工时可根据情况经常调整。4、导线的检查和接续：每相导线拖到后都应沿线作仔细的检查，并作好记录，对导线有损...
