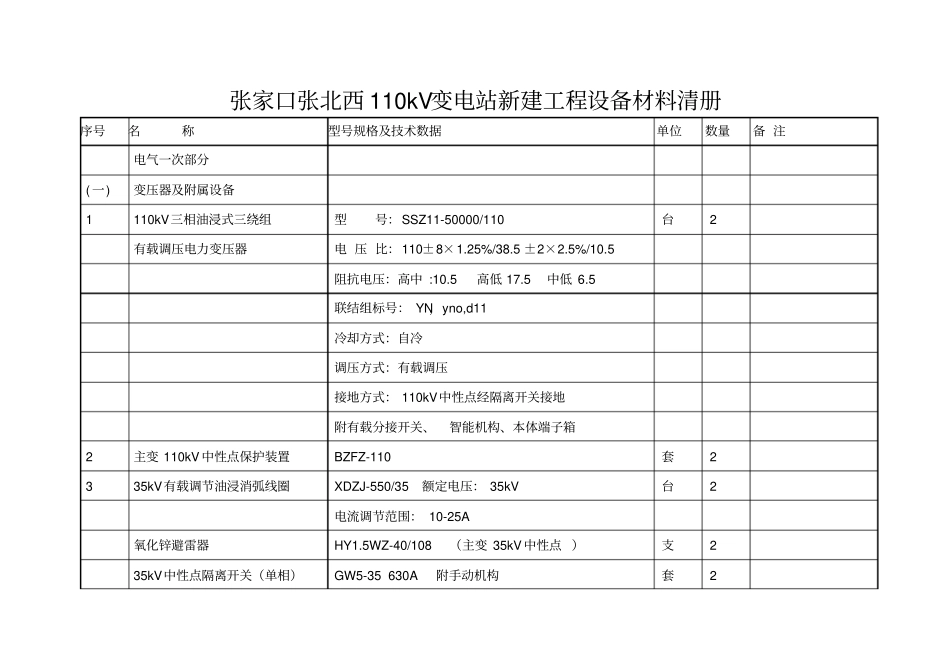

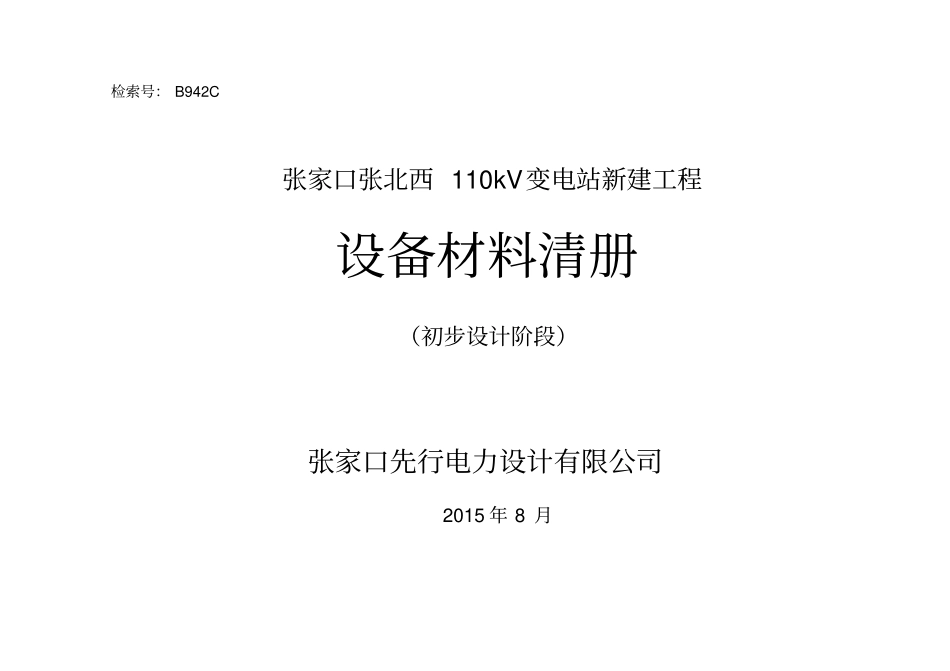

检索号: B942C 张家口张北西 110kV变电站新建工程设备材料清册(初步设计阶段)张家口先行电力设计有限公司2015 年 8 月批准 : 李 巍审核 : 曾 丰汤青松校核: 赵 楠杨海霞王永永设计 / 勘察:王 静鲁超张 辉张家口张北西 110kV变电站新建工程设备材料清册序号名称型号规格及技术数据单位数量备 注电气一次部分( 一) 变压器及附属设备1 110kV三相油浸式三绕组型号:SSZ11-50000/110 台2 有载调压电力变压器电 压 比:110±8×1.25%/38.5 ±2×2.5%/10.5 阻抗电压:高中 :10.5 高低 17.5 中低 6.5 联结组标号: YN,yno,d11 冷却方式:自冷调压方式:有载调压接地方式: 110kV中性点经隔离开关接地附有载分接开关、智能机构、本体端子箱2 主变 110kV 中性点保护装置BZFZ-110 套2 3 35kV有载调节油浸消弧线圈XDZJ-550/35 额定电压: 35kV 台2 电流调节范围: 10-25A 氧化锌避雷器HY1.5WZ-40/108 (主变 35kV 中性点 )支2 35kV中性点隔离开关(单相)GW5-35 630A 附手动机构套2 序号名称型号规格及技术数据单位数量备 注阻尼箱ZXW-35 台2 4 35kV支柱绝缘子ZSW1-35/12.5 支4 5 35kV电力电缆YJV22-35-1X70mm 米150 6 35kV电力电缆终端冷缩配 YJV22-35-1X70mm 套4 7 氧化锌避雷器HY5WZ-51/134 支6 8 氧化锌避雷器HY5WZ-17/45 支6 ( 二) 110kV配电装置部分1 110kV组合电器110kV单母线分段接线, 2 进线 2 出线,三相共箱式,间隔7 母线额定电流 2000A(1)110kV出线间隔断路器:设备最高电压: 126kV 间隔2 额定电流: 2000A 额定开断: 40kA 操作机构:弹簧机构额定峰值耐受电流: 100kA 额定短时耐受电流(有效值) :40kA(4S) 序号名称型号规格及技术数据单位数量备 注隔离开关:设备最高电压:126kV 额定电流: 2000A 操作机构:电动额定峰值耐受电流: 100kA 额定短时耐受电流(有效值) :40kA(4S) 电流互感器:设备最高电压:126kV 动稳定电流: 100kA 热稳定电流: 40kA(4S)电流比: 600-1200/5A 准确级: 10P20/0.5/0.2S 氧化锌避雷器:额定电压:102kV 标称放电电流: 10kA 持续运行电压: 78kV 雷电冲击电流残压: 266kV(2)110kV主变进线间隔断路器:设备最高电压: 126kV 间隔2 额定电流: 2000A 序号名称型号规格及技术数据单位数量备 注额定开断: 40kA 操作机构:弹簧机构额定峰值耐受电流: 1...
