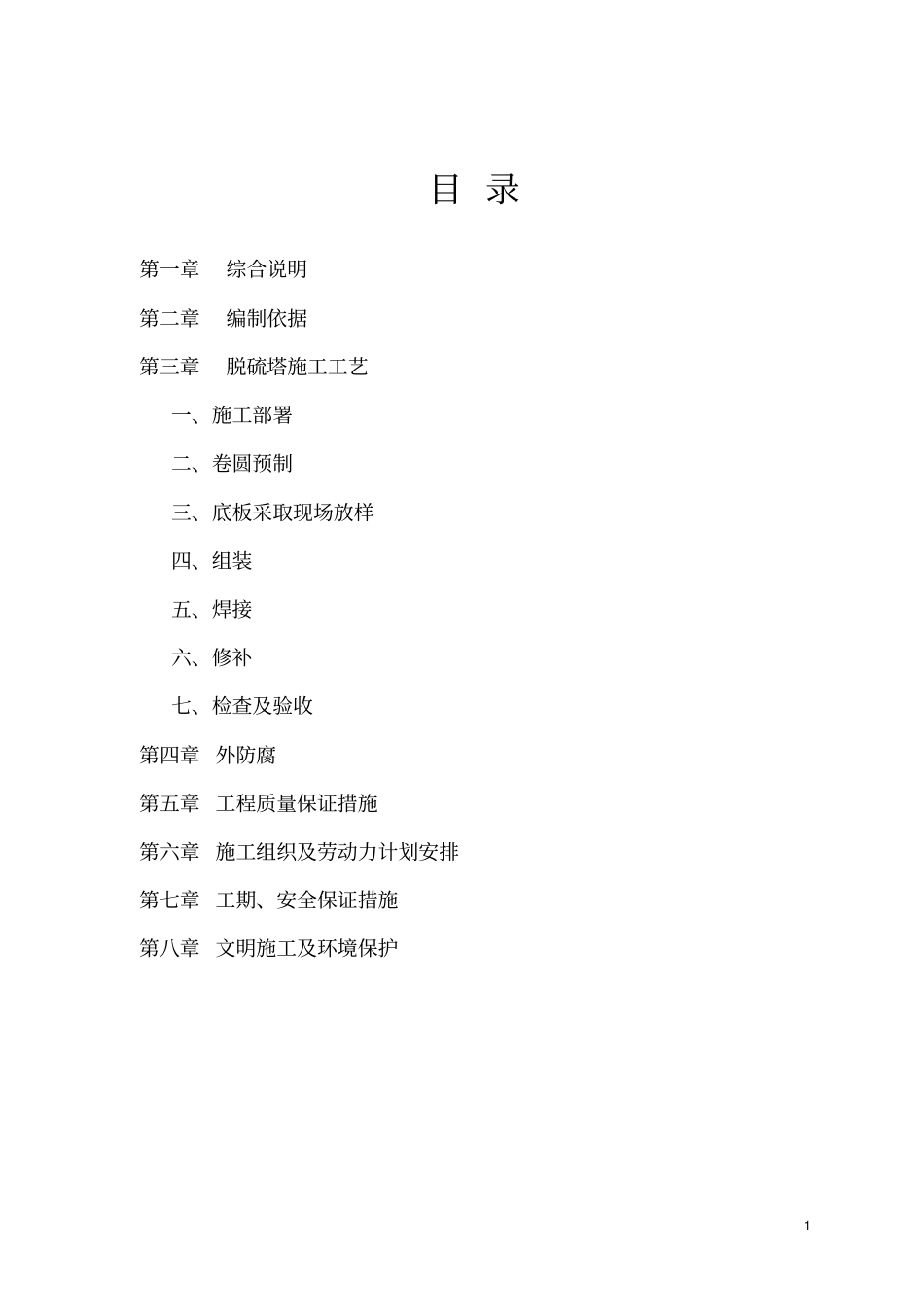

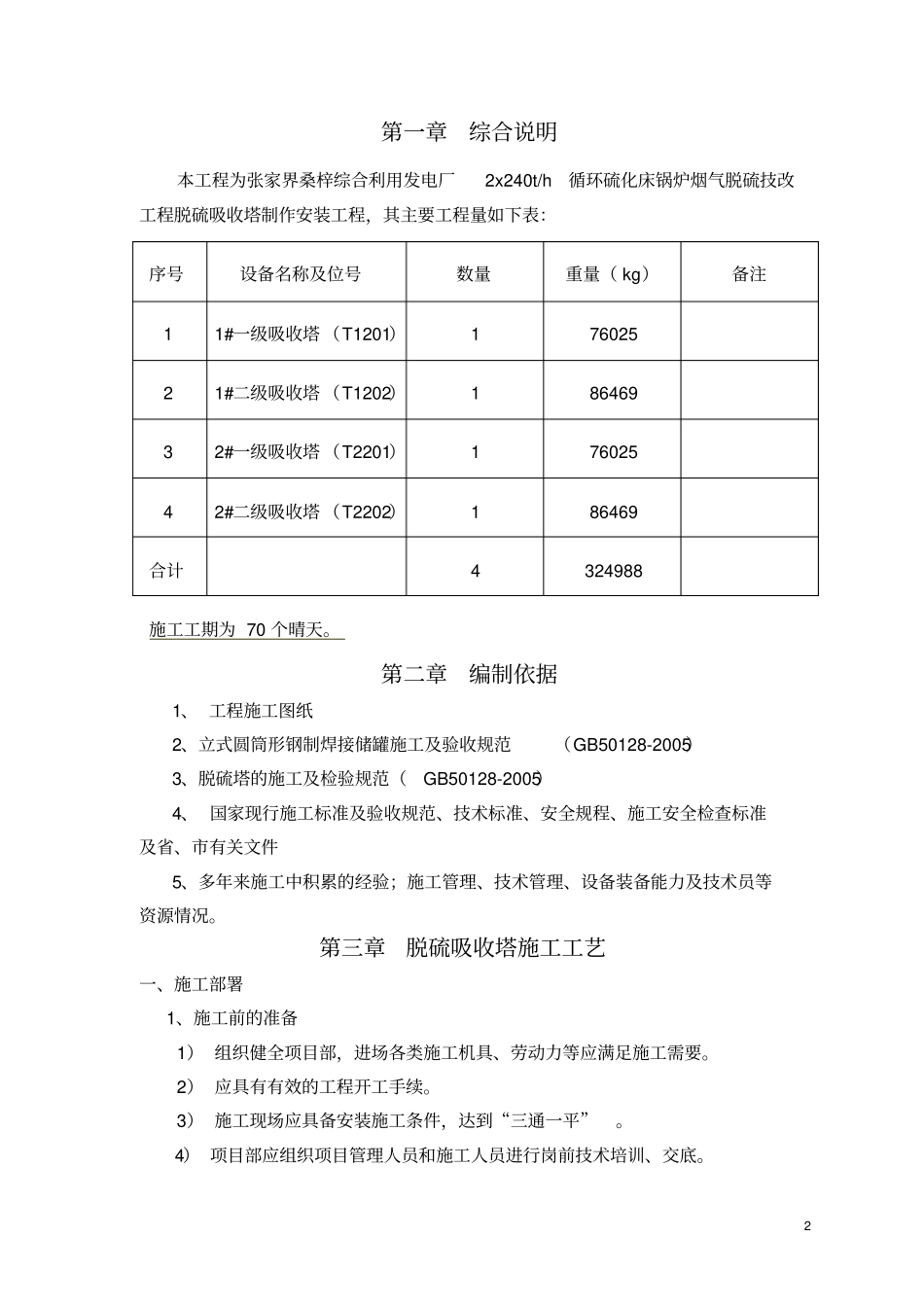

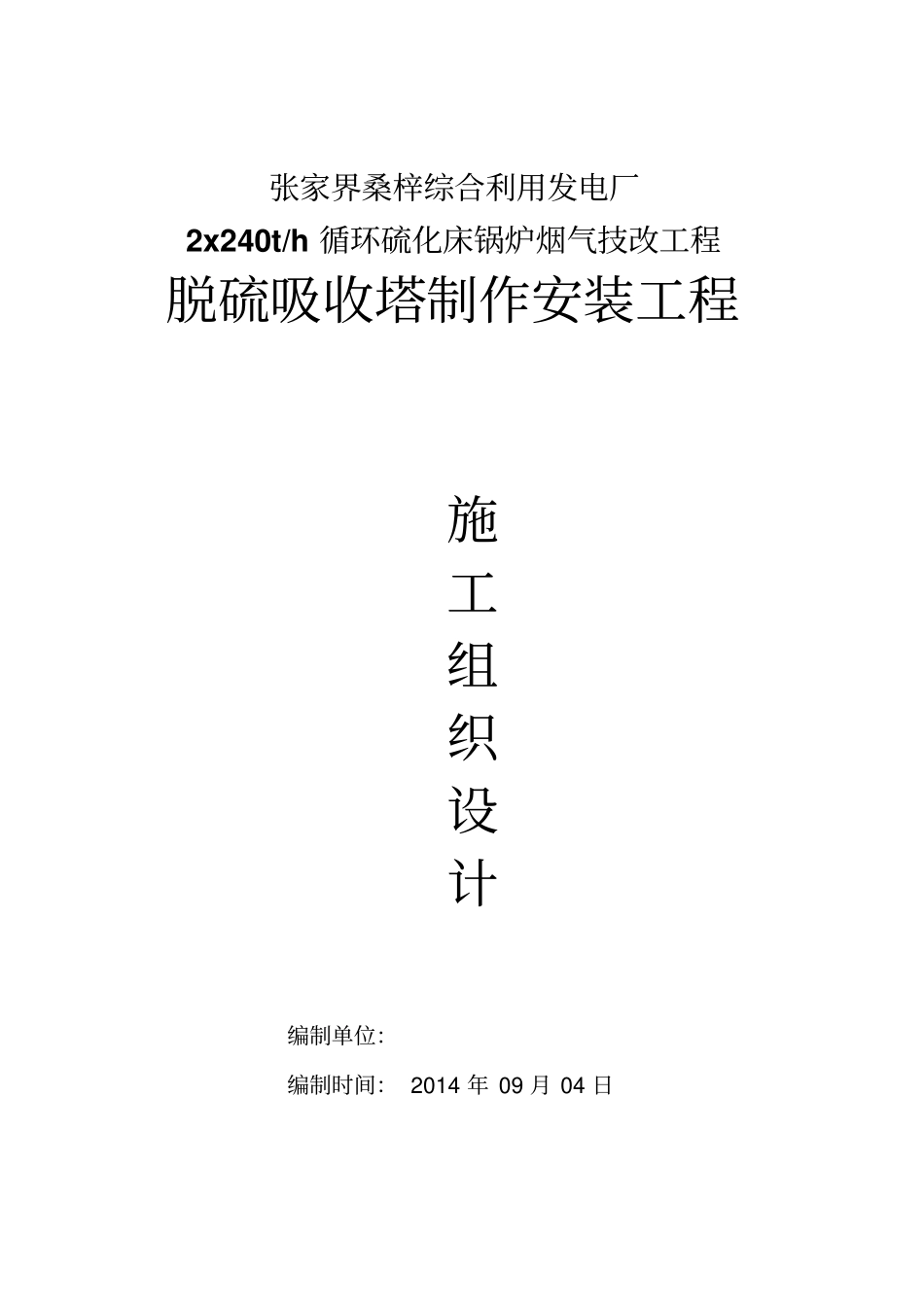

张家界桑梓综合利用发电厂2x240t/h 循环硫化床锅炉烟气技改工程脱硫吸收塔制作安装工程施工组织设计编制单位:编制时间: 2014 年 09 月 04 日1 目 录第一章综合说明第二章编制依据第三章脱硫塔施工工艺一、施工部署二、卷圆预制三、底板采取现场放样四、组装五、焊接六、修补七、检查及验收第四章 外防腐第五章 工程质量保证措施第六章 施工组织及劳动力计划安排第七章 工期、安全保证措施第八章 文明施工及环境保护2 第一章综合说明本工程为张家界桑梓综合利用发电厂2x240t/h循环硫化床锅炉烟气脱硫技改工程脱硫吸收塔制作安装工程,其主要工程量如下表:序号设备名称及位号数量重量( kg)备注1 1#一级吸收塔 (T1201)1 76025 2 1#二级吸收塔 (T1202)1 86469 3 2#一级吸收塔 (T2201)1 76025 4 2#二级吸收塔 (T2202)1 86469 合计4 324988 施工工期为 70 个晴天。第二章编制依据1、 工程施工图纸2、立式圆筒形钢制焊接储罐施工及验收规范(GB50128-2005)3、脱硫塔的施工及检验规范(GB50128-2005)4、 国家现行施工标准及验收规范、技术标准、安全规程、施工安全检查标准及省、市有关文件5、多年来施工中积累的经验;施工管理、技术管理、设备装备能力及技术员等资源情况。第三章脱硫吸收塔施工工艺一、施工部署1、施工前的准备1) 组织健全项目部,进场各类施工机具、劳动力等应满足施工需要。2) 应具有有效的工程开工手续。3) 施工现场应具备安装施工条件,达到“三通一平”。4) 项目部应组织项目管理人员和施工人员进行岗前技术培训、交底。3 5) 项目部应对参与施工的所有人员进行岗前安全知识教育,并严格考核,只有取得合格证的人员才能进入施工现场。6) 安全、技术交底应层层交底并落实,做好记录,以利工程顺利进行。7) 应做好图纸会审,尽量把设计中存在的问题在施工前解决。8)应有完善的施工预算资料和材料进场计划。9)应筹备足够的施工资金, 以免因资金短缺, 以免施工过程中出现停工、 怠工现象。具体流程如下:测量放样筒壁卷制(预制)初防腐(预留 20mm不做防腐)塔底组装1、2 塔节组装(倒装法) 3、4 塔节筒节组装(倒装法) 3、4 塔节筒节组对(正装法)2、材料进场检验1)所选用的材料和附件应具有质量合格证明书并符合设计要求及合相应的国家现行规定。钢板和附件上应有清晰的产品标识,是否符合设计要求。钢板应逐张进行外观检查其质量应符合国家现...
