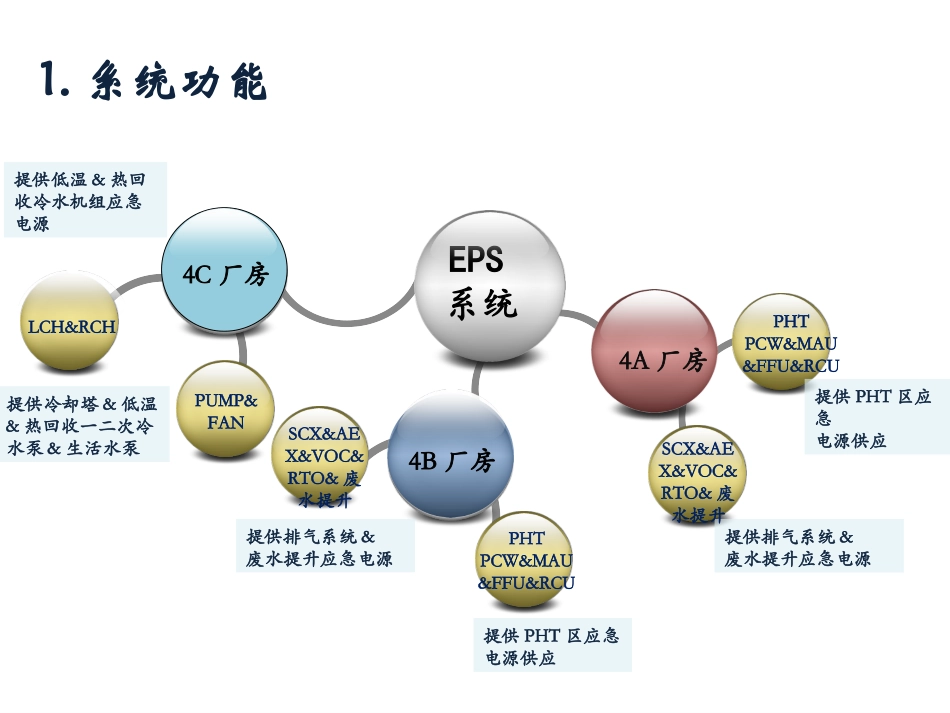

•1、系统功能•2、系统原理•3、系统方案•4、系统分布•5、系统供应机台•6、DUPS站房平面图•7、DUPS设备简介•8、DUP控制介绍•9、系统运行情况上篇-DUPS系统目录1.系统功能4B厂房4A厂房EPS系统提供排气系统&废水提升应急电源提供PHT区应急电源供应提供排气系统&废水提升应急电源提供PHT区应急电源供应PHTPCW&MAU&FFU&RCUSCX&AEX&VOC&RTO&废水提升提供低温&热回收冷水机组应急电源LCH&RCH提供冷却塔&低温&热回收一二次冷水泵&生活水泵PUMP&FAN4C厂房SCX&AEX&VOC&RTO&废水提升PHTPCW&MAU&FFU&RCU2.系统原理柴油机组EPS市检测到市电电力故障,自动动启动，时间小于15S，并机输出小于30S，并保证该系统在运行过程中不会频繁地启动柴油发动机市电故障失电后快速恢复供应。1系统检测到市电电力故障,自动起动启动，时间小于15S，并机输出小于30S。2并联控制装置检测达到90%额定频率及额定电压首先投入母线3调速器负载电压调整率为±0.25%；4电压调整器负载电压波动率为≤±0.5%5市电电力恢复供电，与市电并联操作，平稳转移负荷至市电侧。再发出跳闸信号对发电机组进行空载冷车停GB2820-G3标准3.系统方案G8.6一期安装G8.6CUB电气包G8.6二期安装10KV二段市电电源10KV一段市电电源Eps系统供电方案图示3.系统方案G8.6代线DUPS系统方案及接线图OtherPCDPHTPCW220kV电站进线20kVⅠ母D1D2D3D4D5D64C建筑4A建筑4B建筑4A4#变电站4A2#变电站4B5#变电站4B6#变电站旁路开关4A3#变电站4A7#变电站特气尾气EHPVPFXPVPESPISPHTPCWOther3.系统方案4.系统分布2FEPS站房2F-4#配电站房1F-2#配电站房2F-7#配电站房1F-4#配电站房4C栋1FDUPS站4C栋1FDUPS站4B-2F-5#站4C栋1FDUPS站4A-1F-2#站4A-1F-2#站EPS站房实况南区PCD南区4A-1F-4#南站4A-1F-3#南区南区南区南区南区南区南区南区PFX南区北区PV北区北站4A-1F-2#4A-2F-6#北区PFX北区北区北区北区北区北区PCW北区机台5.系统供应机台4A北区PCDCF-BM线设备CF-R线设备CF-OC线设备4B-2F-4#南站4B-2F-6#Cell-PI南区设备Cell南区BUF等设备Cell-配向南区设备中试线设备CF-PVD南区设备CF南区检查、检修设备CF南区BUF等设备PE-PVD设备1F南部预留区4B5.系统供应机台6.EPS站设备平面布置图7.EPS设备简介科勒发电机组系统7.EPS设备简介DEC4000APM802机组控制器7.EPS设备简介PLC逻辑控制，系统可以无缝隙扩容主控模块包括PLC冗余设计，保证系统的可靠性系统---科勒并机系统7.EPS设备简介额定电压:7.2KV、12KV防护等级：IP4X系统---科勒接地系统8.EPS控制简介并联控制系统组成♦主控柜(MCP)▫通常一套并联系统配置一面主控柜，大触摸屏，作为系统的集中监控屏。通过PLC编程，可在大屏幕高分辨率触摸屏上显示整个系统以及每台发电机组的重要运行参数▫通常可配备同步表，用来手动控制机组并联▫接收市电故障信号，并送至各(GCP)，控制起停机组♦发电机组控制柜(GCP)▫每台机组对应一套控制系统，可以一台机组一面柜子，也可以多至4台机组一面柜▫完全控制对应发电机组，包括起停控制、同步控制、负载分配控制、自动投入/切除等▫控制对应开关柜的分合闸，显示状态▫监测机组状态8.EPS控制简介ABabLivebussynchronizing1-起动机组A和B2-闭合开关a3-机组B与母线同步4-闭合开关bDeadbussynchronizing1-闭合开关a和b2-起动机组A和B（不给励磁)3-控制机组A和B转速至>1450tr/mn4-A和B励磁5-母线建立电压科勒机组的并机技术8.EPS控制简介并机系统–独立并机控制系统GENSET1CHARGEcontrolandinformationMGENSET2M9.EPS运行简介♦室外油罐♦供油泵(室外油罐到日用油箱），一用一备，日用油箱液位控制♦日用油箱♦考虑事故泄油♦燃油管道–考虑保温供油系统9.EPS运行简介•机房环保处理噪音控制：机房整体降噪商业中心区--白天60分贝/夜间55分贝降噪材料9.EPS运行简介9.EPS运行简介9.EPS运行简介报告至此，谢谢大家！
