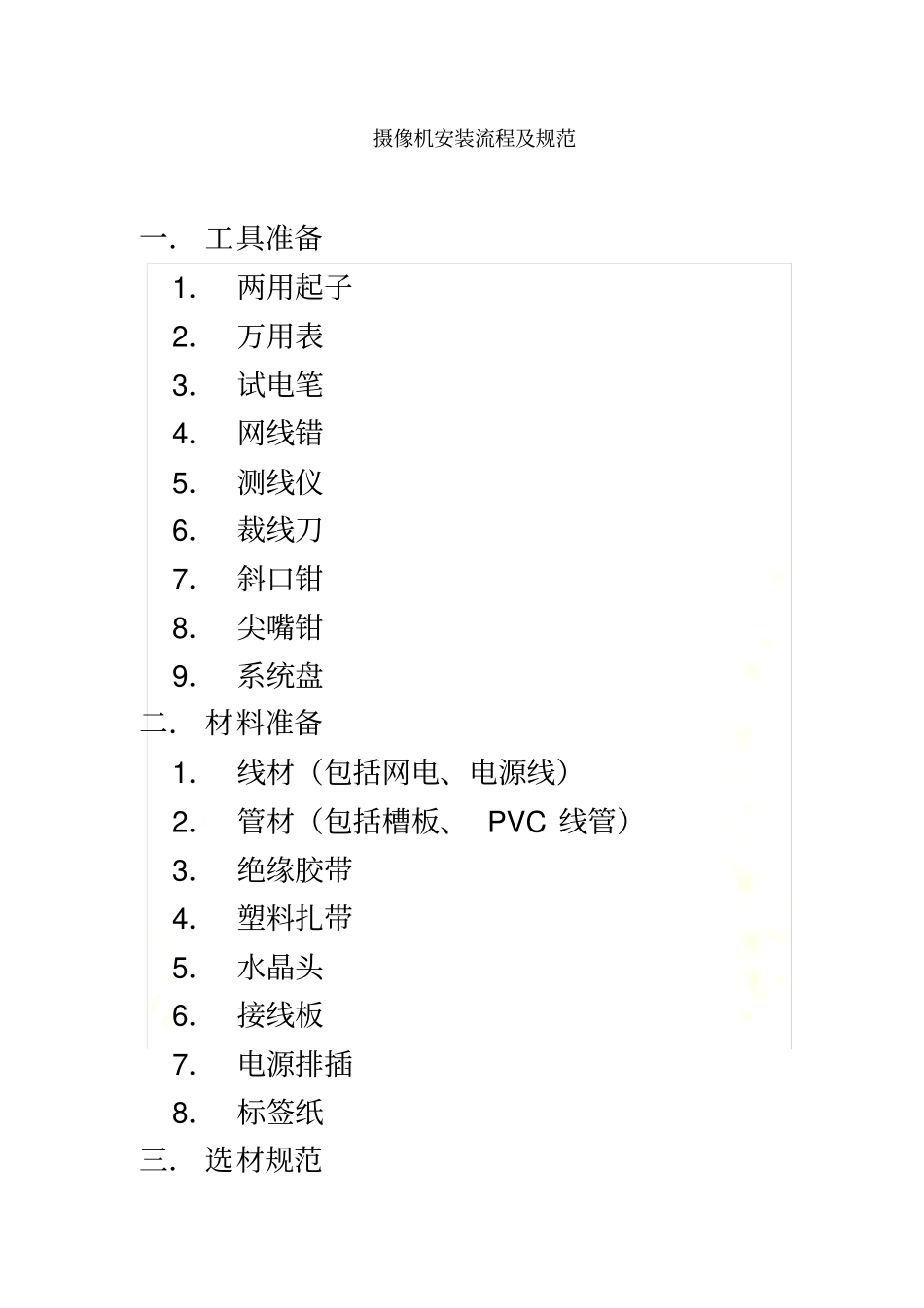

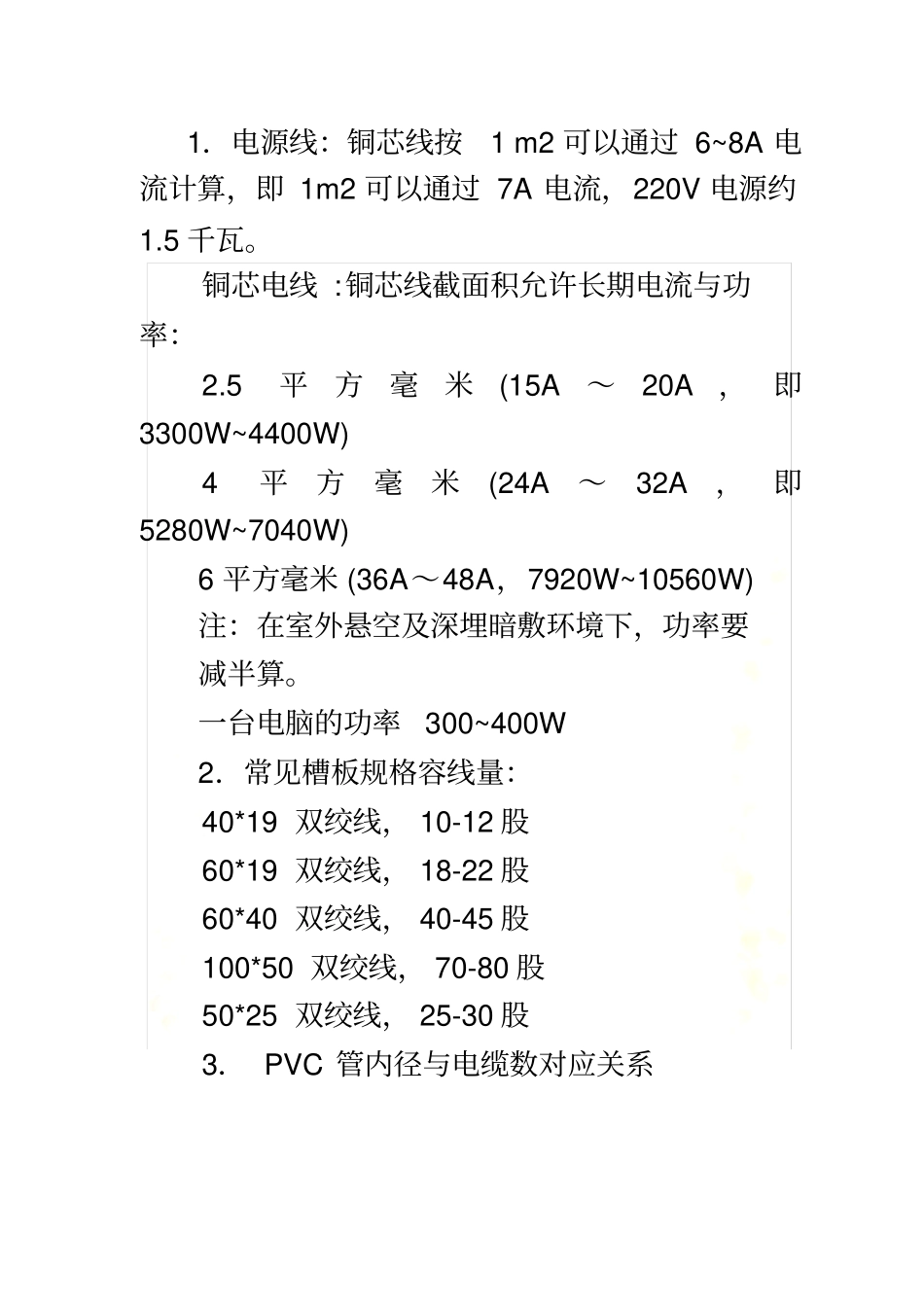

弱电安装流程及规范摄像机安装流程及规范一． 工具准备1． 两用起子2． 万用表3． 试电笔4． 网线错5． 测线仪6． 裁线刀7． 斜口钳8． 尖嘴钳9． 系统盘二． 材料准备1． 线材（包括网电、电源线）2． 管材（包括槽板、 PVC 线管）3． 绝缘胶带4． 塑料扎带5． 水晶头6． 接线板7． 电源排插8． 标签纸三． 选材规范1．电源线：铜芯线按1 m2 可以通过 6~8A 电流计算，即 1m2 可以通过 7A 电流，220V 电源约1.5 千瓦。铜芯电线 :铜芯线截面积允许长期电流与功率：2.5平方毫米(15A～20A，即3300W~4400W) 4平方毫米(24A～32A，即5280W~7040W) 6 平方毫米 (36A～48A，7920W~10560W) 注：在室外悬空及深埋暗敷环境下，功率要减半算。一台电脑的功率300~400W 2．常见槽板规格容线量：40*19 双绞线， 10-12 股60*19 双绞线， 18-22 股60*40 双绞线， 40-45 股100*50 双绞线， 70-80 股50*25 双绞线， 25-30 股3． PVC 管内径与电缆数对应关系4．水晶头备量 =信息点 *2*20% 5．网线计量估算：（最短线距 +最长线距）÷2×1.1×信息点总数6．网线每箱标准长度： 305±5 米四． 施工步骤：1,勘察现场A．与客户协商，借用存放材料的材料间，材料间要足够大，且距离施工现场较近。B．水电设备。现场是否具备施工必需的水电设施。C．电力负荷。施工现场的电力线是否能匹配工程的负荷要求。D．设备布局。确定机柜的位置、终端设备的安装位置以及线路的的敷设路迳。E．样品式样。明确客户的要求，确定样品的型号、样式。要形成文档，客户签字确认。F．安全。原材料的安全，施工现场的防火防盗的措施。2．绘制网络拓扑图、布局图，交客户方确认。3．制定工程进度计划表。 列举施工期间需要完成的工作任务，以及各项工作完成的先后次序，并确定详细的计划时间，如下图所示。工程进度表完成后需交给客户一份， 以备客户监督和配合。日期计划任务6 月1 日6 月2 日6 月3 日6 月4 日6 月5 日6 月6 日6 月7 日⋯⋯线材、管材到货桌椅预订布线桌椅到货机柜、网络设备到货电脑到货电脑接线网络设备安装调试系统同传调试⋯⋯⋯⋯工程进度计划表4．指定工程负责人和工程监理人员，负责规划备料，备工，用户方配合要求等方面事宜，提出各部门配合的时间表，负责内外协调和施工组织和管理5．现场施工， 每日记录施工进度， 并根据计划的完成情况及时调整计划，确保按工期工要求交付工程。6...
