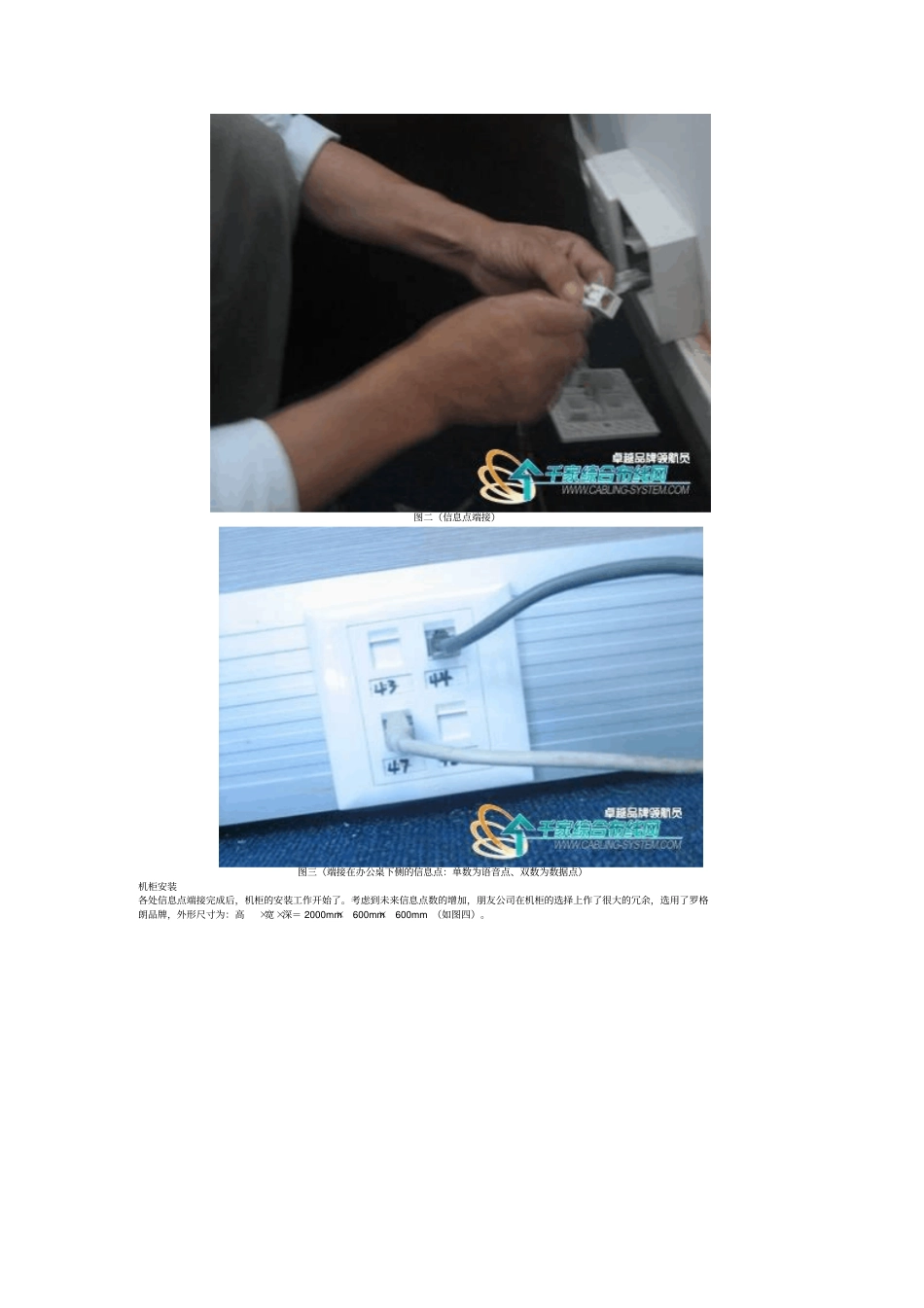

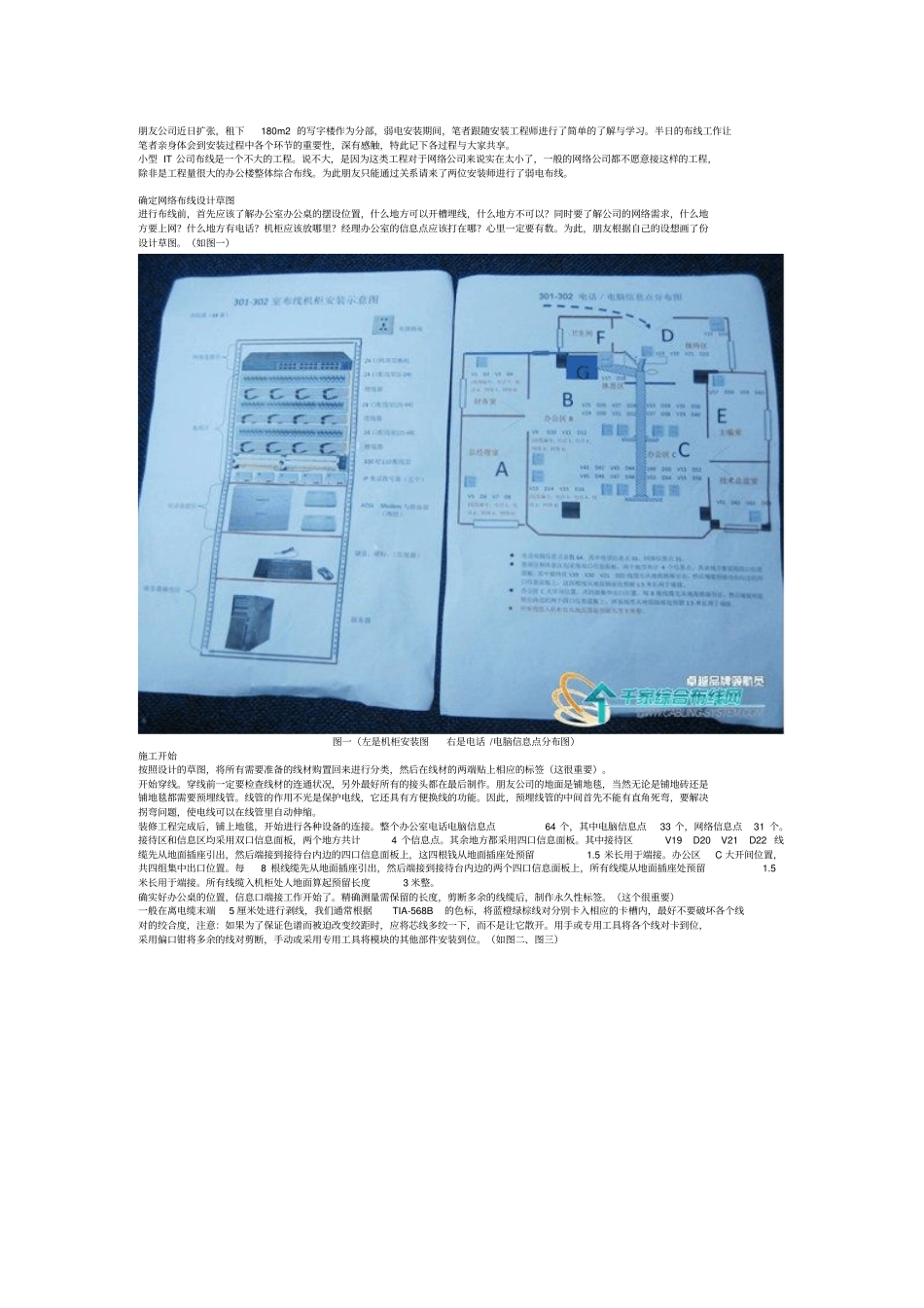

朋友公司近日扩张，租下180m2 的写字楼作为分部，弱电安装期间，笔者跟随安装工程师进行了简单的了解与学习。半日的布线工作让笔者亲身体会到安装过程中各个环节的重要性，深有感触，特此记下各过程与大家共享。小型 IT 公司布线是一个不大的工程。说不大，是因为这类工程对于网络公司来说实在太小了，一般的网络公司都不愿意接这样的工程，除非是工程量很大的办公楼整体综合布线。为此朋友只能通过关系请来了两位安装师进行了弱电布线。确定网络布线设计草图进行布线前，首先应该了解办公室办公桌的摆设位置，什么地方可以开槽埋线，什么地方不可以？同时要了解公司的网络需求，什么地方要上网？什么地方有电话？机柜应该放哪里？经理办公室的信息点应该打在哪？心里一定要有数。为此，朋友根据自己的设想画了份设计草图。（如图一）图一（左是机柜安装图右是电话 /电脑信息点分布图）施工开始按照设计的草图，将所有需要准备的线材购置回来进行分类，然后在线材的两端贴上相应的标签（这很重要）。开始穿线。穿线前一定要检查线材的连通状况，另外最好所有的接头都在最后制作。朋友公司的地面是铺地毯，当然无论是铺地砖还是铺地毯都需要预埋线管。线管的作用不光是保护电线，它还具有方便换线的功能。因此，预埋线管的中间首先不能有直角死弯，要解决拐弯问题，使电线可以在线管里自动伸缩。装修工程完成后，铺上地毯，开始进行各种设备的连接。整个办公室电话电脑信息点64 个，其中电脑信息点33 个，网络信息点31 个。接待区和信息区均采用双口信息面板，两个地方共计4 个信息点。其余地方都采用四口信息面板。其中接待区V19 D20 V21 D22 线缆先从地面插座引出，然后端接到接待台内边的四口信息面板上，这四根钱从地面插座处预留1.5 米长用于端接。办公区C 大开间位置，共四组集中出口位置。每8 根线缆先从地面插座引出，然后端接到接待台内边的两个四口信息面板上，所有线缆从地面插座处预留1.5米长用于端接。所有线缆入机柜处人地面算起预留长度3 米整。确实好办公桌的位置，信息口端接工作开始了。精确测量需保留的长度，剪断多余的线缆后，制作永久性标签。（这个很重要）一般在离电缆末端5 厘米处进行剥线，我们通常根据TIA-568B 的色标，将蓝橙绿棕线对分别卡入相应的卡槽内，最好不要破坏各个线对的绞合度，注意：如果为了保证色谱而被迫改变绞距时，应将芯线多绞一下，而不是让它散开。用手或专用工具将各个线对卡到...
