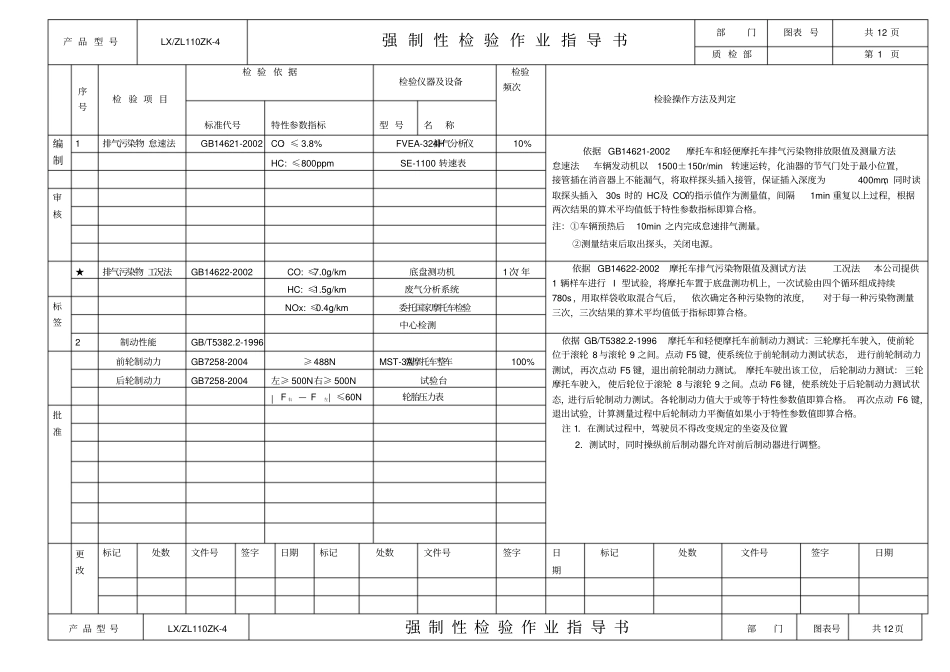

产 品 型 号LX/ZL110ZK-4 强 制 性 检 验 作 业 指 导 书部门图表号共 12 页质 检 部第 1 页序号检 验 项 目检 验 依 据检验仪器及设备检验频次检验操作方法及判定标准代号特性参数指标型 号名称编制1 排气污染物 怠速法GB14621-2002 CO：≤ 3.8% FVEA-324H排气分析仪10% 依据 GB14621-2002 摩托车和轻便摩托车排气污染物排放限值及测量方法怠速法车辆发动机以1500±150r/min转速运转，化油器的节气门处于最小位置，接管插在消音器上不能漏气，将取样探头插入接管，保证插入深度为400mm，同时读取探头插入30s 时的 HC及 CO的指示值作为测量值，间隔1min 重复以上过程，根据两次结果的算术平均值低于特性参数指标即算合格。注：①车辆预热后10min 之内完成怠速排气测量。②测量结束后取出探头，关闭电源。HC: ≤800ppm SE-1100 转速表审核★排气污染物 工况法GB14622-2002 CO: ≤7.0g/km底盘测功机1次/ 年依据 GB14622-2002 摩托车排气污染物限值及测试方法工况法本公司提供1 辆样车进行 I 型试验，将摩托车置于底盘测功机上，一次试验由四个循环组成持续780s，用取样袋收取混合气后，依次确定各种污染物的浓度，对于每一种污染物测量三次，三次结果的算术平均值低于指标即算合格。HC: ≤1.5g/km废气分析系统标签NOx: ≤0.4g/km委托国家摩托车检验中心检测2 制动性能GB/T5382.2-1996 依据 GB/T5382.2-1996 摩托车和轻便摩托车前制动力测试：三轮摩托车驶入，使前轮位于滚轮 8与滚轮 9 之间。点动 F5 键，使系统位于前轮制动力测试状态， 进行前轮制动力测试，再次点动 F5 键，退出前轮制动力测试。 摩托车驶出该工位， 后轮制动力测试： 三轮摩托车驶入， 使后轮位于滚轮 8 与滚轮 9 之间。点动 F6 键，使系统处于后轮制动力测试状态，进行后轮制动力测试。各轮制动力值大于或等于特性参数值即算合格。 再次点动 F6 键，退出试验，计算测量过程中后轮制动力平衡值如果小于特性参数值即算合格。注 1．在测试过程中，驾驶员不得改变规定的坐姿及位置2．测试时，同时操纵前后制动器允许对前后制动器进行调整。前轮制动力GB7258-2004 ≥ 488N MST-3A型摩托车整车100% 后轮制动力GB7258-2004 左≥ 500N右≥ 500N 试验台|F 右 — F 左| ≤ 60N 轮胎压力表批准更改标记处数文件号签字日期标记处数文件号签字日期标记处数文件号签字日期产 品 型 号LX/ZL...
