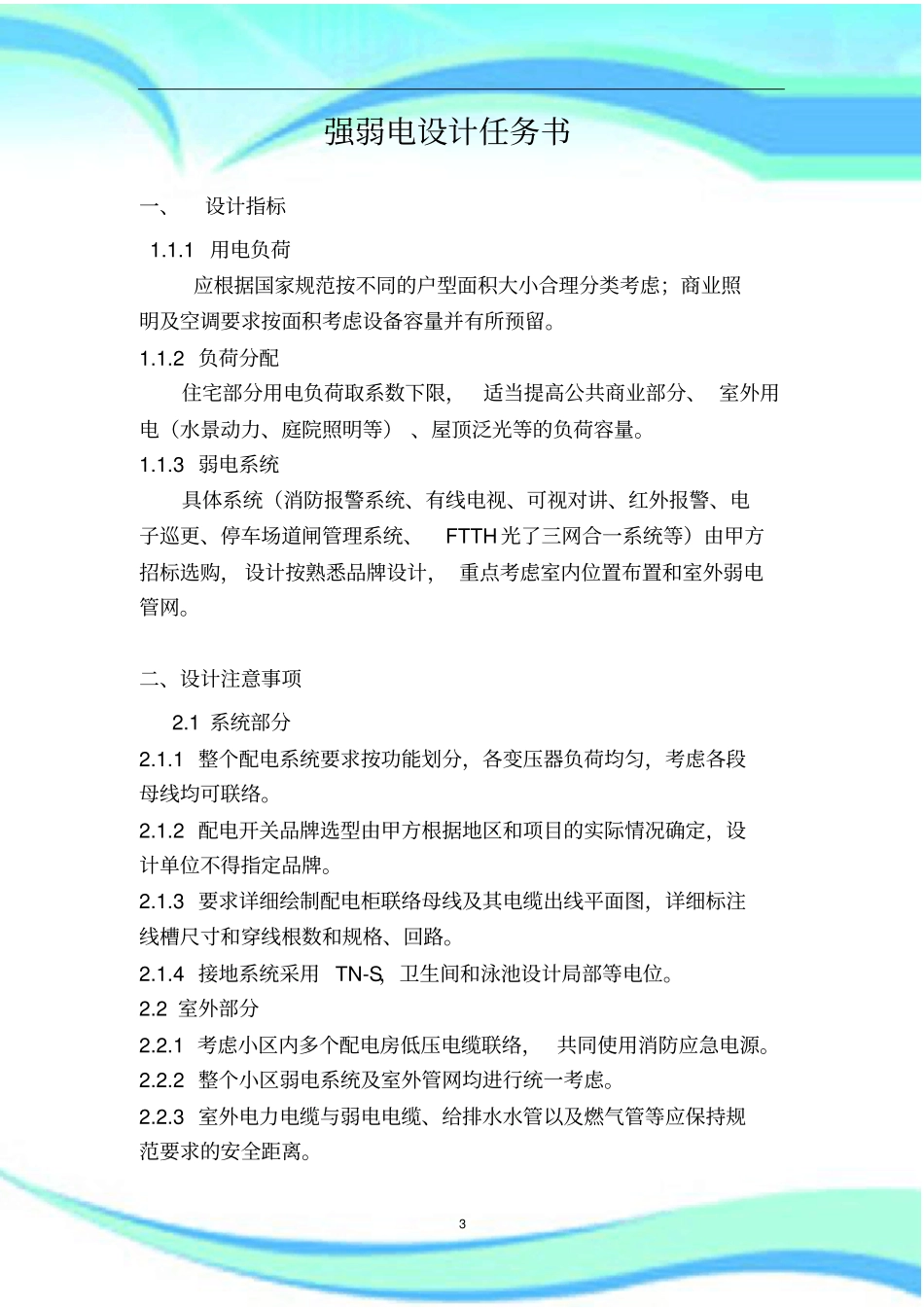

强弱电和通风燃气设计任务书2 ————————————————————————————————作者：————————————————————————————————日期：3 强弱电设计任务书一、设计指标1.1.1 用电负荷应根据国家规范按不同的户型面积大小合理分类考虑；商业照明及空调要求按面积考虑设备容量并有所预留。1.1.2 负荷分配住宅部分用电负荷取系数下限，适当提高公共商业部分、 室外用电（水景动力、庭院照明等） 、屋顶泛光等的负荷容量。1.1.3 弱电系统具体系统（消防报警系统、有线电视、可视对讲、红外报警、电子巡更、停车场道闸管理系统、FTTH 光了三网合一系统等）由甲方招标选购， 设计按熟悉品牌设计， 重点考虑室内位置布置和室外弱电管网。二、设计注意事项2.1 系统部分2.1.1 整个配电系统要求按功能划分，各变压器负荷均匀，考虑各段母线均可联络。2.1.2 配电开关品牌选型由甲方根据地区和项目的实际情况确定，设计单位不得指定品牌。2.1.3 要求详细绘制配电柜联络母线及其电缆出线平面图，详细标注线槽尺寸和穿线根数和规格、回路。2.1.4 接地系统采用 TN-S，卫生间和泳池设计局部等电位。2.2 室外部分2.2.1 考虑小区内多个配电房低压电缆联络， 共同使用消防应急电源。2.2.2 整个小区弱电系统及室外管网均进行统一考虑。2.2.3 室外电力电缆与弱电电缆、给排水水管以及燃气管等应保持规范要求的安全距离。4 2.2.3 考虑环境水景动力、高层及沿主要道路建筑的泛光照明的容量及配电。2.2.4 室外配电箱要求安装在隐蔽处，并要求箱体与环境协调。室外电缆井、弱电井不能设在门厅门口、道路等显眼处，最好设在绿化带内, 或用绿化围挡。2.3 共部分2.3.1 明控制方式要结合节能环保和使用方便的要求进行设计，楼梯间和电梯厅的照明控制方式要分开。2.3.2 允许放置电表箱、弱电箱等影响美观的设备，建议放在首层强弱电井。2.3.3 堂的照明平面设计应配合装修设计。首层住宅大堂内要设置插座，以便今后使用。2.3.4 需考虑门禁系统位置，可视对讲接线盒需暗埋，门厅内设摄像机。2.3.5 应考虑多媒体电视电源插座。2.3.6 考虑在楼层处布置吸顶灯，顶层楼梯间若层高较高，可考虑设壁灯。2.3.7 气竖井位置要有合理的平面布置图，空间要考虑强、弱电所有系统的设备和线槽桥架， 图上应注明各系统所需要线槽桥架的规格尺寸。建议有线电视、电信、网络选用封闭式桥架，消防报警系统穿管墙体内暗...
