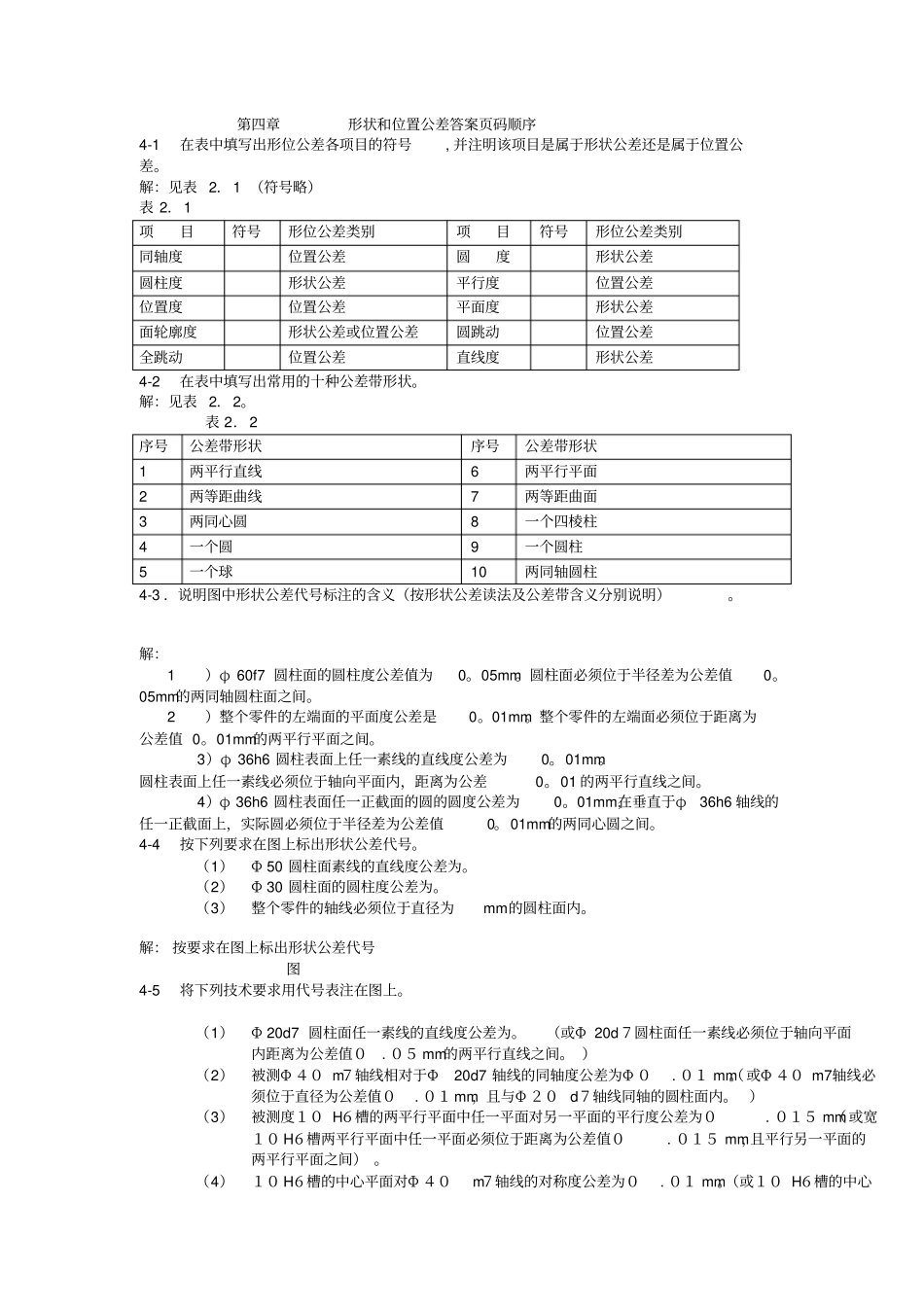

第四章形状和位置公差答案页码顺序4-1 在表中填写出形位公差各项目的符号, 并注明该项目是属于形状公差还是属于位置公差。解：见表 2．1 （符号略）表 2．1 项目符号形位公差类别项目符号形位公差类别同轴度位置公差圆度形状公差圆柱度形状公差平行度位置公差位置度位置公差平面度形状公差面轮廓度形状公差或位置公差圆跳动位置公差全跳动位置公差直线度形状公差4-2 在表中填写出常用的十种公差带形状。解：见表 2．2。表 2．2 序号公差带形状序号公差带形状1两平行直线6两平行平面2两等距曲线7两等距曲面3两同心圆8一个四棱柱4一个圆9一个圆柱5一个球10两同轴圆柱4-3 ．说明图中形状公差代号标注的含义（按形状公差读法及公差带含义分别说明）。解： 1）φ 60f7 圆柱面的圆柱度公差值为0。05mm。圆柱面必须位于半径差为公差值0。05mm的两同轴圆柱面之间。 2）整个零件的左端面的平面度公差是0。01mm。整个零件的左端面必须位于距离为公差值 0。01mm的两平行平面之间。3）φ 36h6 圆柱表面上任一素线的直线度公差为0。01mm。圆柱表面上任一素线必须位于轴向平面内，距离为公差0。01 的两平行直线之间。4）φ 36h6 圆柱表面任一正截面的圆的圆度公差为0。01mm,在垂直于φ36h6 轴线的任一正截面上，实际圆必须位于半径差为公差值0。01mm的两同心圆之间。4-4 按下列要求在图上标出形状公差代号。（1）Φ 50 圆柱面素线的直线度公差为。（2）Φ 30 圆柱面的圆柱度公差为。（3）整个零件的轴线必须位于直径为 mm的圆柱面内。解： 按要求在图上标出形状公差代号图4-5 将下列技术要求用代号表注在图上。（1）Φ 20d7 圆柱面任一素线的直线度公差为。（或Φ 20d７圆柱面任一素线必须位于轴向平面内距离为公差值０. ０５ mm的两平行直线之间。 ）（2）被测Φ ４０ m７轴线相对于Φ20d7 轴线的同轴度公差为Φ ０. ０１ mm。（或Φ ４０ m7轴线必须位于直径为公差值０. ０１ mm，且与Φ ２０ d７轴线同轴的圆柱面内。 ）（3）被测度１０ H６槽的两平行平面中任一平面对另一平面的平行度公差为０. ０１５ mm（或宽１０ H６槽两平行平面中任一平面必须位于距离为公差值０. ０１５ mm，且平行另一平面的两平行平面之间） 。（4）１０ H６槽的中心平面对Φ ４０m７轴线的对称度公差为０. ０１ mm。（或１０ H６槽的中心平面必须位于距离位于距离为公差值，且直对通过Φ40m7 轴线的辅助平面对称配置...
