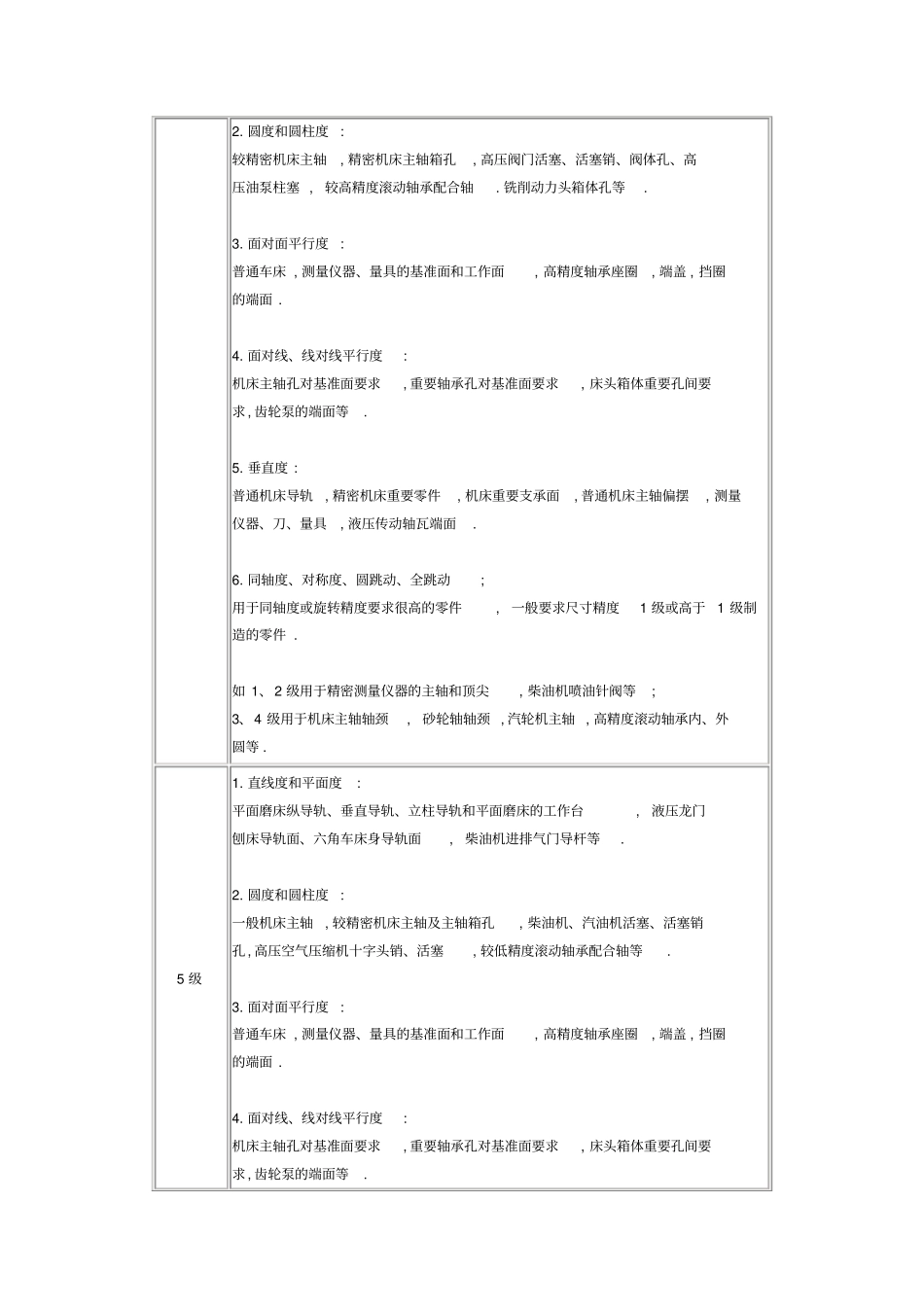

形位公差等级与应用123_第3页
3/8
形位公差等级与应用公差等级1. 在满足零件的功能要求前提下, 考虑到加工的经济性, 对于线对线和线对面的平行度和垂直度公差, 应选用低于面对面的平行度和垂直度公差等级. 2. 选择面对面平等行度和垂直度时, 宽度应不大于1/2 长度 ; 若大于 1/2, 则降低一级公差等级选用.1 级1. 直线度和平面度: 精密量具、测量仪器以及精度要求较高的精密机械零件, 如零级样板、平尺、工具显微镜等精密测量仪器的导轨面, 喷油嘴针阀体端面平面度, 油泵柱塞套端面的平面度等. 2. 圆度和圆柱度: 高精度机床主轴、滚动轴承和滚柱等. 3. 面对面平行度: 高精度机床、高精度测量仪器及量具等主要基准和工作面. 4. 垂直度 : 高精度机床、高精度测量仪器以及量具等主要基准面和工作面. 5. 同轴度、对称度、圆跳动、全跳动: 用于同轴度或旋转精度要求很高的零件, 一般要求尺寸精度1 级或高于1 级制造的零件 . 如 1、2 级用于精密测量仪器的主轴和顶尖, 柴油机喷油针阀等; 3、4 级用于机床主轴轴颈, 砂轮轴轴颈 , 汽轮机主轴 , 高精度滚动轴承内、外圆等.2 级1. 直线度和平面度: 精密量具、测量仪器以及精度要求较高的精密机械零件, 如零级样板、平尺、工具显微镜等精密测量仪器的导轨面, 喷油嘴针阀体端面平面度, 油泵柱塞套端面的平面度等. 2. 圆度和圆柱度: 高压油泵柱塞及套, 纺绽轴承 , 高速柴油机进、排气门, 精密机床主轴轴颈, 针阀圆柱面 , 喷油泵柱塞及柱塞套. 3. 面对面平行度: 精密机床 , 精密测量仪器、量具以及夹具的基准面和工作面。4. 面对线、线对线平行度: 精密机床上重要箱体主轴孔对基准面及对其它孔的要求. 5. 垂直度 : 精密机床导轨, 普通机床重要导轨, 机床主轴轴向定位面, 精密机 . 6. 同轴度、对称度、圆跳动、全跳动: 用于同轴度或旋转精度要求很高的零件, 一般要求尺寸精度1 级或高于 1 级制造的零件 . 如 1、2 级用于精密测量仪器的主轴和顶尖, 柴油机喷油针阀等; 3、4 级用于机床主轴轴颈, 砂轮轴轴颈 , 汽轮机主轴 , 高精度滚动轴承内、外圆等. 3 级1. 直线度和平面度: 用于零级及1 级宽平尺工作在.1 级样板平尺的工作面, 测量仪器圆弧导轨的直线度测量仪器的测杆等. 2. 圆度和圆柱度: 工具显微镜套管外圆, 高精度外圆磨床轴承, 磨床砂轮主轴套筒, 喷油嘴针、阀体 , 高精度微型轴承内外圈. 3. 垂直度 : 床主轴肩端面, 滚...
