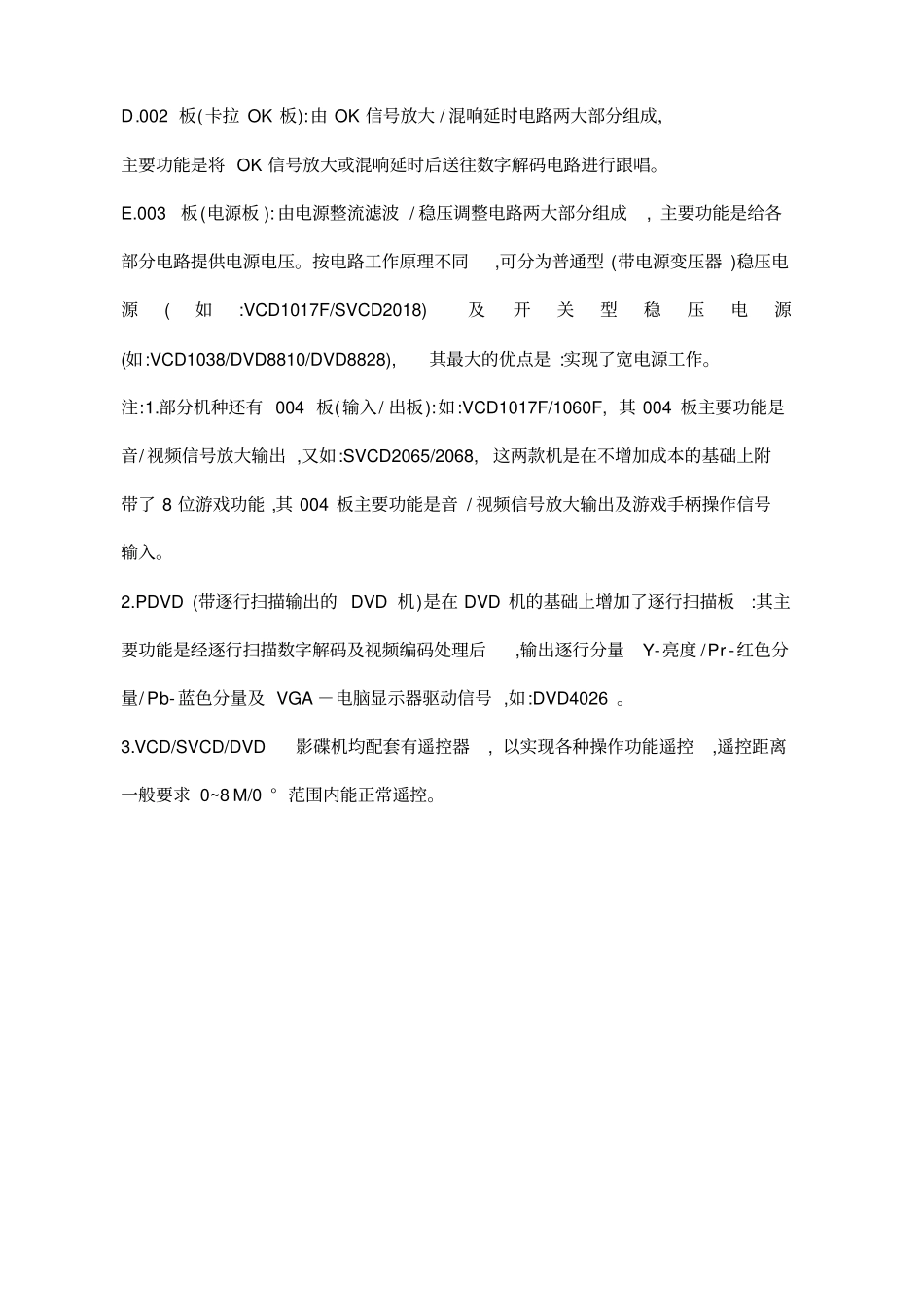

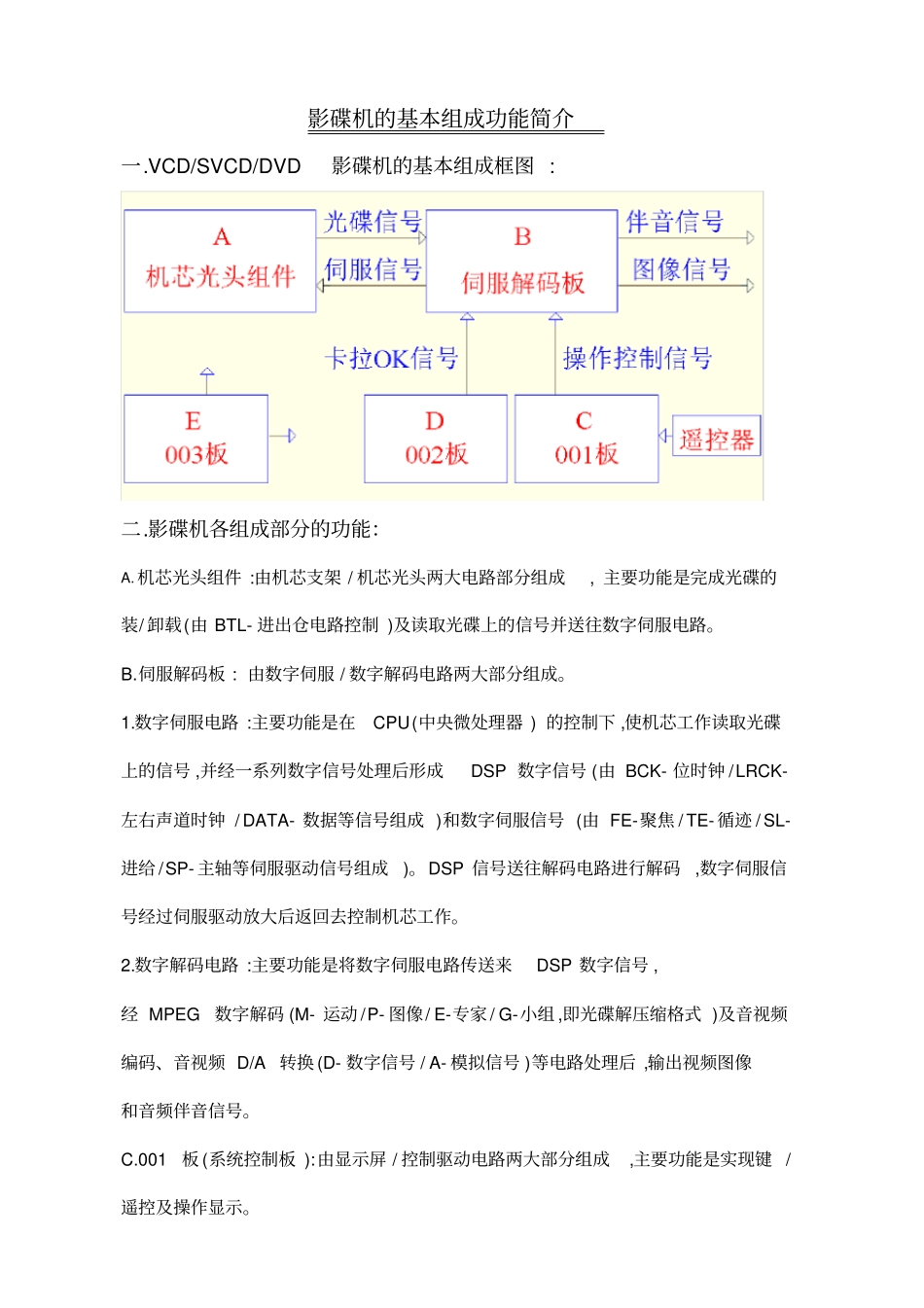

影碟机的基本组成功能简介一.VCD/SVCD/DVD影碟机的基本组成框图 : 二.影碟机各组成部分的功能：A. 机芯光头组件 :由机芯支架 / 机芯光头两大电路部分组成, 主要功能是完成光碟的装/ 卸载(由 BTL- 进出仓电路控制 )及读取光碟上的信号并送往数字伺服电路。B.伺服解码板 : 由数字伺服 / 数字解码电路两大部分组成。1.数字伺服电路 :主要功能是在CPU(中央微处理器 ) 的控制下 ,使机芯工作读取光碟上的信号 ,并经一系列数字信号处理后形成DSP 数字信号 (由 BCK- 位时钟 /LRCK-左右声道时钟 / DATA- 数据等信号组成 )和数字伺服信号 (由 FE-聚焦 / TE- 循迹 / SL-进给 /SP- 主轴等伺服驱动信号组成)。DSP 信号送往解码电路进行解码,数字伺服信号经过伺服驱动放大后返回去控制机芯工作。2.数字解码电路 :主要功能是将数字伺服电路传送来DSP 数字信号 , 经 MPEG数字解码 (M- 运动 /P- 图像/ E-专家 / G-小组 ,即光碟解压缩格式 )及音视频编码、音视频 D/A 转换 (D- 数字信号 / A- 模拟信号 )等电路处理后 ,输出视频图像和音频伴音信号。C.001板 (系统控制板 ):由显示屏 / 控制驱动电路两大部分组成,主要功能是实现键 /遥控及操作显示。D.002 板(卡拉 OK 板):由 OK 信号放大 / 混响延时电路两大部分组成，主要功能是将 OK 信号放大或混响延时后送往数字解码电路进行跟唱。E.003板(电源板 ): 由电源整流滤波 / 稳压调整电路两大部分组成, 主要功能是给各部分电路提供电源电压。按电路工作原理不同,可分为普通型 (带电源变压器 )稳压电源(如:VCD1017F/SVCD2018)及开关型稳压电源(如:VCD1038/DVD8810/DVD8828),其最大的优点是 :实现了宽电源工作。注:1.部分机种还有 004 板(输入/ 出板):如:VCD1017F/1060F, 其 004 板主要功能是音/ 视频信号放大输出 ,又如:SVCD2065/2068,这两款机是在不增加成本的基础上附带了 8 位游戏功能 ,其 004 板主要功能是音 / 视频信号放大输出及游戏手柄操作信号输入。2.PDVD (带逐行扫描输出的 DVD 机)是在 DVD 机的基础上增加了逐行扫描板:其主要功能是经逐行扫描数字解码及视频编码处理后,输出逐行分量Y-亮度 /Pr -红色分量/ Pb- 蓝色分量及 VGA －电脑显示器驱动信号 ,如:DVD4026 。3.VCD/SVCD/DVD影碟机均配套有遥控器, 以实现各种操作功能遥控,遥控距离一般要求 0~8 M/0 ° 范围内能正常遥控。
