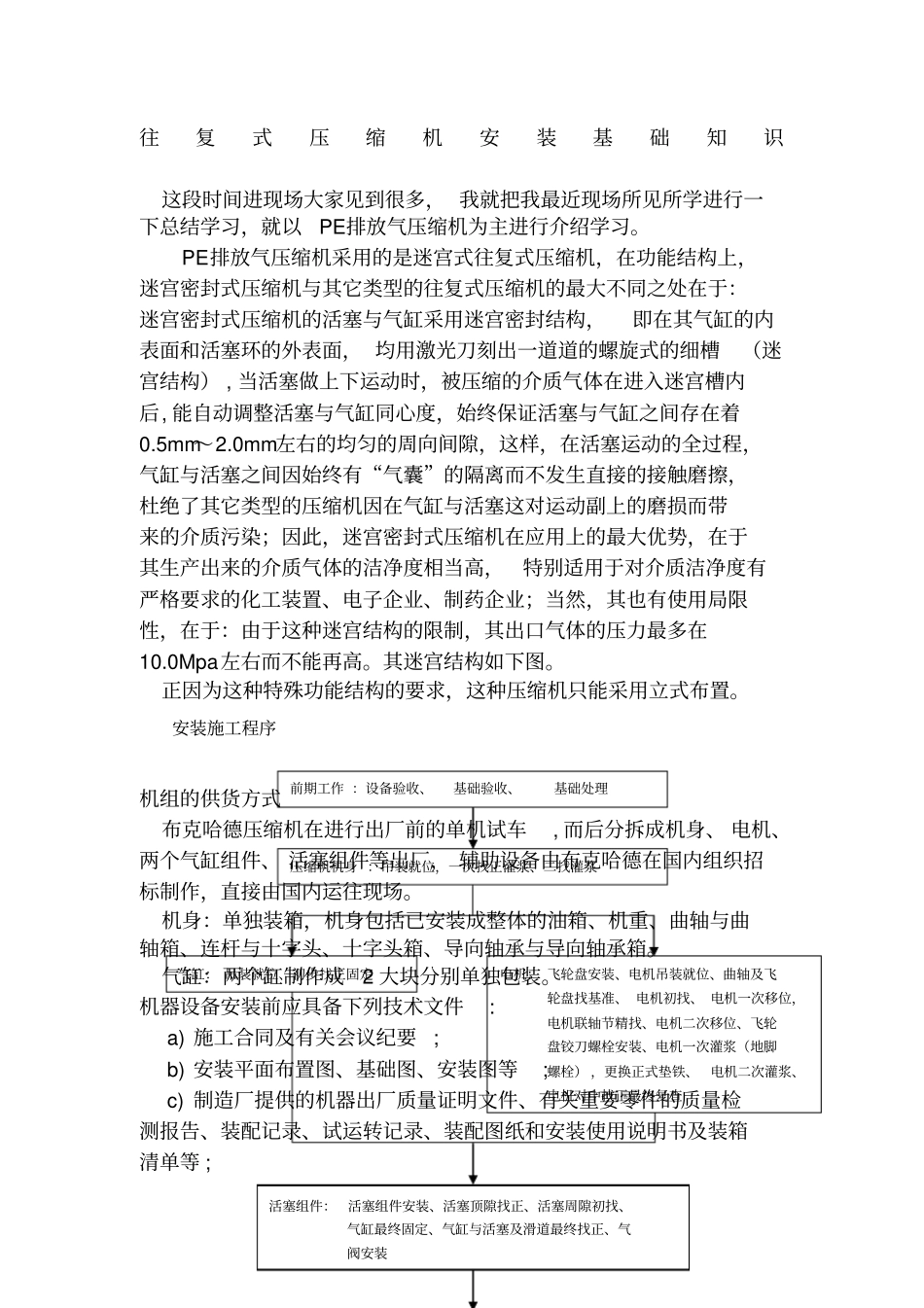

往复式压缩机安装基础知识这段时间进现场大家见到很多， 我就把我最近现场所见所学进行一下总结学习，就以PE排放气压缩机为主进行介绍学习。PE排放气压缩机采用的是迷宫式往复式压缩机，在功能结构上，迷宫密封式压缩机与其它类型的往复式压缩机的最大不同之处在于：迷宫密封式压缩机的活塞与气缸采用迷宫密封结构，即在其气缸的内表面和活塞环的外表面， 均用激光刀刻出一道道的螺旋式的细槽（迷宫结构） , 当活塞做上下运动时，被压缩的介质气体在进入迷宫槽内后, 能自动调整活塞与气缸同心度，始终保证活塞与气缸之间存在着0.5mm～2.0mm左右的均匀的周向间隙，这样，在活塞运动的全过程，气缸与活塞之间因始终有“气囊”的隔离而不发生直接的接触磨擦，杜绝了其它类型的压缩机因在气缸与活塞这对运动副上的磨损而带来的介质污染；因此，迷宫密封式压缩机在应用上的最大优势，在于其生产出来的介质气体的洁净度相当高，特别适用于对介质洁净度有严格要求的化工装置、电子企业、制药企业；当然，其也有使用局限性，在于：由于这种迷宫结构的限制，其出口气体的压力最多在10.0Mpa左右而不能再高。其迷宫结构如下图。正因为这种特殊功能结构的要求，这种压缩机只能采用立式布置。安装施工程序机组的供货方式布克哈德压缩机在进行出厂前的单机试车, 而后分拆成机身、 电机、两个气缸组件、 活塞组件等出厂， 辅助设备由布克哈德在国内组织招标制作，直接由国内运往现场。机身：单独装箱，机身包括已安装成整体的油箱、机重、曲轴与曲轴箱、连杆与十字头、十字头箱、导向轴承与导向轴承箱。气缸：两个缸制作成2 大块分别单独包装。机器设备安装前应具备下列技术文件: a) 施工合同及有关会议纪要; b) 安装平面布置图、基础图、安装图等; c) 制造厂提供的机器出厂质量证明文件、有关重要零件的质量检测报告、装配记录、试运转记录、装配图纸和安装使用说明书及装箱清单等 ; 电机： 飞轮盘安装、电机吊装就位、曲轴及飞轮盘找基准、 电机初找、 电机一次移位，电机联轴节精找、电机二次移位、飞轮盘铰刀螺栓安装、电机一次灌浆（地脚螺栓） ，更换正式垫铁、电机二次灌浆、电机对中找正最终复查前期工作 ：设备验收、基础验收、基础处理压缩机机身 ：吊装就位，一次找正灌浆、二找灌浆气缸： 吊装就位、初步找正固定活塞组件：活塞组件安装、活塞顶隙找正、活塞周隙初找、气缸最终固定、气缸与活塞及滑道最终找正、气阀安装d) ...
