微机原理Emu8086仿真软件试验讲义VIP免费

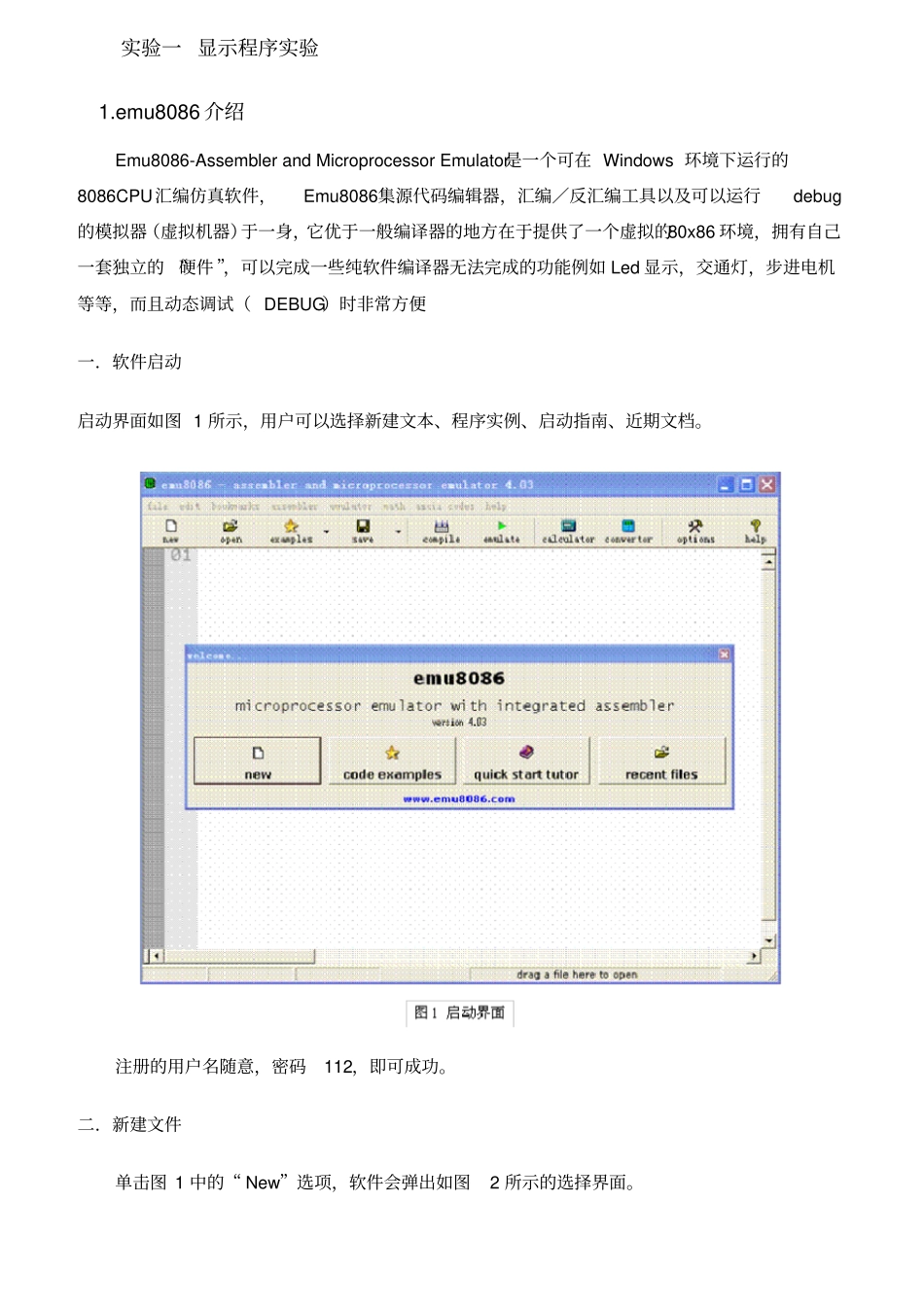

微机原理Emu8086仿真软件试验讲义_第1页
1/18

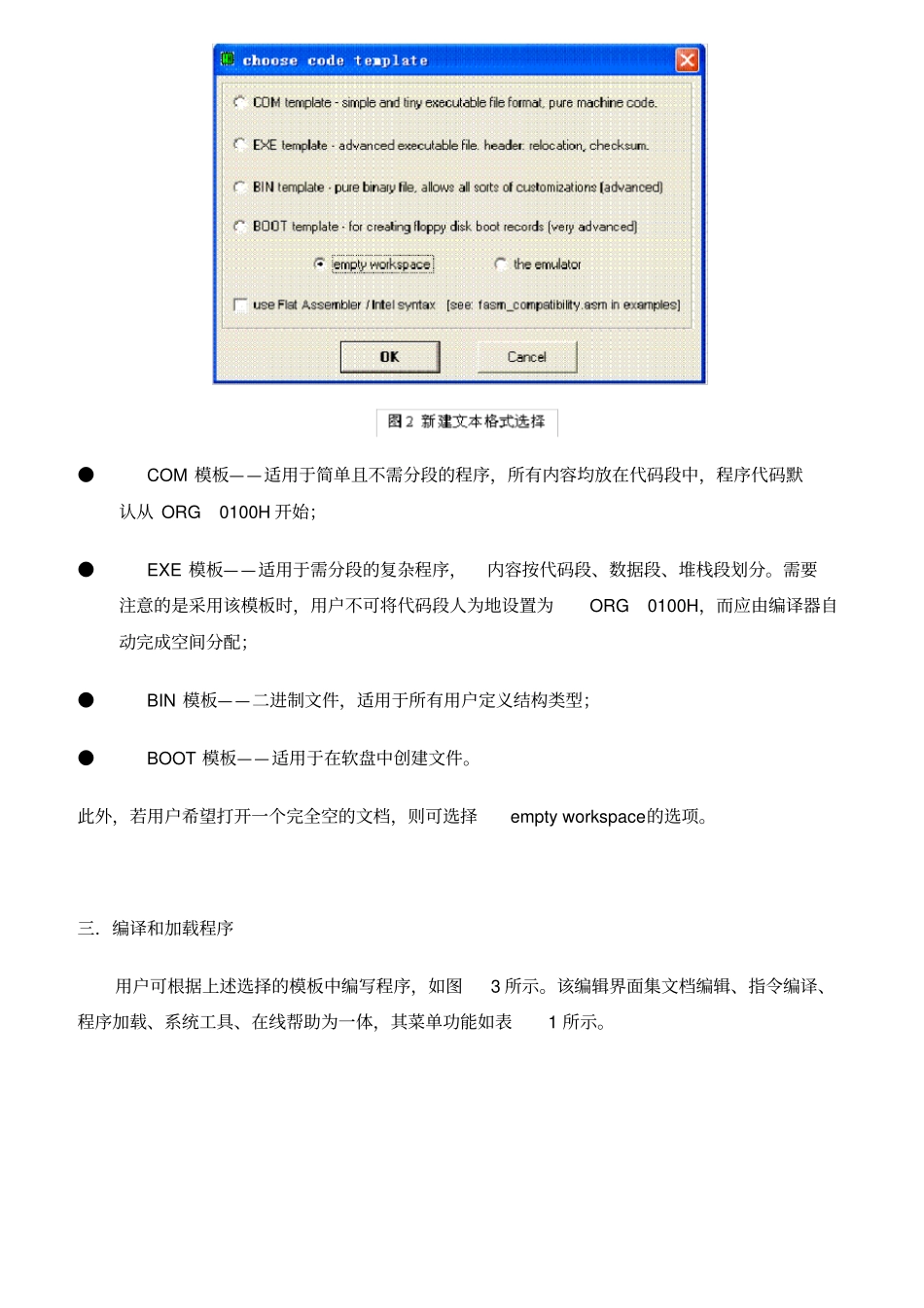

微机原理Emu8086仿真软件试验讲义_第2页
2/18
微机原理Emu8086仿真软件试验讲义_第3页
3/18
实验一 显示程序实验1.emu8086 介绍Emu8086-Assembler and Microprocessor Emulator是一个可在 Windows 环境下运行的8086CPU汇编仿真软件,Emu8086集源代码编辑器,汇编/反汇编工具以及可以运行debug的模拟器(虚拟机器)于一身,它优于一般编译器的地方在于提供了一个虚拟的80x86 环境,拥有自己一套独立的 “硬件 ”,可以完成一些纯软件编译器无法完成的功能例如 Led 显示,交通灯,步进电机等等,而且动态调试( DEBUG)时非常方便一.软件启动启动界面如图 1 所示,用户可以选择新建文本、程序实例、启动指南、近期文档。注册的用户名随意,密码112,即可成功。二.新建文件单击图 1 中的“ New”选项,软件会弹出如图2 所示的选择界面。●COM 模板——适用于简单且不需分段的程序,所有内容均放在代码段中,程序代码默认从 ORG 0100H 开始;●EXE 模板——适用于需分段的复杂程序,内容按代码段、数据段、堆栈段划分。需要注意的是采用该模板时,用户不可将代码段人为地设置为ORG 0100H,而应由编译器自动完成空间分配;●BIN 模板——二进制文件,适用于所有用户定义结构类型;●BOOT 模板——适用于在软盘中创建文件。此外,若用户希望打开一个完全空的文档,则可选择empty workspace的选项。三.编译和加载程序用户可根据上述选择的模板中编写程序,如图3 所示。该编辑界面集文档编辑、指令编译、程序加载、系统工具、在线帮助为一体,其菜单功能如表1 所示。编写完程序后,用户只需单击工具栏上的“compile”按钮,即可完成程序的编译工作,并弹出如图 4 所示的编译状态界面。若有错误则会在窗口中提示,若无错误则还会弹出保存界面,让用户将编译好的文件保存相应的文件夹中。默认文件夹为⋯,但您可以通过菜单中 assembler/ set output directory 对默认文件夹进行修改。 用户保存的文件类型与第一阶段所选择的模板有关。完成编译和保存文件后,用户可按下图4 中的“ close”按钮先关闭该窗体,再利用工具栏上的“ emulate”按钮打开真器界面和原程序界面进行真调试,也可以按下图4 中的 Run 按钮运行直接程序。表 1 编译器菜单功能一级菜单名称二级菜单名称三级菜单名称功能file 文件new 新建com template com 模板exe template exe模板bin template bin 模板boot template boot 模板example 实例open 打开文件save 保存文件save as另存为prints打印文件export to...
