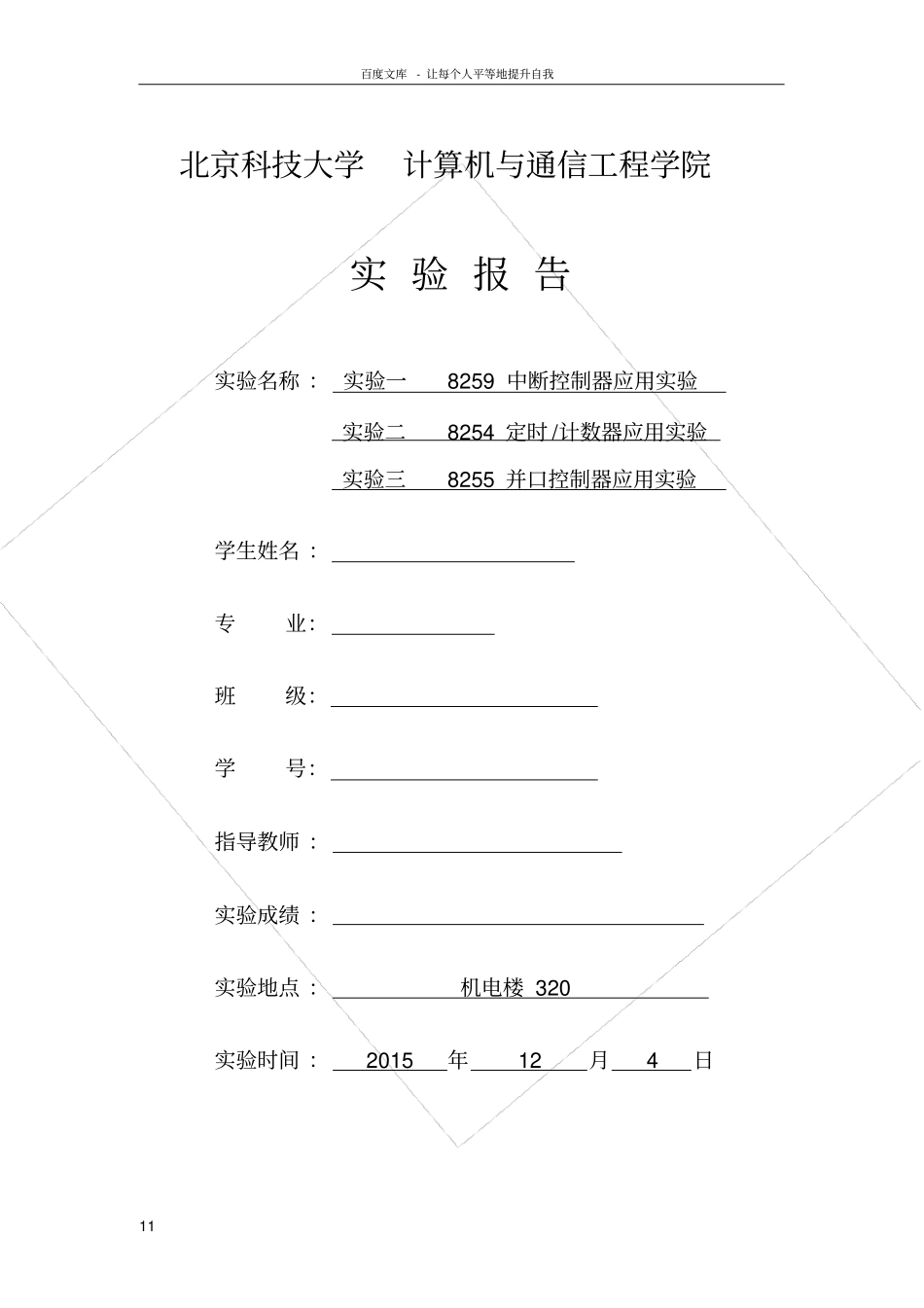

百度文库- 让每个人平等地提升自我11 北京科技大学计算机与通信工程学院实 验 报 告实验名称 ： 实验一8259 中断控制器应用实验实验二8254 定时 /计数器应用实验实验三8255 并口控制器应用实验学生姓名 ：专业：班级：学号：指导教师 ：实验成绩 ：实验地点 ：机电楼 320 实验时间 ：2015 年12 月4 日22 一、实验目的与实验要求1、实验目的实验一1.掌握 PC 机中断处理系统的基本原理。2.掌握可编程中断控制器8259 的应用编程方法。实验二1.掌握 8254 的工作方式及应用编程。2.掌握 8254 典型应用电路的接法。实验三1.掌握 8255 的工作方式及应用编程。2.掌握 8255 典型应用电路的接法。2、实验要求实验一（1）实验 1-1：PC 机内中断应用实验① 按接线图连好接线， 调用程序源代码，观察实验现象， 将屏幕显示结果以截图方式写在实验报告中。②自设计实验。改变接线方式，将单次脉冲连到USB 核心板上的IRQ10 插孔上，参考本实验代码，编程实现IRQ10 中断。（ 注意：考虑PC 机内中断级联的方式，参看前面的原理说明） ，将代码写在报告中。（2）实验 1-2：PC 机内中断嵌套实验① 按接线图连好接线， 调用程序源代码，做如下操作， 并将屏幕显示结果以截图的方式写在实验报告中，并分析产生该现象的原因：A． 按下连接IRQ 的单次脉冲按键，屏幕上会显示10 个 3，在屏幕上10 次显示未结束之前，按下连接IRQ10 的单次脉冲按键，观察现象；B． 按下连接IRQ10 的单次脉冲按键，屏幕上会显示10 个 10，在屏幕上10次显示未结束之前，按下连接IRQ3 的单次脉冲按键，观察现象。33 ②程序中所有代码均没有注释，请在报告中补全注释，尽量详细。（3）实验 1-3：扩展多中断应用实验说明：本实验采用查询方式，应用实验箱提供的8259 中断源，向PC 机提交中断请求。拨动开关发起请求一次中断，屏幕上显示相应的中断请求号。调用程序源码文件，在程序源代码中划横线的位置，请按照所学8259 工作原理填写并验证，然后将所填内容写在实验报告中，并分析所填数据的形成原理。实验二（1）实验 2-1：计数器应用实验①将计数器0 设置为方式3，计数器初值为4，用手动逐个输入单脉冲， 用 LED灯观察 OUT0 电平变化。 将代码中划横线的部分填上相应的代码，并在实验报告中对所填代码做原理分析。②如果令计数器0 工作在方式0，其实验现象有什么不同，在报告中进行分析说明。（2）实验 2-2：自设计...
