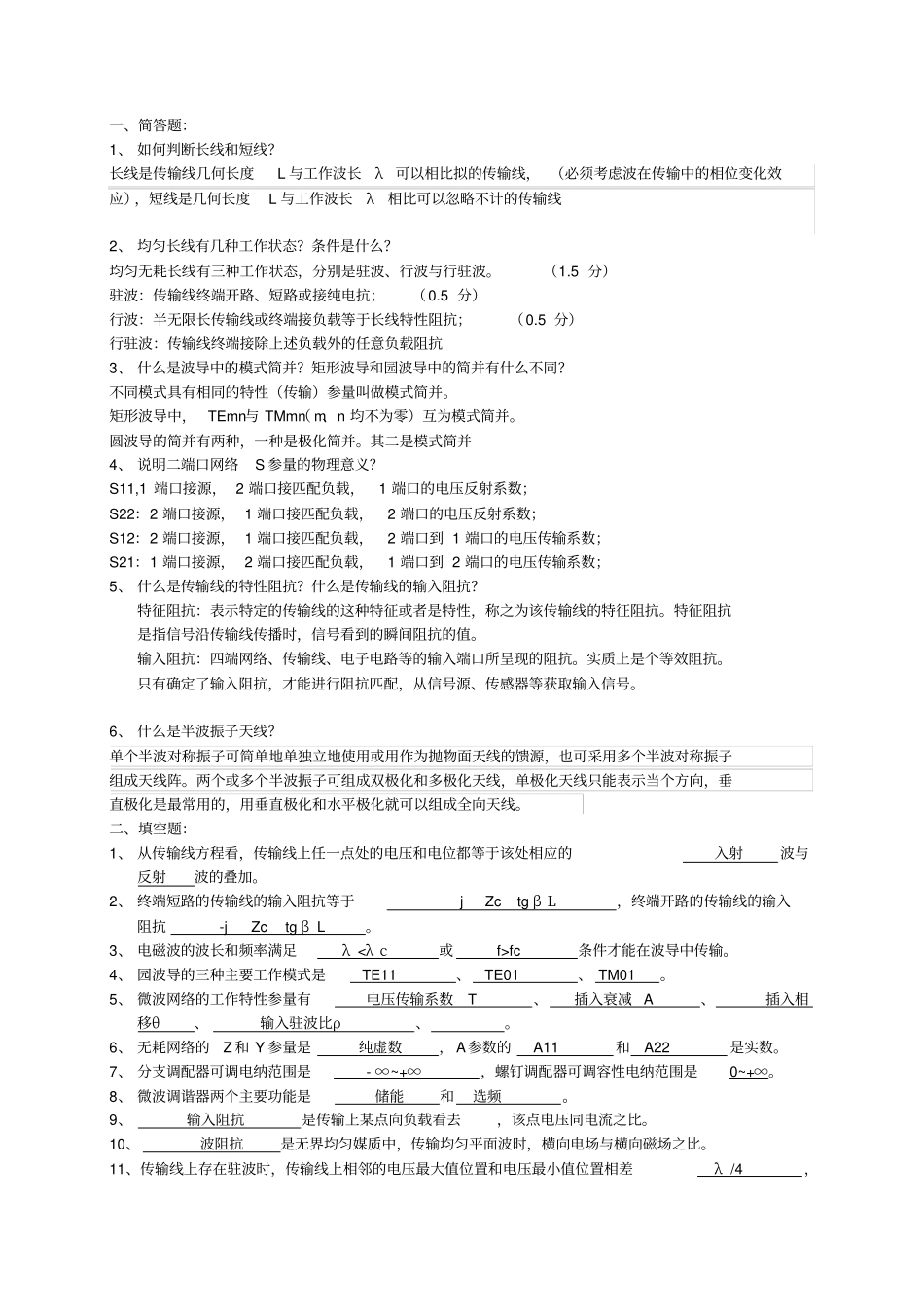

一、简答题：1、 如何判断长线和短线？长线是传输线几何长度L 与工作波长λ可以相比拟的传输线， （必须考虑波在传输中的相位变化效应），短线是几何长度L 与工作波长λ相比可以忽略不计的传输线2、 均匀长线有几种工作状态？条件是什么？均匀无耗长线有三种工作状态，分别是驻波、行波与行驻波。（1.5 分）驻波：传输线终端开路、短路或接纯电抗；（0.5 分）行波：半无限长传输线或终端接负载等于长线特性阻抗；（0.5 分）行驻波：传输线终端接除上述负载外的任意负载阻抗3、 什么是波导中的模式简并？矩形波导和园波导中的简并有什么不同？不同模式具有相同的特性（传输）参量叫做模式简并。矩形波导中， TEmn与 TMmn（ m、n 均不为零）互为模式简并。圆波导的简并有两种，一种是极化简并。其二是模式简并4、 说明二端口网络S 参量的物理意义？S11,1 端口接源， 2 端口接匹配负载，1 端口的电压反射系数；S22：2 端口接源， 1 端口接匹配负载，2 端口的电压反射系数；S12：2 端口接源， 1 端口接匹配负载，2 端口到 1 端口的电压传输系数；S21：1 端口接源， 2 端口接匹配负载，1 端口到 2 端口的电压传输系数；5、 什么是传输线的特性阻抗？什么是传输线的输入阻抗？特征阻抗：表示特定的传输线的这种特征或者是特性，称之为该传输线的特征阻抗。特征阻抗是指信号沿传输线传播时，信号看到的瞬间阻抗的值。输入阻抗：四端网络、传输线、电子电路等的输入端口所呈现的阻抗。实质上是个等效阻抗。只有确定了输入阻抗，才能进行阻抗匹配，从信号源、传感器等获取输入信号。6、 什么是半波振子天线？单个半波对称振子可简单地单独立地使用或用作为抛物面天线的馈源，也可采用多个半波对称振子组成天线阵。两个或多个半波振子可组成双极化和多极化天线，单极化天线只能表示当个方向，垂直极化是最常用的，用垂直极化和水平极化就可以组成全向天线。二、填空题：1、 从传输线方程看，传输线上任一点处的电压和电位都等于该处相应的入射波与反射波的叠加。2、 终端短路的传输线的输入阻抗等于j Zc tg β L，终端开路的传输线的输入阻抗-j Zc tg β L 。3、 电磁波的波长和频率满足λ <λ c或f>fc 条件才能在波导中传输。4、 园波导的三种主要工作模式是 TE11 、 TE01 、 TM01 。5、 微波网络的工作特性参量有电压传输系数T 、插入衰减 A 、插入相移θ、输入驻波比ρ、。6、 无耗网络...
