微阻缓闭蝶形止回阀HH49X-10使用说明书VIP免费

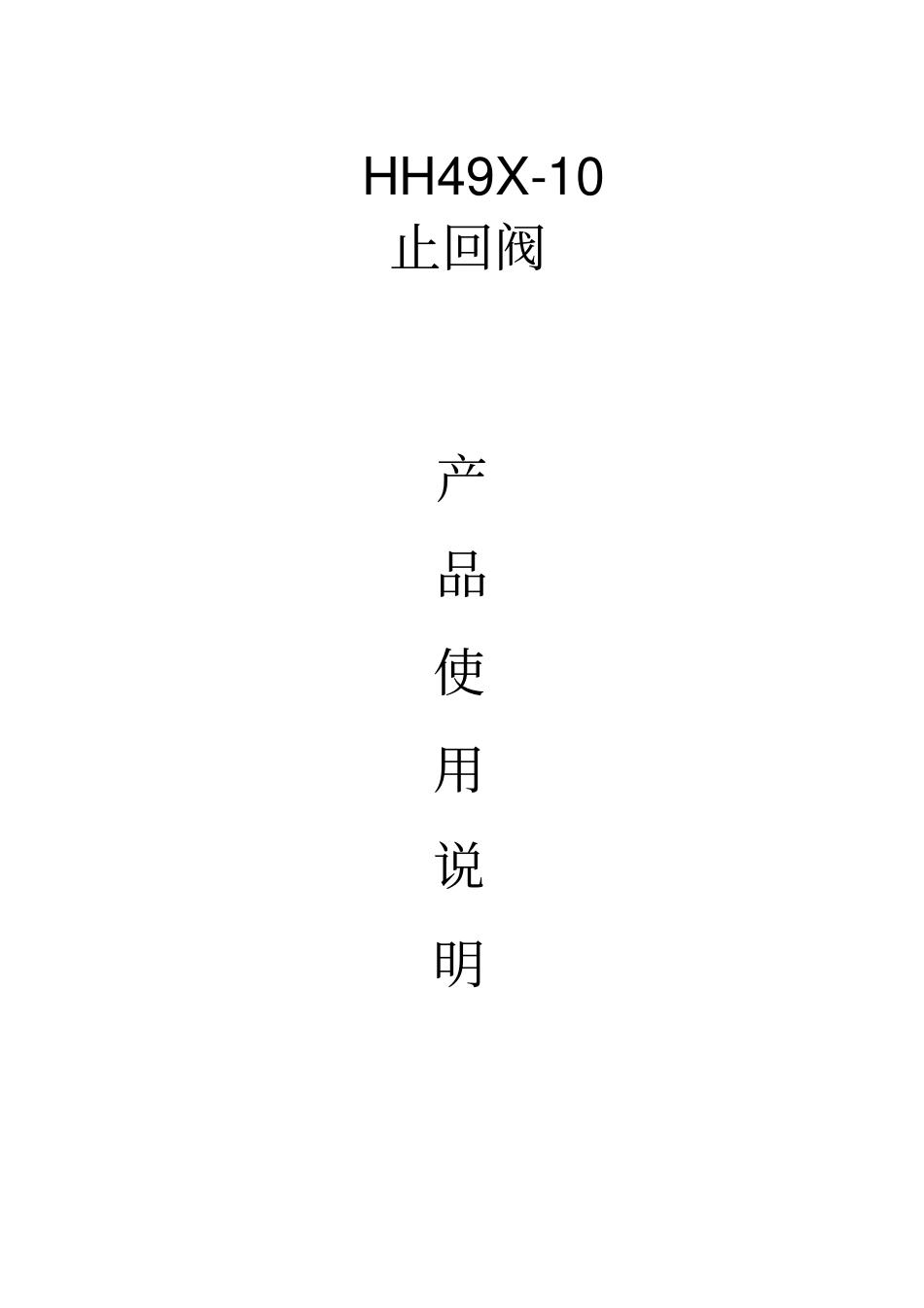

微阻缓闭蝶形止回阀HH49X-10使用说明书_第1页
1/5

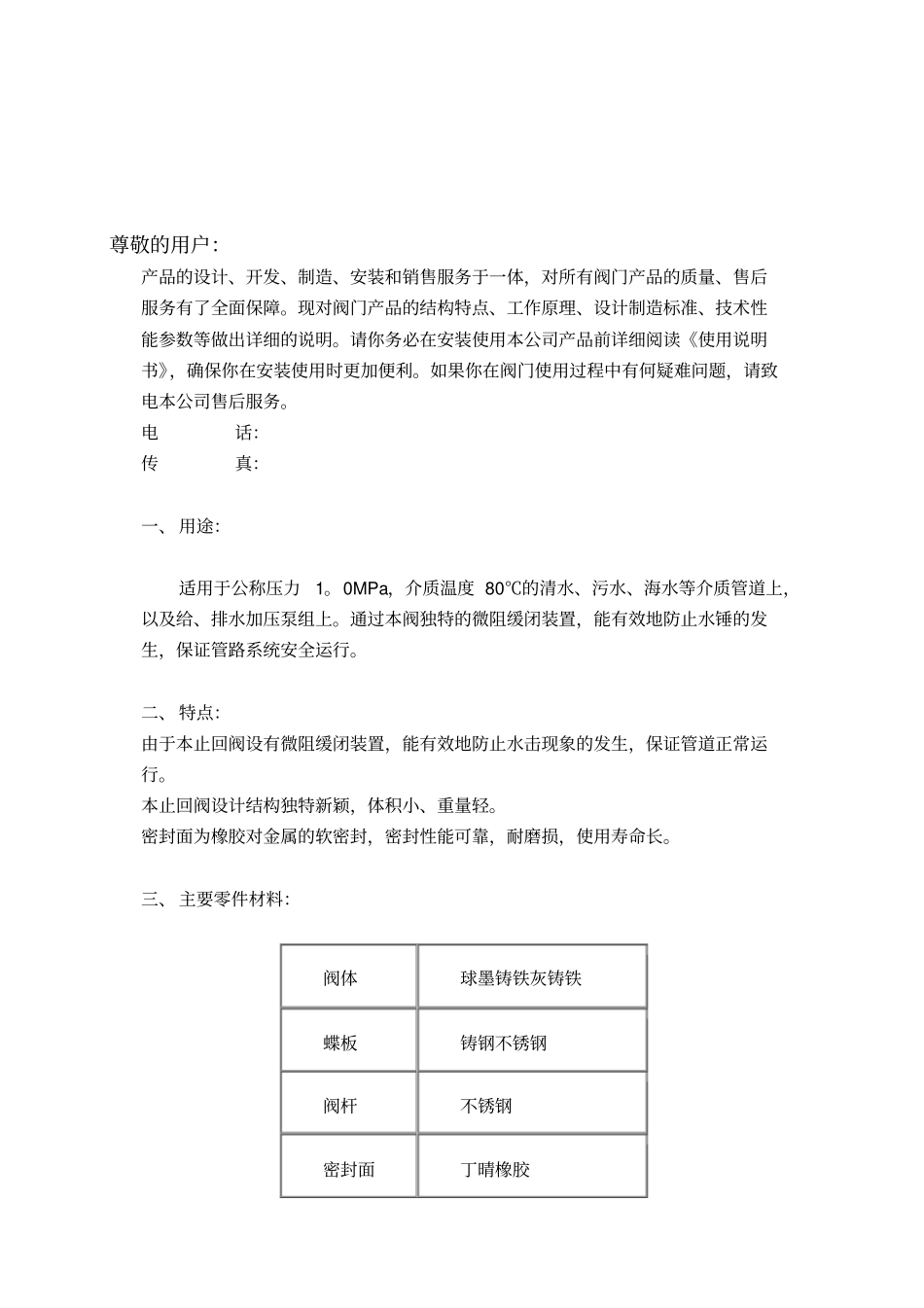

微阻缓闭蝶形止回阀HH49X-10使用说明书_第2页
2/5

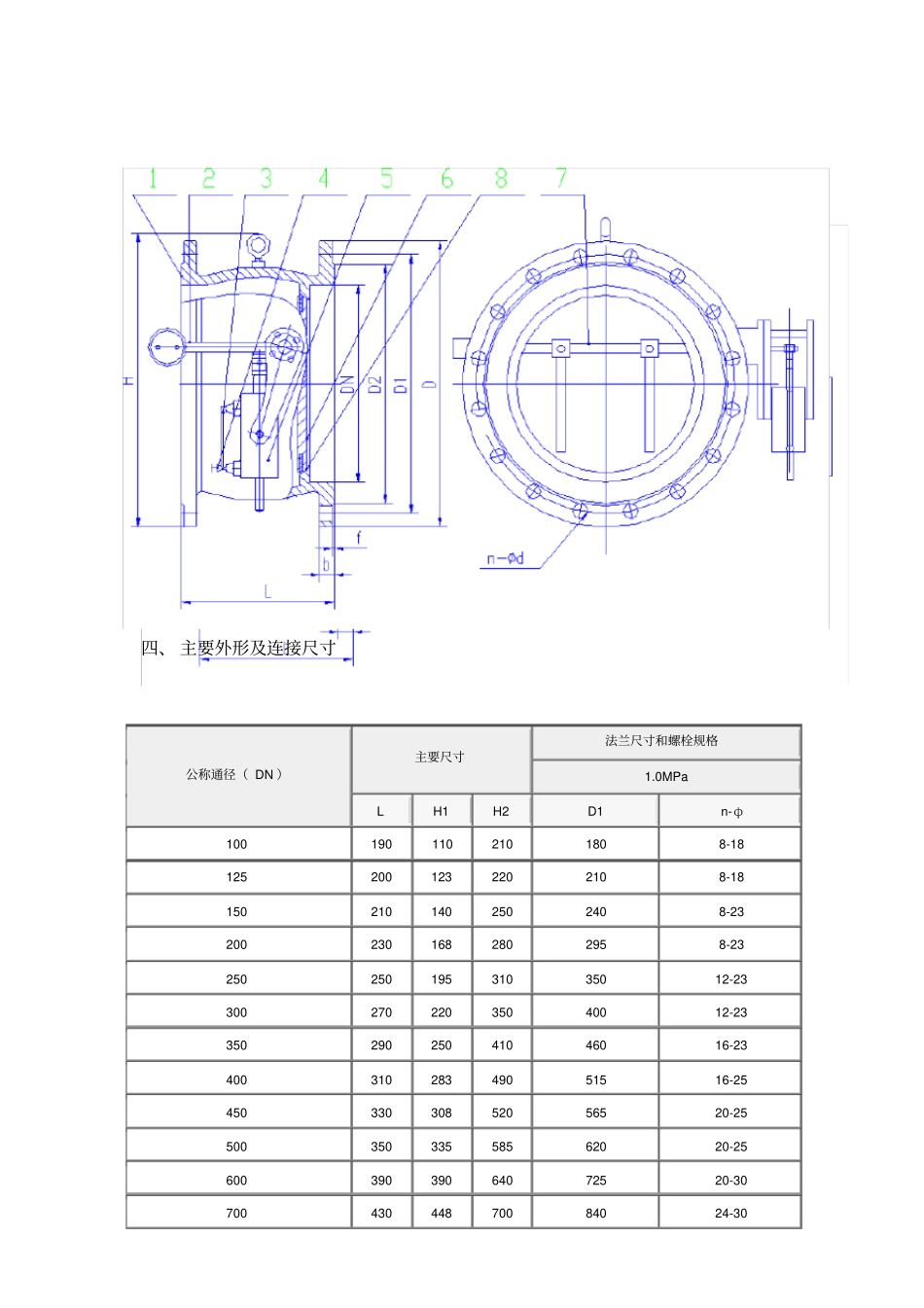

微阻缓闭蝶形止回阀HH49X-10使用说明书_第3页
3/5
HH49X-10 止回阀产品使用说明尊敬的用户:产品的设计、开发、制造、安装和销售服务于一体,对所有阀门产品的质量、售后服务有了全面保障。现对阀门产品的结构特点、工作原理、设计制造标准、技术性能参数等做出详细的说明。请你务必在安装使用本公司产品前详细阅读《使用说明书》,确保你在安装使用时更加便利。如果你在阀门使用过程中有何疑难问题,请致电本公司售后服务。电话:传真:一、 用途:适用于公称压力1。0MPa,介质温度 80℃的清水、污水、海水等介质管道上,以及给、排水加压泵组上。通过本阀独特的微阻缓闭装置,能有效地防止水锤的发生,保证管路系统安全运行。二、 特点:由于本止回阀设有微阻缓闭装置,能有效地防止水击现象的发生,保证管道正常运行。本止回阀设计结构独特新颖,体积小、重量轻。密封面为橡胶对金属的软密封,密封性能可靠,耐磨损,使用寿命长。三、 主要零件材料:阀体球墨铸铁灰铸铁蝶板铸钢不锈钢阀杆不锈钢密封面丁晴橡胶四、 主要外形及连接尺寸公称通径( DN )主要尺寸法兰尺寸和螺栓规格1.0MPaLH1H2D1n-φ100 190 110 210 180 8-18 125 200 123 220 210 8-18 150 210 140 250 240 8-23 200 230 168 280 295 8-23 250 250 195 310 350 12-23 300 270 220 350 400 12-23 350 290 250 410 460 16-23 400 310 283 490 515 16-25 450 330 308 520 565 20-25 500 350 335 585 620 20-25 600 390 390 640 725 20-30 700 430 448 700 840 24-30 800 470 505 750 950 24-34 900 510 555 810 1050 28-34 1000 550 610 860 1160 28-34 1200 630 725 980 1380 32-41 五、 阀门主要材料零件名称阀体阀杆蝶板密封圈所用材料QT450 2Cr13 QT450 丁腈橡胶六、 保管、安装、使用、检查1.1 保管a. 本阀须保管存放在干燥、通风的室内,放置整齐,阀杆不得着力。b. 本阀保管存放期间,蝶板处于微开状态,两端法兰应封闭。c.本阀存放期间,阀杆及机加工表面应用容易清除的防锈剂涂覆。d. 长期存放的阀门应定期检查,清除污垢,涂防锈剂。1.2 安装a. 本阀应装于水平管路,但须注意检修和操作方便。b. 安装前,必须仔细核对阀门标志和铭牌是否与工况要求相符。c.安装本阀应清洗内腔和密封面,检查密封面、螺栓连接、填料压紧、阀杆旋转是否自如等情况。d. 手轮及传动机构不允许作起吊用。e. 安装时...
