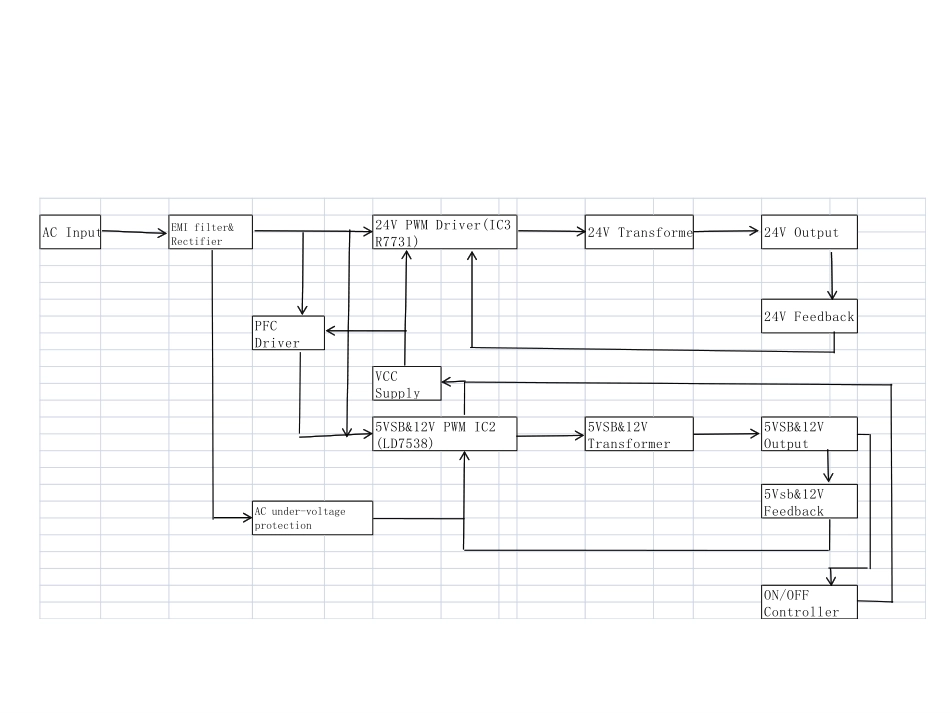

深圳晶辰电子科技有股份有限公司SHENZHENJEWELELECTRONIC&TECHNOLOGYCO.,LTD电源模块不良分析与维修Failureanalysis&repairInstruction(JSK3101-050)Contents1FunctionBlock1)PowerBlockDiagram2)ACinput/DC&ACoutputCharacteristics3)Timings4)Allprotection(OVP,OCP,LUVP,OPP)2Troubleshooting/Casesstudy1)StandbyOutput+5V2)MainPowerOutput+12V/24V3ControllerIC2/IC31)ApplicationnotesON/OFFController5Vsb&12VFeedback24VFeedback24VOutputPFCDriver24VPWMDriver(IC3R7731)ACunder-voltageprotectionVCCSupplyEMIfilter&RectifierACInput24VTransformer5VSB&12VPWMIC2(LD7538)5VSB&12VTransformer5VSB&12VOutputFunctionBlockEMI整流桥PFC线路24VPWM线路24V整流输出线路24V反馈VCC12V&5VSBPWMDriverAC欠压保护12V整流输出5Vsb整流输出5V&12V反馈ON/OFF输入&输出特性Protectionfunctions•Protectionfeatures(OVP,OCP,OPP,LUVP)ACinputOVP(overvoltageprotection)如图1当AC电压超过VR1的规格电压，VR1将击穿导通，导致F1熔断保护整个之后电路。ACdownprotection如图2红标示与IC2组成的AC掉电检测电路，当IC2的的第2脚低于0.V，芯片关断PWM输出，从而5VSB及VCC无输出达到保护目的.图1图2OCP&OPPR52与IC3组成24VOCP保护线路，当IC3第四脚超过0.9V时，IC3将关闭PWM输出。OCP&OPPR42与IC2组成12V&5VsbOCP保护线路，当IC2第四脚超过0.9V时，IC2将关闭PWM输出。Overvoltageprotection24VOVP当24V输出过压超过27V时，ZS2导通，引起功率增大，T1B电压升高，传导到IC3第四脚电压增高，当IC3第四脚超过0.9时，IC3关闭PWM输出，OVP保护。Overvoltageprotection12V&5VsbOVP当12V&5Vsb输出过压时,引起功率增大，bb绕组电压升高，传导到IC2第四脚电压增高，当IC2第四脚超过0.9时，IC2关闭PWM输出，OVP保护。整机不良确认步骤AC-INST-BY12V/24V外观检查PCB及电源板的主要元件是否有异常.AC输入回路的主要元件是否异常.OKOK通电开机后,确认+5VSB输出电压情况和带载情况是否正常OK打开PW-ON/为OFF后确认12V/24V电压和带载是否正常NG▶PCB外观检查(包括手插件/AI/SMD等元件是否有撞坏/打火/炸机等异常状发生▶产品主要元件有无损坏.如:MOS管/IC(包括IC周边元件)/光偶/基准稳压器等是否有明显损坏现象▶确认Fuse是否Open和变压器绕组是否Open或者DCR变大等情況NGNGNG▶确认AC电压输入范围在规定的90V-264V之间,且AC电压基本稳定,无异常高压▶确认ACinput的Connector是否接触良好.F1,LF1,LF2,TH1等沒有Open,VR1有没炸毁,D1～D4有没击穿,C31&C3大电解有没爆.▶Standby-5V不良--确认是否OVP,OCP，ACDown等有保护动作.▶检查SW是否为高电平(>2.5V).▶测量IC1&IC2&IC3是否正常工作,VCC是否正常.▶测量IC2&IC3是否进入OCP，UVP保护.5VSB确认步骤AC-INST-BYAC输入电压是否正常IC2第5脚电压(VCC电压)是否正常OKOK檢查Z3、Q5是否不良,Q8，Q9是否击穿OKIC2是否发生保护NG▶AC输入电压是否在(90V-264V)范围之內▶Bulk电容C1电压是否正常▶F1是否Open,LF1,LF2是否开路▶VR1是否炸毁NGNGNG▶T2变压器各绕组是否开路.▶检测,IC2的VCC脚是否对地短路.▶量测IC2的第2脚是否对地短路，或低阻抗.▶更换损坏元件.▶测量R42,R40阻值是否正常.▶检查IC3的第1脚电压是否低于1.V.▶检查IC2的第5脚电压是否大于8.5～24V..Standby-5V维修实例不良现象开机后有5VSB输出但带不起载分析思路检修方法1.不良现象：通电后5V空载有电压输出，带载后5V电压不稳，量测VCC电压为仅为9V～16V跳变。2.初步判定：反馈电路异常或OCP保护3.可能不良位置：a.3个红色标示区零件确认是否有异常。b.5Vsb反馈线路是有零件异常损坏。IC2是否不良.结论Standby反馈电路异常或OCP保护Standby-5V维修实例不良现象开机后无5VSB输出分析思路检修方法1.不良现象：通电后5V无电压输出，量测VCC电压为仅为9V，并且量测IC2的2脚为0V。2.初步判定：芯片AC掉电保护3.可能不良位置：a.R26/27/28开路D16损坏，Q8&Q9损伤b.IC2不良.结论Standby反馈电路异常或OCP保护Mainpower确认步骤ST-BY12V/24VPW-ON/OFF线路是否正常动作确认PWM电路是否工作OKOK检查12V/24V...
