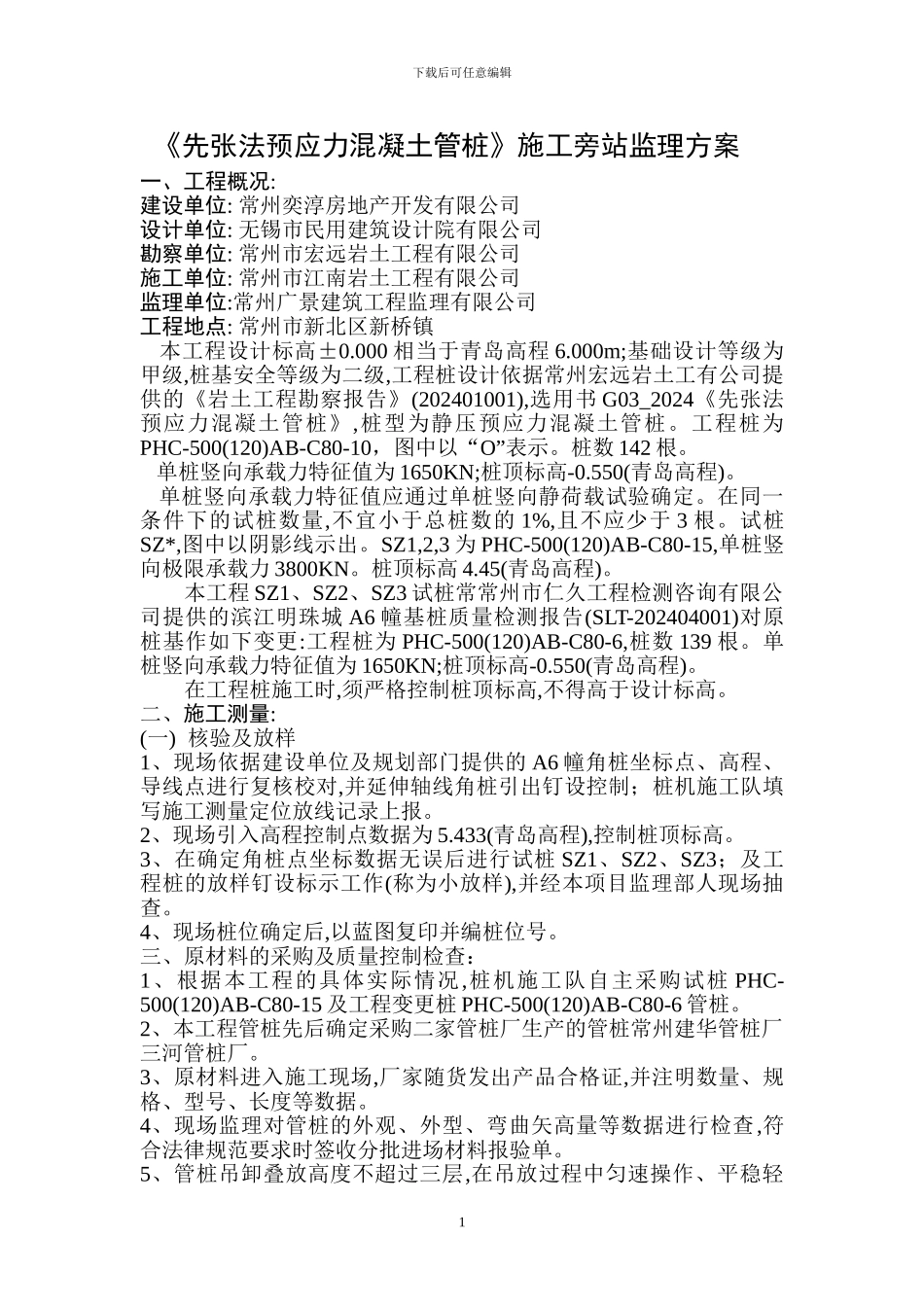

下载后可任意编辑 《先张法预应力混凝土管桩》施工旁站监理方案一、工程概况:建设单位: 常州奕淳房地产开发有限公司设计单位: 无锡市民用建筑设计院有限公司勘察单位: 常州市宏远岩土工程有限公司施工单位: 常州市江南岩土工程有限公司监理单位:常州广景建筑工程监理有限公司工程地点: 常州市新北区新桥镇 本工程设计标高±0.000 相当于青岛高程 6.000m;基础设计等级为甲级,桩基安全等级为二级,工程桩设计依据常州宏远岩土工有公司提供的《岩土工程勘察报告》(202401001),选用书 G03_2024《先张法预应力混凝土管桩》,桩型为静压预应力混凝土管桩。工程桩为PHC-500(120)AB-C80-10，图中以“O”表示。桩数 142 根。 单桩竖向承载力特征值为 1650KN;桩顶标高-0.550(青岛高程)。 单桩竖向承载力特征值应通过单桩竖向静荷载试验确定。在同一条件下的试桩数量,不宜小于总桩数的 1%,且不应少于 3 根。试桩SZ*,图中以阴影线示出。SZ1,2,3 为 PHC-500(120)AB-C80-15,单桩竖向极限承载力 3800KN。桩顶标高 4.45(青岛高程)。 本工程 SZ1、SZ2、SZ3 试桩常常州市仁久工程检测咨询有限公司提供的滨江明珠城 A6 幢基桩质量检测报告(SLT-202404001)对原桩基作如下变更:工程桩为 PHC-500(120)AB-C80-6,桩数 139 根。单桩竖向承载力特征值为 1650KN;桩顶标高-0.550(青岛高程)。在工程桩施工时,须严格控制桩顶标高,不得高于设计标高。二、施工测量:(一) 核验及放样1、现场依据建设单位及规划部门提供的 A6 幢角桩坐标点、高程、导线点进行复核校对,并延伸轴线角桩引出钉设控制；桩机施工队填写施工测量定位放线记录上报。2、现场引入高程控制点数据为 5.433(青岛高程),控制桩顶标高。3、在确定角桩点坐标数据无误后进行试桩 SZ1、SZ2、SZ3；及工程桩的放样钉设标示工作(称为小放样),并经本项目监理部人现场抽查。4、现场桩位确定后,以蓝图复印并编桩位号。三、原材料的采购及质量控制检查：1、根据本工程的具体实际情况,桩机施工队自主采购试桩 PHC-500(120)AB-C80-15 及工程变更桩 PHC-500(120)AB-C80-6 管桩。2、本工程管桩先后确定采购二家管桩厂生产的管桩常州建华管桩厂三河管桩厂。3、原材料进入施工现场,厂家随货发出产品合格证,并注明数量、规格、型号、长度等数据。4、现场监理对管桩的外观、外型、弯曲矢高量等数据进行检查,符合法律规范要求时签收分批进场材料报验单。5、管桩吊卸叠放高度不超过三层,在吊放过程...
