MIDAS M32 调音台培训教程VIP免费

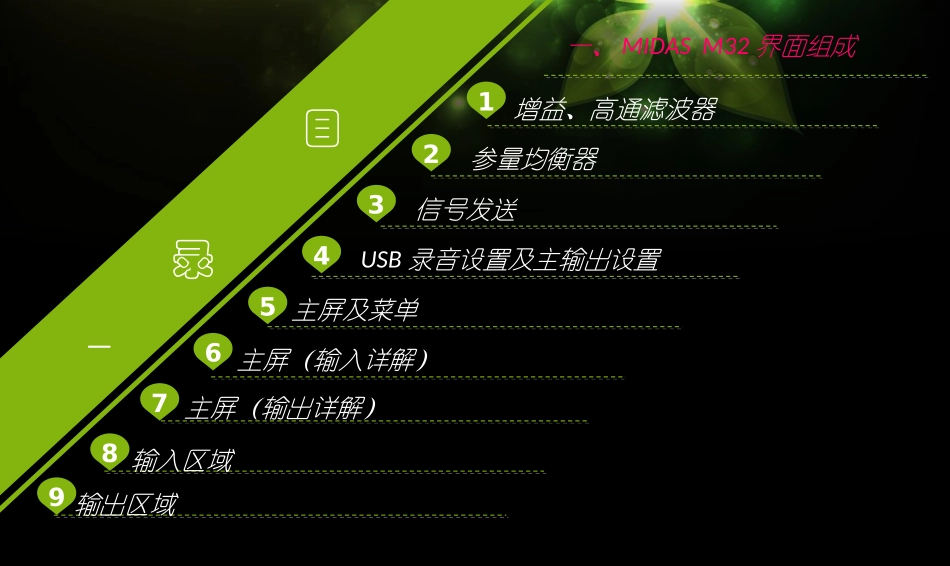

目录12345一、MIDASM32界面组成增益、高通滤波器参量均衡器信号发送USB录音设置及主输出设置主屏及菜单678主屏（输入详解）主屏（输出详解）输入区域9输出区域一目录1234二、功放室跳线盘详图跳线盘：从上往后排序（1）跳线盘：从上往后排序（2）跳线盘：从上往后排序（3）跳线盘：从上往后排序（4）三、声光控制室跳线盘详图12跳线盘：从上往后排序（1）跳线盘：从上往后排序（2）二目录1231四、地插线路祥图SCB-4-5SCB-1SCB-3、6、7、8、9、10SCB-11SCB-2五、系统操作示例无线话筒输出声音2本地、远程信号切换三MIDASM32数字调音台返回MIDASM32界面组成增益滤波器噪声门压限器参量均衡信号发送USB录音`主屏及菜单监听设置对讲设置场景设置效果设置哑音编组输入控制输出控制主输出设置返回MIDASM32界面祥解1、增益、高通滤波器GAIN:增益旋钮，用于提升或衰减当前通道信号大小48V:48伏幻想电源一般用于当前通道可供电的电容话筒供电FREQUENCY:高通滤波器旋钮,适应频率在20-350HZ切除HIGHPASS:高通滤波器开启或关闭，例高通滤波器旋钮开至100HZ，打开此开关即100HZ以下频率切除，此功能一般用于话筒低切，提升人声清晰、明亮度返回MIDASM32界面祥解1、增益、高通滤波器GAIN:增益旋钮，用于提升或衰减当前通道信号大小48V:48伏幻想电源一般用于当前通道可供电的电容话筒供电FREQUENCY:高通滤波器旋钮,适应频率在20-350HZ切除HIGHPASS:高通滤波器开启或关闭，例高通滤波器旋钮开至100HZ，打开此开关即100HZ以下频率切除，此功能一般用于话筒低切，提升人声清晰、明亮度MIDASM32界面祥解1、增益、高通滤波器MIDASM32界面祥解2、参量均衡器此参量均衡器为4段参量均衡器：LOW低频LOMID中低频HIMID中高频HIGH高频EQ:均衡器开启或关闭MODE:模式，每段均衡器都有模式可调均衡器的作用：1、可做音调控制器2、可做反馈抑制器20Hz--60Hz部分，这一段提升能给音乐强有力的感觉，给人很响的感觉。60Hz--250Hz部分，这段是音乐的低频结构，提升这一段可使声音丰满，过度提升会发出隆隆声。2KHz--4kHz部分，这段频率属中频，如果提升得过高会掩盖说话的识别音，尤其是3kHz提升过高，会引起听觉疲劳。4kHz--5KHz部分这是具有临场感的频段，它影响语言和乐器等声音的清晰度6kHz--16kHz部分这一频段控制着音色的明亮度，宏亮度和清晰度返回MIDASM32界面祥解3、信号发送1-4:对应输出BUS1-45-8：对应输出BUS5-89-12:对应输出BSU9-1213-16:对应输出BUS13-16信号发送即输入通道信号通过此区域将信号发送至输出通道M32调音台信号输入：INPUTS1-16INPUTS17-32(本地）AUXIN（辅助）USB信号输出：BUS1-8BUS9-16（本地）MTX1-6（矩阵）1、2、3、4旋钮代表4个通道，如选1-4，4个旋钮代表1-4通道，以此类推。举例说明：将INPUTS1通道信号发送给BUS1操作如下：先选定（INPUTS1）通道，然后点击信号发送（1-4），旋转1旋钮即可将信号发送给BUS1，以此类推操作。返回MIDASM32界面祥解4、USB录音设置及主输出设置主输出设置即将输入信号通过此区域发送给主输出LEVEL:音量旋钮PAN/BAL:声像定位，左右平衡MONO:点击开启或关闭该通道ST:点击开启或关闭主输出通道举例说明：将INPUTS1通道输入信号发送给主输出操作说明：选定INPUTS1通道，然后点击此区域ST按键就可将输入信号发送给主输出，最后检查下PAN/BAL是否处于平衡状态，诺未处理平衡则旋钮至0位置。返回MIDASM32界面祥解5、主屏及菜单HOME:主页METERS:电平显示ROUTNG:路由设置SETUP:状态设置LIBRARY：存储中心EFFECTS:效果器MUTEGRP:哑音编组UTILITY:预设设定返回MIDASM32主页祥解6、主屏（输入详解）Local1-32:本地输入AES50A1-16:A接口箱输入AES50B1-16:B接口箱输入此调音台具有32路输入，如本地输入接满32路，那么A\B接口箱输入接入无效，只能根据需求调配使用返回MIDASM32主页祥解7、主屏（输出详解）Output:本地模拟输入1-16MixBus:混合母线1-16Matrix:矩阵混合1-6PostFader:推子后监听连接示意：1、Output01-MixBus-MixBus01（对应输出区域BUS1)2、Output01-Matrix-Matrix1（对应输出区域MTX1）3、也可多路Output-MixBus-MixBus01（单路），以此类推。返回MI...
