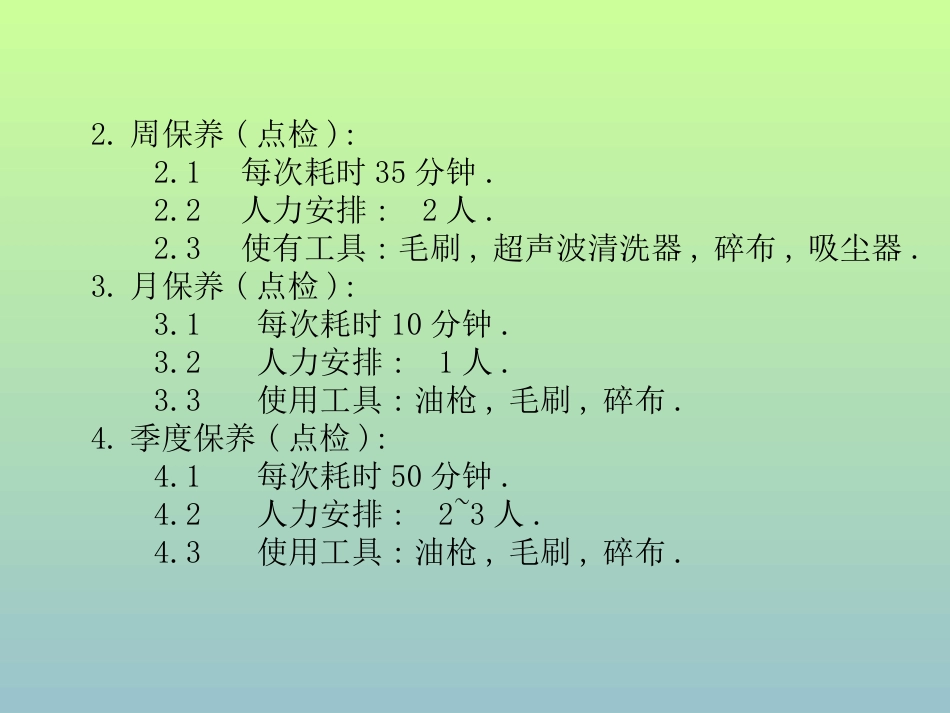

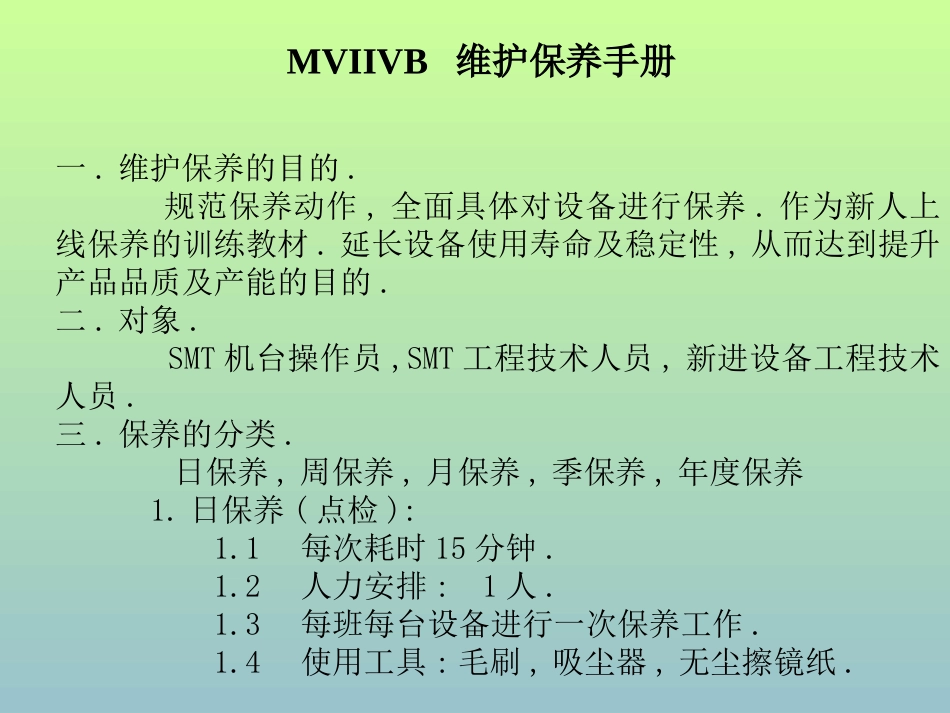

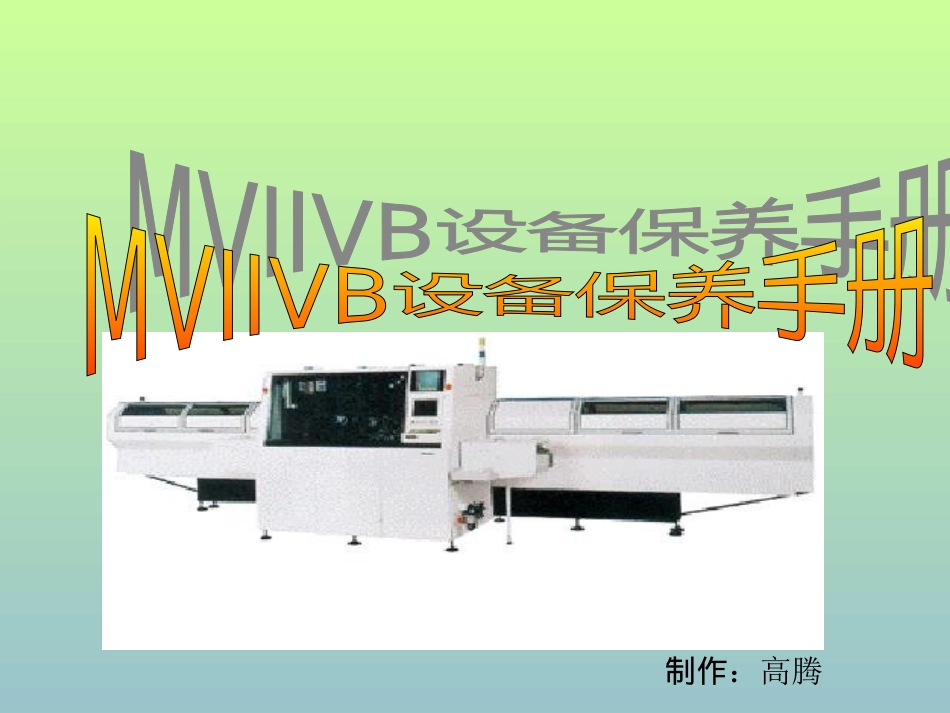

制作：高腾MVIIVB维护保养手册一.维护保养的目的.规范保养动作,全面具体对设备进行保养.作为新人上线保养的训练教材.延长设备使用寿命及稳定性,从而达到提升产品品质及产能的目的.二.对象.SMT机台操作员,SMT工程技术人员,新进设备工程技术人员.三.保养的分类.日保养,周保养,月保养,季保养,年度保养1.日保养(点检):1.1每次耗时15分钟.1.2人力安排:1人.1.3每班每台设备进行一次保养工作.1.4使用工具:毛刷,吸尘器,无尘擦镜纸.2.周保养(点检):2.1每次耗时35分钟.2.2人力安排:2人.2.3使有工具:毛刷,超声波清洗器,碎布,吸尘器.3.月保养(点检):3.1每次耗时10分钟.3.2人力安排:1人.3.3使用工具:油枪,毛刷,碎布.4.季度保养(点检):4.1每次耗时50分钟.4.2人力安排:2~3人.4.3使用工具:油枪,毛刷,碎布.四.保养前准备工作:1.油品认识:1.1轴及链条润滑油品参考.品牌机油油脂PanasonicPanasertPanasertMPGreaseMPGreaseShellTonnaOilT68AlvaniaGrease2AlvaniaGrease2AlvaniaEPgreaseRoMobilVactraNo.2Mobilux2Mobilux2MobiluxEP0EssoFebisK68Beacon2Beacon2penn-ORedEP.orListan2orListan2GreaseorListanEpoKyodoMultempLRLMultempLRL适用滑动部件螺纹杆等链条等2油枪与设备油嘴的匹配表:No.油枪油嘴设备油嘴1N2型油嘴N2型NOZZLE2L型油嘴L型NOZZLE3P型油嘴P型NOZZLE4N1型油嘴N1型NOZZLE5J型油嘴J型NOZZLE6压柄7H型油嘴H型NOZZLE8NL型油嘴NL型NOZZLE9U型油嘴U型NOZZLE10软管油嘴三.保养内容介绍1.日常保养/点检No.保养/点检部位保养工具方法1机台表面及內部吸尘器,碎布清除內部及表面灰尘，脏物1X,YTable吸尘器,毛刷清除table及轨道上异物及拋料1Supportpin检查tablepin有无浮高及变形2Camera无尘擦镜纸清洁表面灰尘及脏物,防止刮伤2Linesensor无尘擦镜纸清洁表面灰尘及脏物,防止刮伤3料屑收集箱吸尘器清除内部料屑及灰尘4滤网吸尘器清除内部料屑及灰尘5拋料盒吸尘器或气枪取出拋料盒用吸尘器或气枪清理拋料6NOZZLE点检NOZZLE脏污,破损,并测试中心7主气压点检气压是否在0.49~0.6mpa范围内8真空泵气压点检真空气压是否>=80kpa2.周保養/點檢No.保養部位保養工具/油品方法1NOZZLE過濾棉超聲波清洗器清洗濾棉或更換2NOZZLE超聲波清洗器,細小銅絲,清潔NOZZLE气槍,NOZZLE潤滑油3真空泵過濾器吸塵器,螺絲刀清潔過濾器4Motor過濾器吸塵器,螺絲刀清潔過濾器灰塵5Z軸傳動部位吸塵器,碎布清潔油污,灰塵6裝配气壓點檢是否滿足6.7~10.7KPA吸料气壓點檢是否滿足10.7~1.47KPA拋料气壓點檢是否>=66.7KPA7廢料管點檢是否連接有松動及破損8軌道SENSOR清潔SENSOR表面油污及灰塵日保养部位图:周保养部位图:具体保养动作介绍:吸嘴：反光板移取夹具吸嘴吸嘴移取夹具过滤芯弹簧吸嘴吸嘴移取夹具讲解动作:1.使用专用治具先拆下Head上反光板,然后拆下吸嘴。2.把脏污的吸嘴放入超声波清洗器中清洗干净，不能清洗干净的需用细小的铜丝把堵塞部分清理干净。3.更换吸嘴过滤芯。4.把吸嘴易磨损部位涂抹上润滑油。3.月保养/点检序号部位项目保养工具/油品方法1HEADCamfollower毛刷,碎布用Mpgrease润滑表面2LMguide油枪,MPgrease,碎布用油枪对油嘴加油3自动调宽单元LMguide油枪,MPgrease,碎布用油枪对油嘴加油4Screwshaft毛刷,碎布用MPgrease润滑表面5机器上部单元Cylinder(front,rear)油枪,MPgrease,碎布用油枪对油嘴加油6真空泵过滤器Filter吸尘器,螺丝刀清洁过滤器吸料stopperCylinderStopper的保养:用无尘纸将Stopper上的异物或旧油擦干净,再用毛刷抹上一层MPGrease.Driver过滤器Driver过滤器的保养:用螺丝刀将保护盖拆开,取出过滤器,用吸尘器吸干净或用气枪吹干净.保护盖螺丝头部各Slider的保养讲解:1.各部位如右图所示.2.用无尘纸.干布或毛刷将附在Slider上的异物清理干净.3.用油枪往油嘴注油,将旧油挤出,再用干布或无尘纸清理干净.4.各油嘴均用HTYPE油嘴.毛刷油嘴(HType)旋转1轴的保养讲解:1.用无尘纸.干布或毛刷将Spring上的异物或旧油清理干净.2.用毛刷在Spring上涂上MPGREAS,要求均匀,不能过多.弹簧θ2轴保养讲解:1用干布.无尘纸或毛刷将Spring上的旧油或异物清理干净.2.用毛刷在Spring上涂上一层MPGREASE,油量不可过多.旋...
