下穿铁路地下通道人工挖孔桩施工方案VIP免费

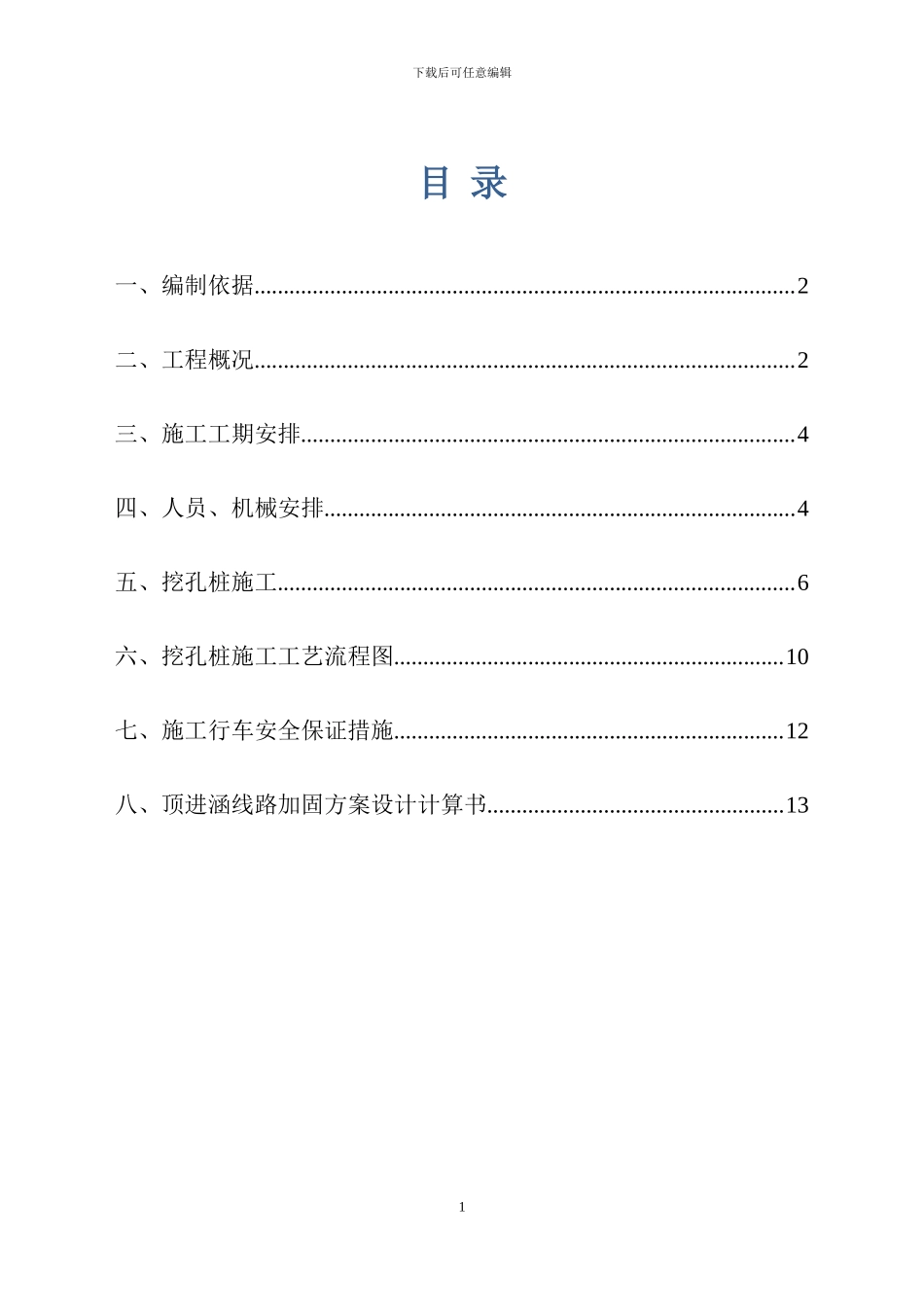

下穿铁路地下通道人工挖孔桩施工方案_第1页
1/31
下穿铁路地下通道人工挖孔桩施工方案_第2页
2/31
下穿铁路地下通道人工挖孔桩施工方案_第3页
3/31
下载后可任意编辑目 录一、编制依据.............................................................................................2二、工程概况.............................................................................................2三、施工工期安排.....................................................................................4四、人员、机械安排.................................................................................4五、挖孔桩施工.........................................................................................6六、挖孔桩施工工艺流程图...................................................................10七、施工行车安全保证措施...................................................................12八、顶进涵线路加固方案设计计算书...................................................131下载后可任意编辑地道/顶进框架涵挖孔桩施工方案一、编制依据1、施工现场实际情况,中铁第四勘察设计院相关施工图纸。2、《铁路技术管理规程》3、《铁路工务安全规则》4、《铁路混凝土与砌体施工及验收法律规范》TB10424—20245、《建筑桩基技术法律规范》JGJ94-2024 6、铁办[2024]190 号《铁路营业线施工及安全管理办法》7、广运发[2024]282 号《广铁(集团)公司铁路营业线施工安全管理实施细则》等相关文件。二、工程概况本工程包括地道三座、顶进框架护管涵二座具体情况如下:①、K1129+038 12m×4.7m 进站地道, 全长 116.05m。2下载后可任意编辑②、K1129+116.8 12m×4.7m 出站地道 全长 115.08m。③、K1129+170 5.25m×3.5m 行包地道 全长 72.51m。④、K1129+303.5 1-1.5×2.0m 框架护管涵 全长 125.0m 其中顶进段长 63.0m。⑤、K1128+769 1-1.5×2.0m 框架护管涵,全长 128.0m 其中顶进段长 60.0m。附表项目地点结构尺寸轨下穿越既有股道挖孔桩布置附注地道K1129+038进站地道进站地道12.0×4.7m全长:116.05m5、3、Ⅰ、Ⅱ(4、6、8、10)4+(4)股主跨 5×3=15 孔 Φ1.5m h-15m跨距 2×9m,附跨 5×2=10 孔h-15m 跨距2×9m上下双层构 暂缓施工K1129+116.8出站地道12.0×4.7m全长:115.08m5、3、Ⅰ、Ⅱ(4、6、8、10)4+(4)股主跨 5×3=15 孔 Φ1.5m h-15m跨距 2×10.7m 无附跨详见设计图K1129+170行包地道5.25×3.5m全长:72.51m5...
