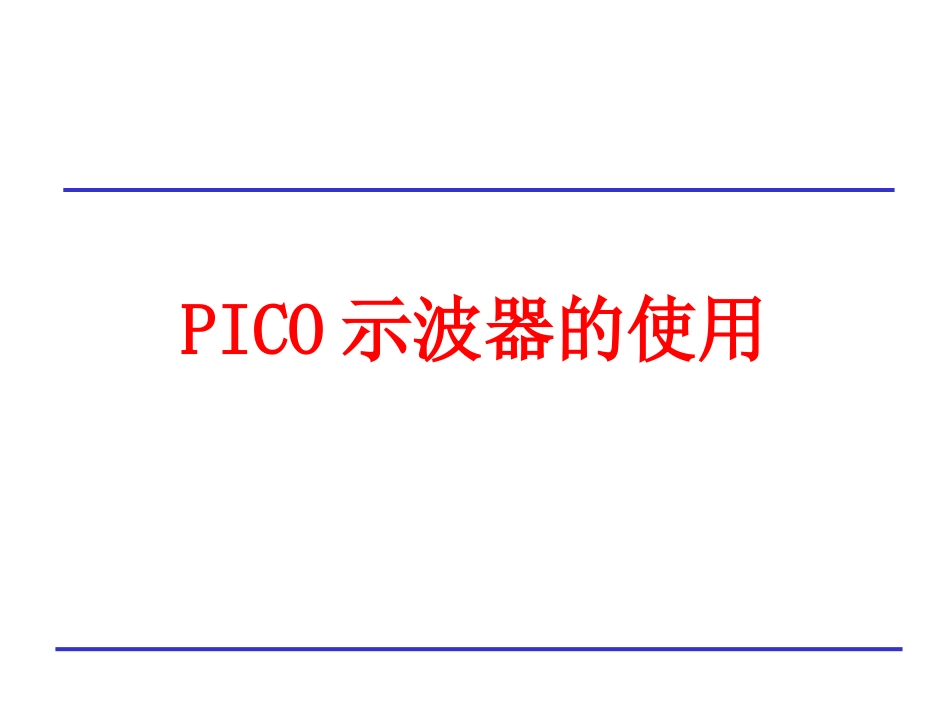

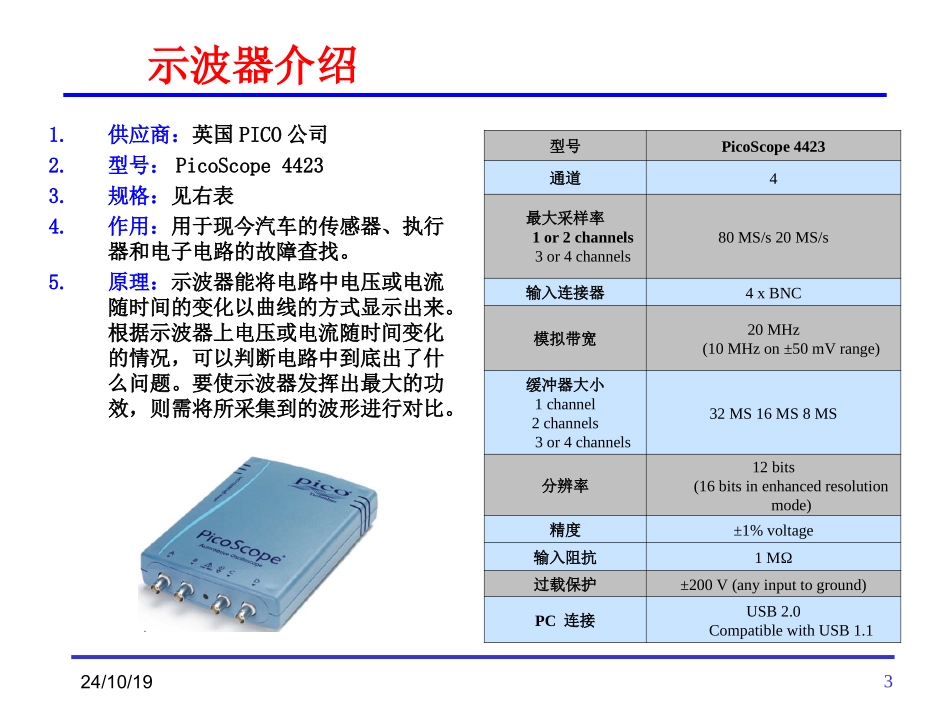

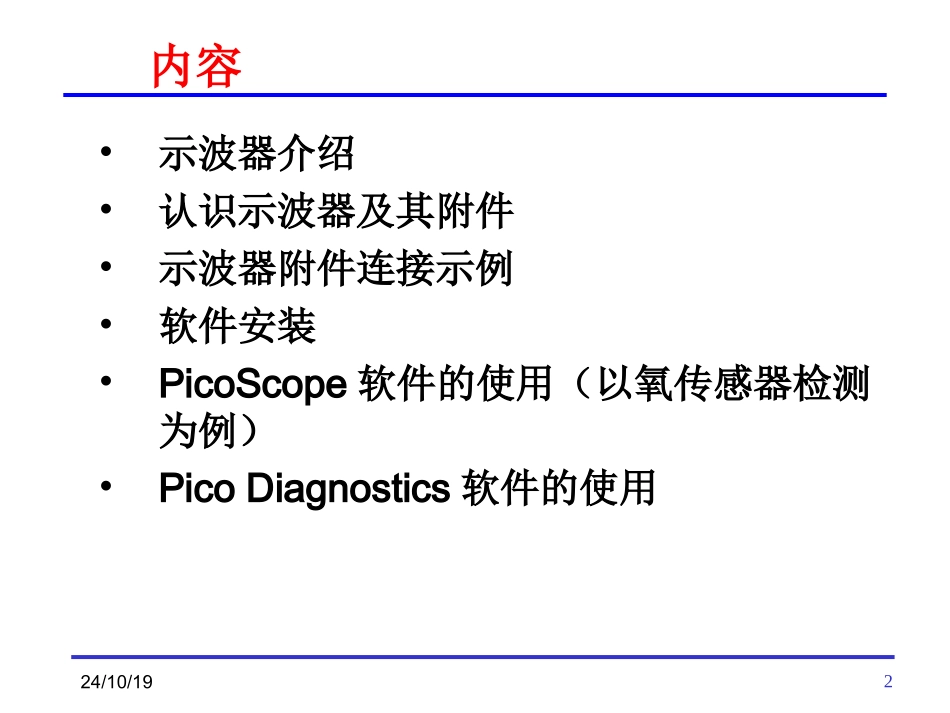

PICO示波器的使用24/10/192内容•示波器介绍•认识示波器及其附件•示波器附件连接示例•软件安装•PicoScope软件的使用（以氧传感器检测为例）•PicoDiagnostics软件的使用24/10/193示波器介绍1.供应商：英国PICO公司2.型号：PicoScope44233.规格：见右表4.作用：用于现今汽车的传感器、执行器和电子电路的故障查找。5.原理：示波器能将电路中电压或电流随时间的变化以曲线的方式显示出来。根据示波器上电压或电流随时间变化的情况，可以判断电路中到底出了什么问题。要使示波器发挥出最大的功效，则需将所采集到的波形进行对比。型号PicoScope4423通道4最大采样率1or2channels3or4channels80MS/s20MS/s输入连接器4xBNC模拟带宽20MHz(10MHzon±50mVrange)缓冲器大小1channel2channels3or4channels32MS16MS8MS分辨率12bits(16bitsinenhancedresolutionmode)精度±1%voltage输入阻抗1MΩ过载保护±200V(anyinputtoground)PC连接USB2.0CompatiblewithUSB1.124/10/194认识PICO示波器及其附件汽车示波器信号输入通道PICO4423汽车示波器USB数据线连接示波器及电脑小鳄鱼夹接头连接用，可以夹住裸露的接线柱或导线TA000数据线连接传感器及示波器，将传感器信号传送到示波器24/10/195认识PICO示波器及其附件电流夹测量蓄电池电流及电压万用表探针探针/刺针连接传感器及TA000数据线，可以隔着绝缘层刺入导线中。衰减器衰减器能够让示波器测量喷油嘴和初级点火波形。它是一个无源的20:1衰减器。这说明输入一个20V的信号，就输出1V的信号。24/10/196插头引线插在传感器插头上次级点火拾取线测试点火线圈电压认识PICO示波器及其附件24/10/197各附件连接示例24/10/198软件安装向导注意：在安装PicoScope软件之前，不要把PicoScope硬件连接到PC电脑。1.安装软件：将示波器自带的光盘软件安装到电脑中；2.软件安装后，一共有2个程序：PicoScope6Automotive：汽车示波器，读取数据。PicoDiagnostics：诊断软件，故障诊断软件。24/10/199PicoScope6Automotive介绍24/10/1910PicoScope6Automotive介绍PicoScope6Automotive使用介绍，为方便理解，以检测氧传感器为例说明。•示波器连接：所需附件及连接方法如图示：接法：1、按照如图所示，将各附件连接好；2、黑色鳄鱼夹夹在蓄电池负极上（接地），探针刺入氧传感器接头信号线。地线氧传感器信号线24/10/19112.启动软件：在开始菜单里选择PicoAutomotive组里的PicoScope图标，或双击桌面上的PicoScope6Automotive图标启动程序。3.打开软件后弹出如下窗口，PicoScope里的下拉菜单与工具栏与其它Windows软件界面类似。工具栏的“汽车”下拉菜单是PicoScope软件重要的特征。这个菜单显示汽车诊断常见测试。当从这个菜单选择其中一项测试，PicoScope会自动：加载适合选择测试的示例波形；为选择的测试自动改变软件设置；显示一个帮助文件，关于进行测试所需的附件、仪器设置、示例波形和其它有用的技术信息。PicoScope6Automotive介绍24/10/1912帮助页面：PicoScope6Automotive介绍24/10/1913氧传感器波形及界面通道信号范围水平放大因子波形水平通过一个方格的时间总数交流或直流停止/开始按钮氧传感器波形纵坐标标尺横坐标标尺增加或减少测量显示值总页数每个方格的时间24/10/1914波形保存：点击“文件”—“保存所有信号波形为”，然后为保存的文件输入文件名称及路径，点击“保存”即可。打开保存的信号波形：点击“文件”-”打开”，找到原来保存的文件即可。PicoScope6Automotive介绍24/10/1915PicoDiagnostics软件操作说明24/10/1916PicoDiagnostics软件操作说明PicoDiagnostics可进行三项测试：CylinderBalance（汽缸平衡）汽缸平衡测试的作用是检测每个汽缸对整个发动机动力输出的贡献。CompressionTest（压缩测试）分相对压缩及绝对压缩，检测各气缸之间的相对压缩压力或各气缸的绝对压力。BatteryTest（蓄电池测试）检测蓄电池电量24/10/1917CylinderBalance汽车平衡测试1.启动PicoDiagnostics软件，点击左边“CylinderBalance”按钮加载程序，弹出以下窗口：2.用USB线连接示波器到电脑上的USB接口。将TA000线缆一头连在示波...
