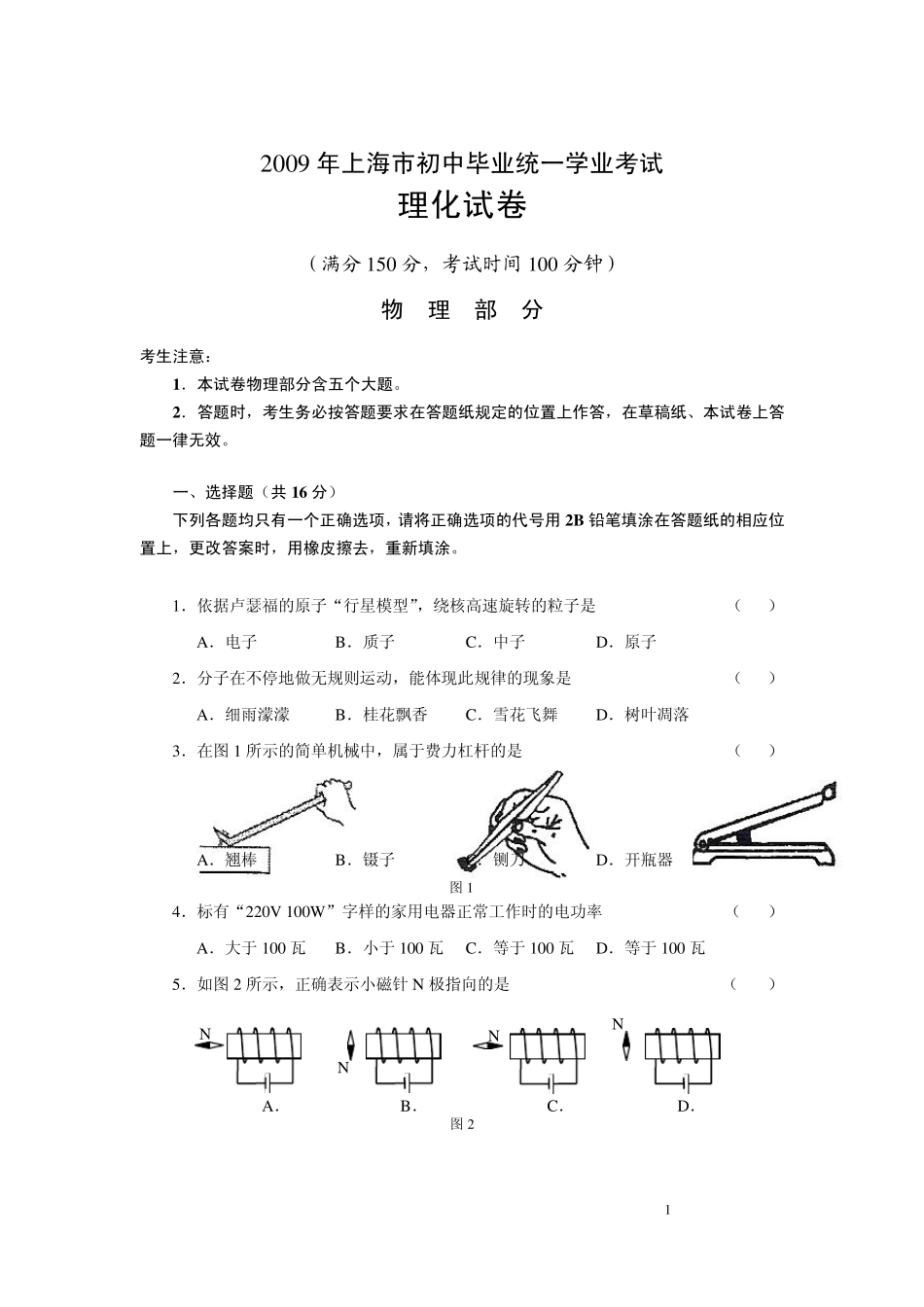

1 2009 年上海市初中毕业统一学业考试 理化试卷 （满分 150 分，考试时间 100 分钟） 物 理 部 分 考生注意： 1．本试卷物理部分含五个大题。 2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。 一、选择题（共 16 分） 下列各题均只有一个正确选项，请将正确选项的代号用 2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。 1．依据卢瑟福的原子“行星模型”，绕核高速旋转的粒子是 （ ） A．电子 B．质子 C．中子 D．原子 2．分子在不停地做无规则运动，能体现此规律的现象是 （ ） A．细雨濛濛 B．桂花飘香 C．雪花飞舞 D．树叶凋落 3．在图 1 所示的简单机械中，属于费力杠杆的是 （ ） A．翘棒 B．镊子 C．铡刀 D．开瓶器 图 1 4．标有“220V 100W ”字样的家用电器正常工作时的电功率 （ ） A．大于 100 瓦 B．小于 100 瓦 C．等于 100 瓦 D．等于 100 瓦 5．如图 2 所示，正确表示小磁针 N 极指向的是 （ ） A． B． C． D． 图 2 N N N N 2 6．如图3 所示，青蛙从跳起到落地的过程中，它的重力势能 （ ） A．一直增大 B．一直减小 C．先增大后减小 D．先减小后增大 7．挂在树上的苹果，静止时受到的一对平衡力是 （ ） A．苹果受到的重力和苹果对树的拉力 B．苹果受到的重力和树受到的重力 C．苹果对树的拉力和树对苹果的拉力 D．苹果受到的重力和树对苹果的拉力 8．P、Q 是同一直线上相距12 米的两点，甲从P 点、乙从Q 点同时沿直线相向而行，它们运动的s-t图像如图4 所示，分析图像可知 （ ） A．甲的速度小于乙的速度 B．经过3 秒，甲、乙相距4 米 C．乙到达P 点时，甲离Q 点6 米 D．甲到达Q 点时，乙离P 点2 米 图3 图4 二、填空题（共 2 6 分） 请将结果填入答题纸的相应位置。 9．家庭照明电路的电压为 （1） 伏，电灯与电灯之间是 （2） 的（选填“串联”或“并联”），电能表是用来测量 （3） 能的仪表。 10．在图5 所示的一些与物理相关的生活现象中，图5 （4） 主要表示力能使物体发生形变；图5 （5） 主要表示力能使物体的运动状态发生改变；图5 （6） 主要表示物体具有惯性。［均选填“（a）”、“（b）”或“（c）”］ （a） （b） （c） 图5 0 1 2 3 4 5 6 t/秒 3 6 9 12 s/米 甲 0 1 2 3...
