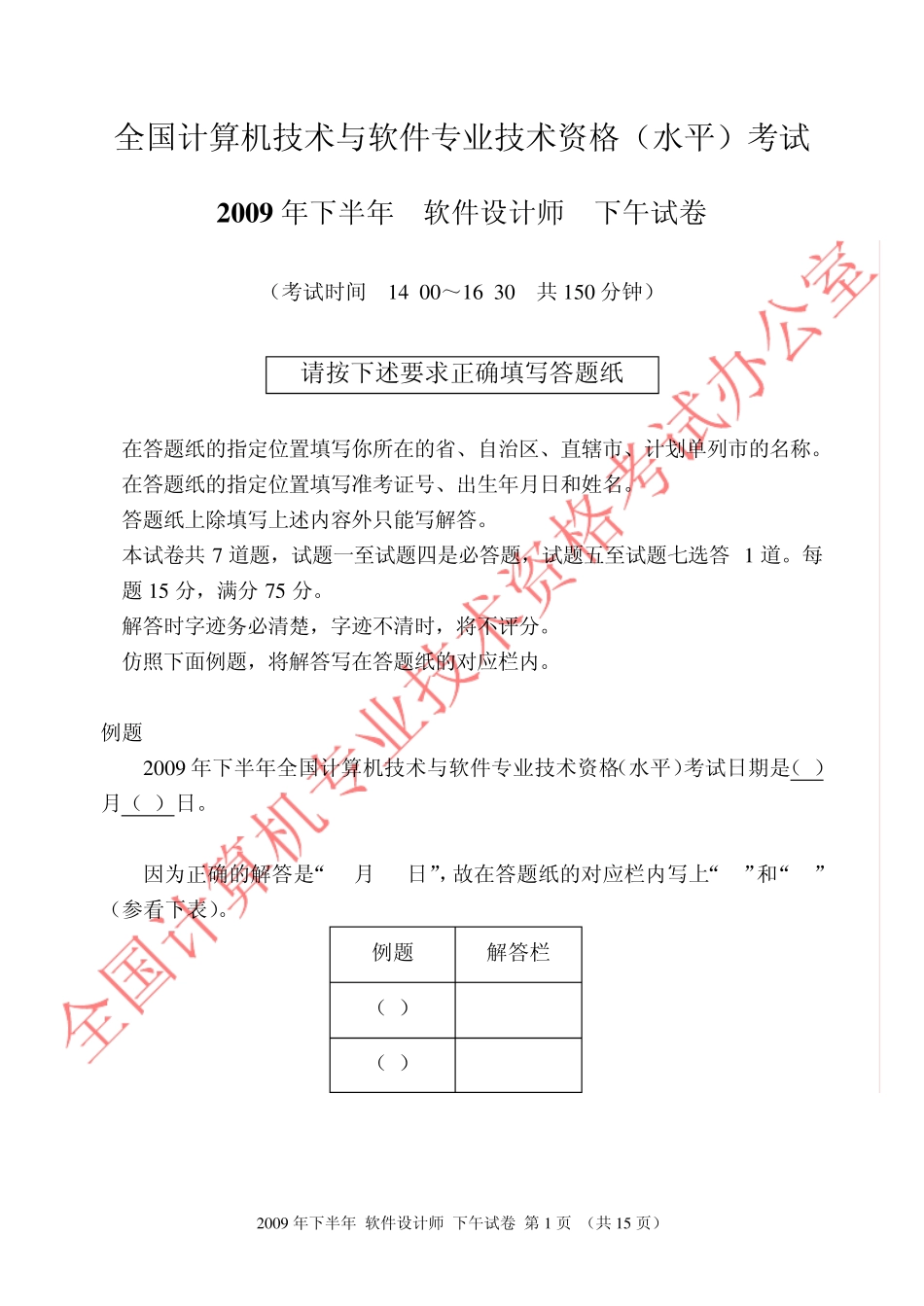

2 0 0 9 年下半年 软件设计师 下午试卷 第1 页 （共1 5 页） 全国计算机技术与软件专业技术资格（水平）考试 2 0 0 9 年下半年 软件设计师 下午试卷 （考试时间 1 4 :0 0 ～1 6 :3 0 共1 5 0 分钟） 请按下述要求正确填写答题纸 1.在答题纸的指定位置填写你所在的省、自治区、直辖市、计划单列市的名称。 2.在答题纸的指定位置填写准考证号、出生年月日和姓名。 3.答题纸上除填写上述内容外只能写解答。 4.本试卷共7 道题，试题一至试题四是必答题，试题五至试题七选答1 道。每题1 5 分，满分7 5 分。 5.解答时字迹务必清楚，字迹不清时，将不评分。 6.仿照下面例题，将解答写在答题纸的对应栏内。 例题 2 0 0 9 年下半年全国计算机技术与软件专业技术资格（水平）考试日期是（1）月（2）日。 因为正确的解答是“11月14日”，故在答题纸的对应栏内写上“11”和“14”（参看下表）。 例题 解答栏 （1） 11 （2） 14 2009 年下半年 软件设计师 下午试卷 第2 页 （共15 页） 试题一（共1 5 分） 阅读以下说明和数据流图，回答问题1至问题4，将解答填入答题纸的对应栏内。 【说明】 现准备为某银行开发一个信用卡管理系统 CCMS，该系统的基本功能为： 1. 信用卡申请。非信用卡客户填写信用卡申请表，说明所要申请的信用卡类型及申请者的基本信息，提交 CCMS。如果信用卡申请被银行接受，CCMS 将记录该客户的基本信息，并发送确认函给该客户，告知客户信用卡的有效期及信贷限额；否则该客户将会收到一封拒绝函。非信用卡客户收到确认函后成为信用卡客户。 2. 信用卡激活。信用卡客户向 CCMS 提交激活请求，用信用卡号和密码激活该信用卡。激活操作结束后，CCMS 将激活通知发送给客户，告知客户其信用卡是否被成功激活。 3. 信用卡客户信息管理。信用卡客户的个人信息可以在 CCMS 中进行在线管理。每位信用卡客户可以在线查询和修改个人信息。 4. 交易信息查询。信用卡客户使用信用卡进行的每一笔交易都会记录在 CCMS 中。信用卡客户可以通过 CCMS 查询并核实其交易信息（包括信用卡交易记录及交易额）。 图1-1 和图1-2 分别给出了该系统的顶层数据流图和0 层数据流图的初稿。 【问题1 】（3 分） 根据【说明】，将图1-1 中的E1~E3 填充完整。 【问题2 】（3 分） 图1-1 中缺少三条数据流，根据【说明】，分别指出这三条数据流的起点和终点...
