WABCO挂车ABS培训教程VIP免费

WABCO挂车ABS培训教程_第1页
1/27
WABCO挂车ABS培训教程_第2页
2/27
WABCO挂车ABS培训教程_第3页
3/27

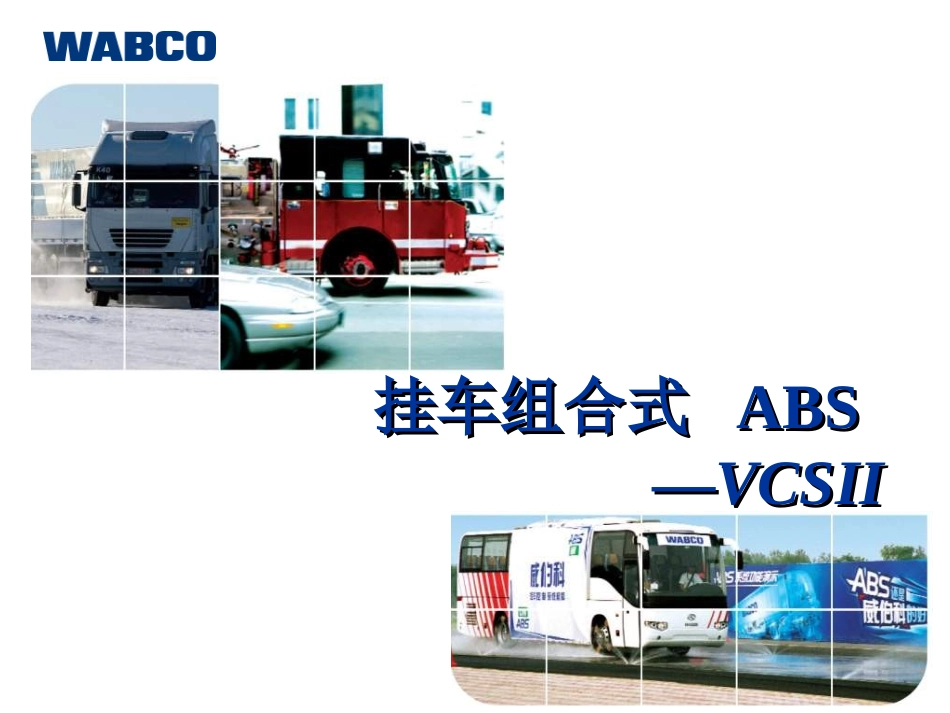

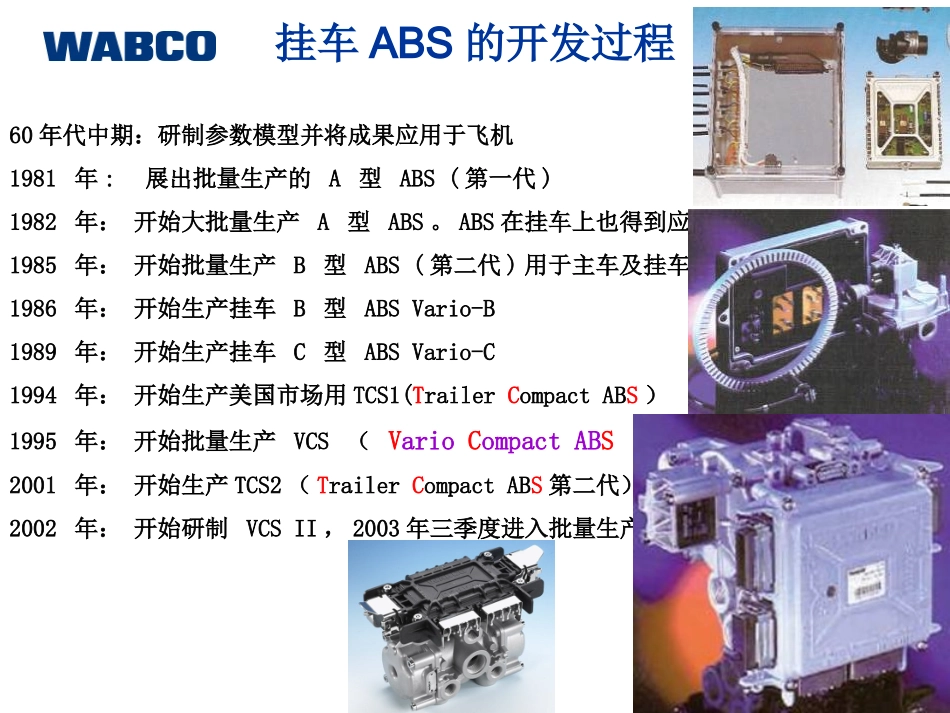

挂车组合式挂车组合式ABSABS——VCSIIVCSII60年代中期:研制参数模型并将成果应用于飞机1981年:展出批量生产的A型ABS(第一代)1982年:开始大批量生产A型ABS。ABS在挂车上也得到应用1985年:开始批量生产B型ABS(第二代)用于主车及挂车1986年:开始生产挂车B型ABSVario-B1989年:开始生产挂车C型ABSVario-C1994年:开始生产美国市场用TCS1(TrailerCompactABS)1995年:开始批量生产VCS(VarioCompactABS)2001年:开始生产TCS2(TrailerCompactABS第二代)2002年:开始研制VCSII,2003年三季度进入批量生产挂车ABS的开发过程VCSII-VarioCompactABS2ndGeneration,即紧凑式的用于挂车的第2代ABS。是一套电子的自我诊断并与标准的气制动系统结合在一起的控制挂车制动行为的系统。VCS失效,常规制动仍然起作用。优点:1、在紧急制动时保持了车辆方向的可操纵性;2、缩短了制动距离,一般情况下可缩短10%左右;3、减少了轮胎的磨损和维修费用;4、减轻了司机的精神负担;5、减少了道路安全事故;6、保险费用优惠;Ø先进的系统设计结构简单,安装、维护方便;先进的报警及诊断系统;防水接头Ø更长的使用寿命ABS电磁阀使用寿命达到2百万次以上Ø更高的系统可靠性系统通过德国交通运输管理局(Kraftfahrt-Bundesamt)的EMC认证Ø更低的能耗同等条件下,威伯科ABS消耗的压缩空气更少,可平均节省燃油1%Ø更短的制动距离相同条件下,威伯科ABS的制动距离可缩短10%左右Ø精确制动,显著的降低轮胎磨损,延长制动气室寿命可有效延长至少10%轮胎寿命,5%气室寿命Ø质量可靠,故障率低威伯科ABS的优点威伯科ABS——给您带来的实际利益ABS——横向稳定性紧急制动时保持了车辆方向的可操纵性——防止侧滑、甩尾任何情况下,ABS都能提供更短的刹车距离010203040506070809005101520253035404550StoppingDistance[m]VehicleSpeed[km/h]conventionalABStractorconv.trailertruck&trailerwithABS车速[公路/小时]刹车距离[米]常规制动拖车ABS+挂车常规制动拖车和挂车均安装ABSABS-缩短制动距离ABS—减少轮胎磨损NOABSWABCOABS11secondsOTHERABS13seconds80km/hsec02468101214有效延长轮胎寿命,降低成本=(o-r)/oVr=o×rdyn=(Vf-Vr)/Vf×100%制动滑移率=制动滑移率Vf=车辆速度Vr=车轮速度ABS工作原理附着系数与滑移率从左图中可以看出,随着轮胎和地面之间滑移率的增加,它们之间的纵向摩擦系数缓慢减小,而横向摩擦系数则显著减小。纵向及横向附着系数与滑转率关系的曲线λ=(Vw-Vv)/Vw×100%其中:λ为滑移率Vw为车辆的速度Vv为车轮的速度Ø纵向摩擦系数,影响车辆制动力的大小,具体表现为制动距离的长短Ø横向摩擦系数,影响车辆保持稳定的能力(防止侧滑的能力)从上图中可以看出,在车轮抱死后,制动距离将变长。但是最严重的问题,此时的车辆丧失了稳定性。任何轻微的侧向力都将导致车辆的跑偏或者甩尾,而且由于车轮不能提供侧向力,此时驾驶员也无法进行转向。ABS的目的:将车轮的滑移率进行控制在一个合理的范围内,充分利用纵向和横向摩擦系数。从而获得较短的制动距离和对车辆可操纵性。ABSECU(3)通过速度传感器(1)和齿圈(2)获得车轮的速度信号,并和车轮速度进行比较,以计算滑移率,并通过电磁阀(4)控制车辆的制动气压,从而实现对制动力的控制,从而最终实现对滑移率的控制。ABS工作原理威伯科ABS——一秒完成3-5次控制循环(点刹)挂车气路VCSIIVCSIIBU1VCSII的系统布置——4S2MYE1ISO7638(5/7wire)诊断ISO1185(24N)YE2BU23轴半挂4S/2M管路图推荐的安装方式:4S/2M,传感器安装在1,3轴车轮部分的部件齿圈、传感器、传感器支架、传感器衬套ISO7638电源5芯电源线1-阀电源,红色、6mm2。2-ECU电源,红/白色、1.5mm2。3-地线,棕/蓝色、1.5mm2。4-地线,棕色、6mm2。5-指示灯接地线,黄/蓝色、1.5mm2。螺旋电源线电源线插座挂车ISO7638和ISO118524NVCSII警告灯Ø作用:用来提醒驾驶员关于VCSII系统的故障Ø功率:不大于5W的仪表灯Ø颜色:黄色Ø位置:仪表盘(ISO7638电源)挂车的左前上方(制动灯电源)Ø安装:正极接点火开关,负极接ISO7638的5号线Ø工作:车速...
