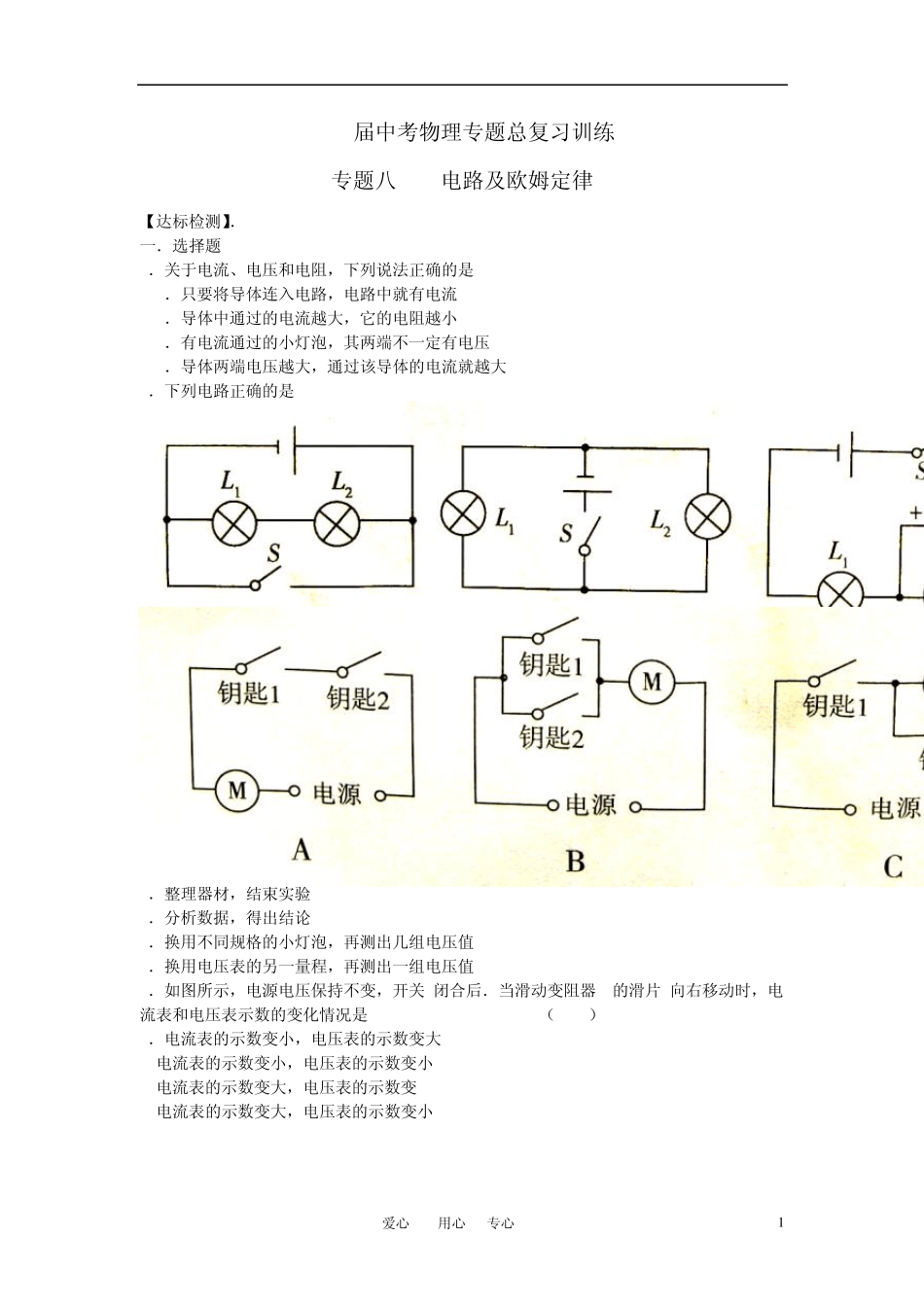

爱心 用心 专心 1 2010届中考物理专题总复习训练 专题八 电路及欧姆定律 【达标检测】． 一．选择题 1．关于电流、电压和电阻，下列说法正确的是 ( ) A．只要将导体连入电路，电路中就有电流 B．导体中通过的电流越大，它的电阻越小 c．有电流通过的小灯泡，其两端不一定有电压 D．导体两端电压越大，通过该导体的电流就越大 2．下列电路正确的是 ( ) 3．某机要室大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，单把钥匙无法打开．图中符合要求的电路是 ( ) 4．在一段电阻不变的导体两端加20V电压时，通过的电流为1A；现在把该导体两端的电压变为5V，则此时通过该导体的电流和它的电阻分别为 ( ) A．0．25A、20Ω B．1A、20Ω C．0．4A、10Ω D．1A、10Ω 5．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab =2V，Ubc=2V，Uac=4V，在表格中记录数据后，下一步应该做的是 ( ) A．整理器材，结束实验 B．分析数据，得出结论 C．换用不同规格的小灯泡，再测出几组电压值 D．换用电压表的另一量程，再测出一组电压值 6．如图所示，电源电压保持不变，开关S闭合后．当滑动变阻器R2的滑片P向右移动时，电流表和电压表示数的变化情况是 （ ） A．电流表的示数变小，电压表的示数变大 B.电流表的示数变小，电压表的示数变小 c.电流表的示数变大，电压表的示数变 D.电流表的示数变大，电压表的示数变小 爱心 用心 专心 2 第5题图 第6题图 第7题图 7．如图是测定小灯泡电功率的实验电路，电路连接正确后闭合开关，发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动，产生这一现象的原因可能是 ( ) A．灯泡断路 B．滑动变阻器短路 C．灯丝电阻值过大 D．滑动变阻器连入电路阻值过大 二.填空题 8．将一根镍铬合金丝均匀拉长接入电路，其电阻将_________；若将这根镍铬合金丝对折后接入电路，其电阻将______________．(填“增大”、“减小”或“不变”) 9.如图所示是学生实验中常用的滑动变阻器．要改变其接人电路中的电阻大小，若一根导线接在c接线柱时，另一根导线应接在_________接线柱上，按你的接法，实验前滑片P应移__________端(均用图中的字母表示)． 10.小刚学习了“欧姆定律”之后，为了了解铅笔芯电阻的大小，他在一支铅笔芯两端加了3V电压,测量通过铅笔芯的电流是150mA，则该铅笔芯电阻为___________Ω ；若加在这支...
