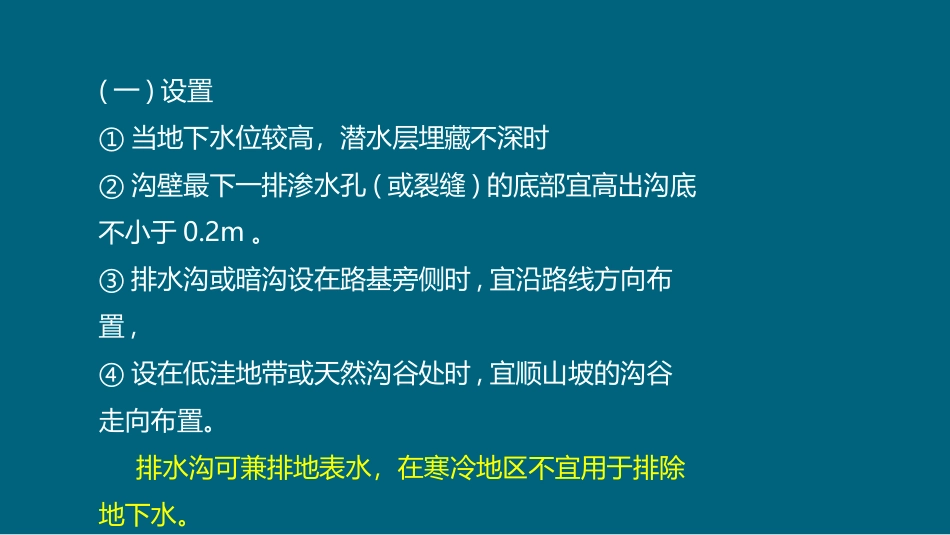

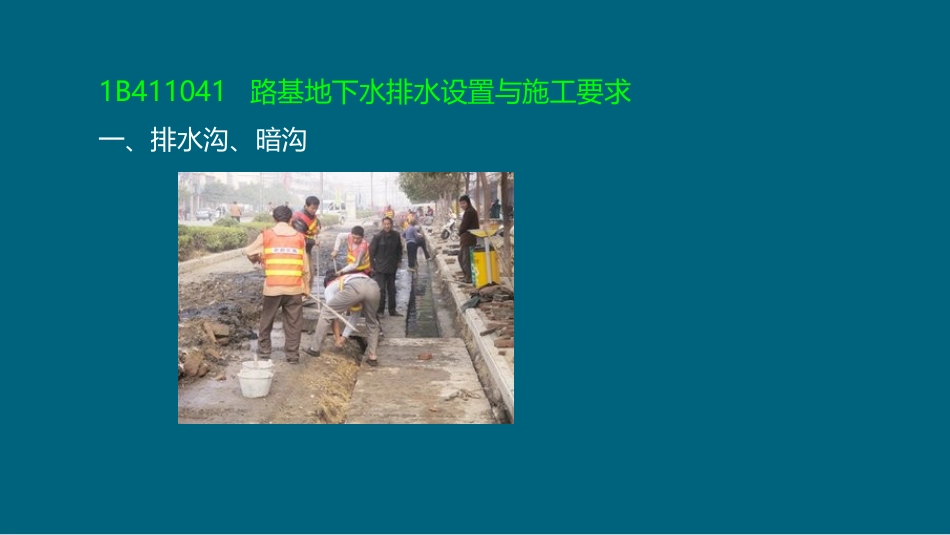

一级建造师公路工程管理与实务安慧1B411041路基地下水排水设置与施工要求一、排水沟、暗沟(一)设置①当地下水位较高，潜水层埋藏不深时②沟壁最下一排渗水孔(或裂缝)的底部宜高出沟底不小于0.2m。③排水沟或暗沟设在路基旁侧时,宜沿路线方向布置,④设在低洼地带或天然沟谷处时,宜顺山坡的沟谷走向布置。排水沟可兼排地表水，在寒冷地区不宜用于排除地下水。二、渗沟(一)设置为降低地下水位或拦截地下水，可在地面以下设置渗沟。渗沟有填石渗沟、管式渗沟和洞式渗沟三种形式，三种渗沟均应设置排水层(或管、洞)、反滤层和封闭层。(二)施工要求1．填石渗沟的施工要求填石渗沟通常为矩形或梯形顶部做封闭层2．管式渗沟的施工要求3．洞式渗沟的施工要求洞式渗沟适用于地下水流量较大的地段，洞壁宜采用浆砌片石砌筑，洞顶应用盖板覆盖，盖板之间应留有空隙，使地下水流入洞内，洞式渗沟的高度要求同管式渗沟。三、渗井(一)设置当路基附近的地面水或浅层地下水无法排除，影响路基稳定时，可设置渗井，将地面水或地下水经渗井通过下透水层中的钻孔流入下层透水层中排除。四、检查井(一)设置为检查维修渗沟，每隔30—50m或在平面转折和坡度由陡变缓处宜设置检查井。1B411042路基地面水排水设置与施工要求一、边沟(一)设置挖方地段和填土高度小于边沟深度的填方地段均应设置边沟。路堤靠山一侧的坡脚应设置不渗水的边沟。在平原区和重丘山岭区，边沟应分段设置出水口。二、截水沟(二)施工要求截水沟长度超过500m时应选择适当的地点设出水口,将水引至山坡侧的自然沟中或桥涵进水口,截水沟必须有牢靠的出水口,必要时须设置排水沟、跌水或急流槽。截水沟的出水口必须与其他排水设施平顺衔接。为防止水流下渗和冲刷,截水沟应进行严密的防渗和加固,地质不良地段和土质松软、透水性较大或裂隙较多的岩石路段,对沟底纵坡较大的土质截水沟及截水沟的出水口,均应采用加固措施防止渗漏和冲刷沟壁。三、排水沟排水沟的施工应符合下列规定：1．排水沟的线形要求平顺，尽可能采用直线形，转弯处宜做成弧线，其半径不宜小于10m，排水沟长度根据实际需要而定，通常不宜超过500m。2．排水沟沿路线布设时，应离路基尽可能远一些，距路基坡脚不宜小于3～4m。四、跌水与急流槽跌水与急流槽的施工应符合下列规定：1．跌水与急流槽必须用浆砌圬工结构，跌水的台阶高度可根据地形、地质等条件决定，多级台阶的各级高度可以不同，其高度与长度之比应与原地面坡度相适应。2．急流槽的纵坡不宜超过1：1．5，同时应与天然地面坡度相配合。3．当急流槽很长时，应分段砌筑，每段不宜超过10m，接头用防水材料填塞，密实无空隙。4．急流槽的砌筑应使自然水流与涵洞进、出口之间形成一个过渡段五、拦水缘石拦水缘石的施工应符合下列规定：1．为避免高路堤边坡被路面水冲毁可在路肩上设拦水缘石3.设拦水缘石路段的路肩宜适当加固。六、蒸发池蒸发池的施工应符合下列规定：1．用取土坑作蒸发池时与路基坡脚间的距离不应小于5～10m。2．坑底部应做成两侧边缘向中部倾斜0.5％的横坡3．蒸发池的容量不宜超过200～300m3，蓄水深度不应大于1.5～2.Om。4.蒸发池的设置不应使附近地区泥沼化及影响当地环境卫生。谢谢
