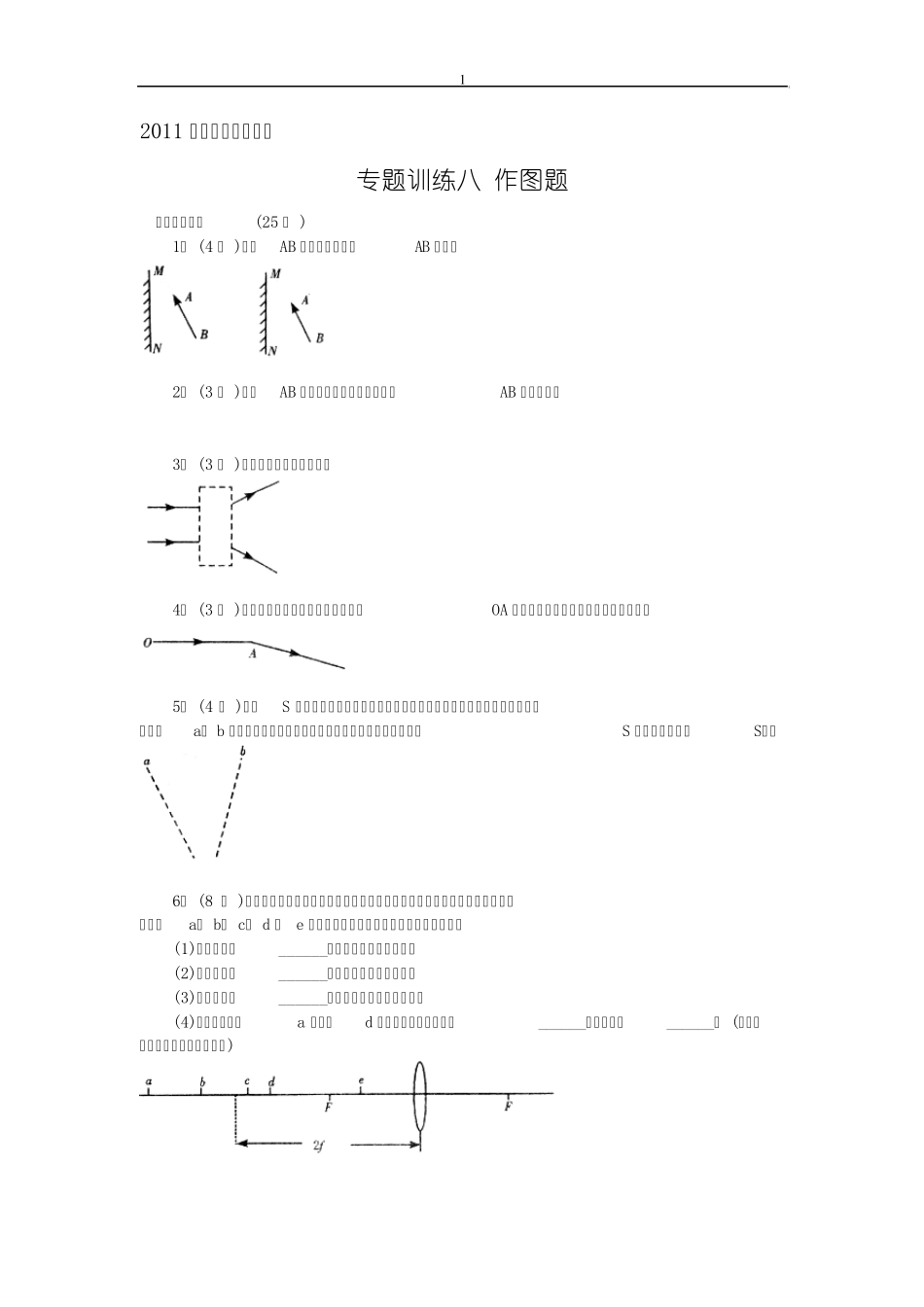

1 2011 中考物理专题训练 专题训练八 作图题 一、光学部分(25 分 ) 1． (4 分 )物体AB 放在平面镜前，AB 的像． 2． (3 分 )物体AB 放在平面镜前，画出能看到AB 像的范围． 3． (3 分 )在图中画出合适的透镜． 4． (3 分 )利用三种不同的光学透镜改变光线OA 的方向，在图中画出合适的光学元件． 5． (4 分 )图中S 为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别与虚线a、 b 重合，根据平面镜成像规律在图中画出平面镜，并找出S 在平面镜里的像S′． 6． (8 分 )在“观察凸透镜所成的像”的实验中，保持凸透镜的位置不变，先后把烛焰放在．a、 b、 c、 d 和 e 点，如图所示，同时调整光屏的位置，那么 (1)把烛焰放在______点，图上出现的像最小； (2)把烛焰放在______点，屏上出现的像最大； (3)把烛焰放在______点，屏上不出现烛焰的像； (4)如果把烛焰从a 点移到d 点，像到凸透镜的距离______，像的大小______． (填“变大”“变小”或“不变”) 2 二、力学部分(35 分 ) 7． (5 分 )沿斜面用50 N 的力拉重为100 N 的小车，用力的图示法表示所受的拉力和重力． 8． (5 分 )如图所示，O 是杠杆的支点，画出力的力臂，并用字母L 表示． 9． (5 分 )一个质量为2 kg 的木球漂浮在水面上，用力的图示法画出木球静止时的受力情况．(g＝ 10 N/kg) 10． (5 分 )重 15 N 的小球，用细绳拴在墙上，已知球对墙面的压力为6 N，用力的图示法画出小球受到的重力和墙受的压力． 11． (5 分 )小强想把一货物吊到楼上去，已知货物重1000 N，小强最大的拉力为300 N，如果使用滑轮组，至少需要几个滑轮？如何装配？ 12． (5 分 )要想用一个最小的力，推着一个圆筒越过障碍物，试在图上画出此力的作用点和方向． 13． (5 分 )在杠杆上的A 点挂一重物，在 C 点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置．试画出这个力的示意图和力臂． 三、电学部分(电和磁、家用电路设计题) (40 分 ) 14． (5 分 )请在图中标出条形磁体的两极． 3 15． (5 分 )已知通电螺线管中的电流方向，标出小磁针的N 极． 16． (5 分 )图中小磁针静止在通电螺线管旁，请你在图上标明： (1)电源的正负极； (2)通电螺线管的N、 S 极； (3)磁感线的方向． 17． (5 分 )将电磁铁连入你设计的电路中(在方框内完成)，要求：使小磁针静...
