2024年大数据中心机房冷通道管理系统技术方案设计VIP免费

2024年大数据中心机房冷通道管理系统技术方案设计_第1页
1/10
2024年大数据中心机房冷通道管理系统技术方案设计_第2页
2/10
2024年大数据中心机房冷通道管理系统技术方案设计_第3页
3/10

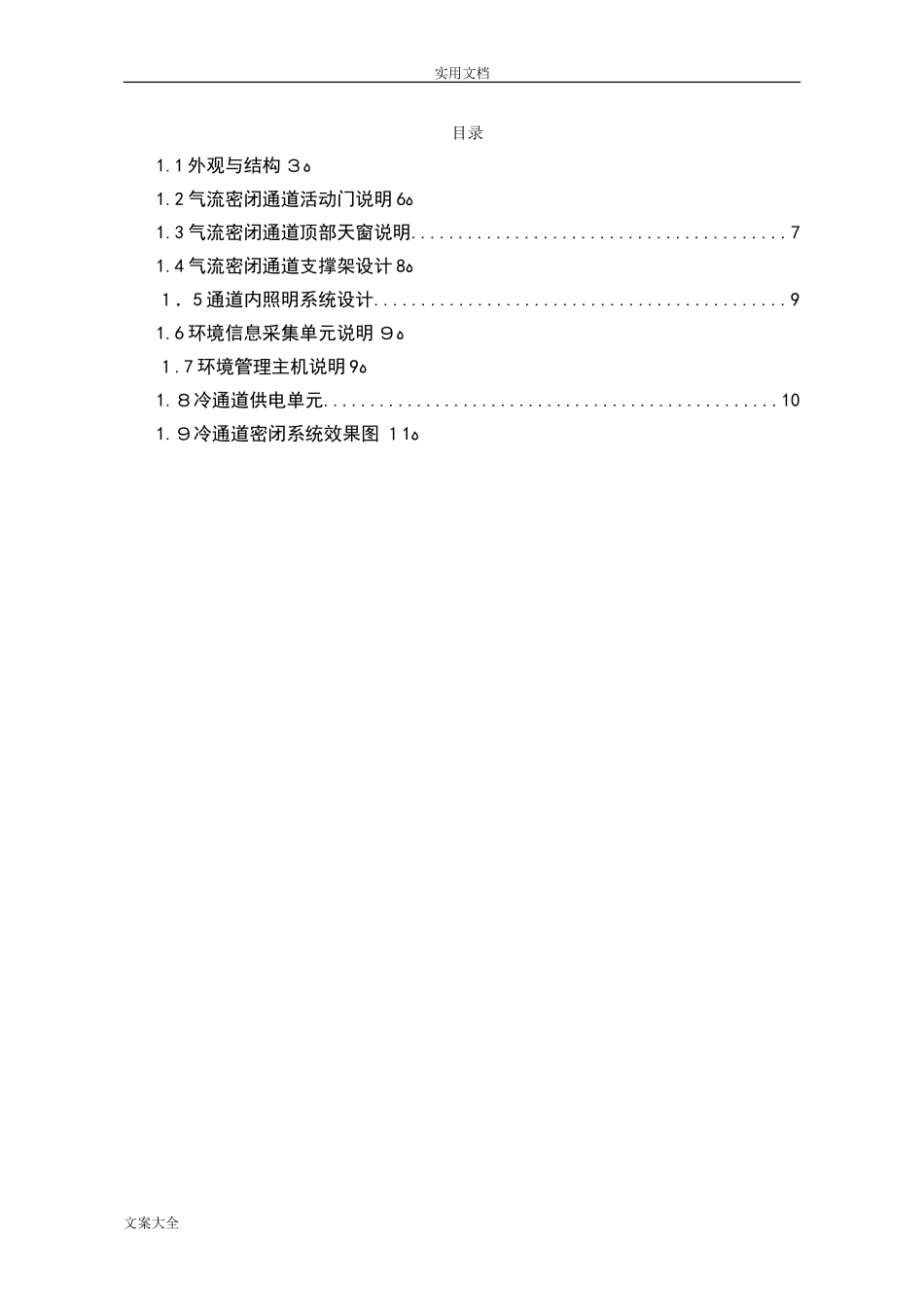

实用文档数据中心机房冷通道系统技术方案书2018年7月10日文案大全实用文档目录1.1外观与结构ﻩ31.2气流密闭通道活动门说明ﻩ61.3气流密闭通道顶部天窗说明........................................71.4气流密闭通道支撑架设计ﻩ81.5通道内照明系统设计............................................91.6环境信息采集单元说明ﻩ91.7环境管理主机说明ﻩ91.8冷通道供电单元.................................................101.9冷通道密闭系统效果图ﻩ11文案大全实用文档1.1外观与结构1)冷通道上部顶盖采用平顶结构,设计比机柜顶部高450mm,顶盖总宽为1305mm,模块式栅格标准设计,互换性强,安装简便。(此图只作功能参考,不作为产品标准样式.)冷通道图例说明:冷通道活动门(采用平开门或推拉门)、活动天窗、冷通道龙骨、通道门组件、机柜、600x600mm全钢抗静电活动地板、冷气送风位、⑧中央智能控制单元2)活动天窗开启后冷通道的净高大于2米或以上,不影响日常维护工作文案大全8实用文档3)冷通道为单元模块式设计,每个单元均能独立安装,并能与相邻的单元连接,互换性强,万能灵活组装。框架与机柜水平支架水平连接,除了起到加固通道本身,还具备方便扩展的功能。单条冷通道设计图4)列头与列尾间分别设置一对活动门,密闭效果好,遏制冷空气流有效地在进入设备。文案大全实用文档通道门打开状态通道门关闭状态5)冷通道的活动门设计为常闭状态,安装自动闭门装置。门均制有缓冲密闭装置,提供较好防护。双向安装推拉把手,开关门具有良好的手感,门与机架的配合严密,间隙少于3mm。推拉把手自动闭门装置6)门眉正中设置紧急声光预警装置,通道内安装位监控摄像设。声光预警装置文案大全实用文档7)冷通冷通道预置端口与机房消防整体联动,能根据消防信号(开关量信号)自动打开活动天窗并满足通道内的消防需求。8)冷通道所有单元组件全部采用独具良好耐磨性、耐蚀性,精细加工,整体冲压成型,高可靠接触,单元开启寿命试验应不少于5000次以上,安全耐用无松动现象,保证气流输出密封性。9)每条冷通道设计独立的环境检测,通过实时检测通道内的温度、湿度值,同时通过回差值设置防止当前温湿度值达到临近控制值时产生控制振荡,可将产生的控制振荡控制在允许的范围内。10)冷通道首端设计集成控制面板天窗,通过过承托侧梁安装机柜正面的顶部,无空隙泄漏,保证密封冷通道内的气体组织,同时合理设计位置安装烟感、温湿度等传感器用于检测通道内的温度、烟雾值。传感器集成天窗设计图1.2气流密闭通道活动门说明1)通道门采用平对外开门的方式,门上设置观察窗口,尺寸达到400(W)mm×650mm(H)。观察口使用附膜钢化玻璃,厚度不低于5mm,透光度达到99%,符合GB15763.2-2005《建筑用安全玻璃》标准,防止玻璃粉碎而造成对数据机房及维护人员的影响。文案大全实用文档通道门观察口设计图2)活动门常闭状态设计,安装缓冲密闭装置,提供较好防护。门与机架间的密合度严密,有效遏制气流。1.3气流密闭通道顶部天窗说明1)天窗采用钢制框+附膜钢化玻璃的形式,钢制框材料厚度≥1.5mm,附膜钢化玻璃厚度不低于5mm,透光度达到99%,所使用的材料符合GB15763.2-2005《建筑用安全玻璃》标准,防止玻璃粉碎而造成对数据机房及维护人员的影响。2)天窗以800mm宽为单元设计,每个单元均能独立安装,并能与相邻的单元连接,通过承托侧梁安装机柜正面的顶部,无空隙泄漏,保证密封冷通道内的气体组织。3)天窗采用免工具固定在支架上,方便拆、装和日常维护。4)旋转天窗通过窗磁控制打开,能根据机房提供的消防联动信号自动打开,感应开启时间不能超过3S,打开角度应≥88°,活动天窗占冷通道总面积不少于80%以上,能满足通道内的消防需求。文案大全实用文档冷通道活动天窗密闭状态图电磁力锁控组件参数技术参数:工作电压:12VDV额定功率:2.5W吸附力F≥10KG@D=0MM,12VDC(可吸附起表面平整10KG物体)5)旋转天窗设计具有自动复位功能,遇到天窗开启后,通过复位键使旋转天窗自动闭合上,避免操作人员采用手动对天窗关闭。1.4气流密闭通道支撑架设计1)支撑架采用冷轧钢板,材料厚...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

2024年大数据中心机房冷通道管理系统技术方案设计
