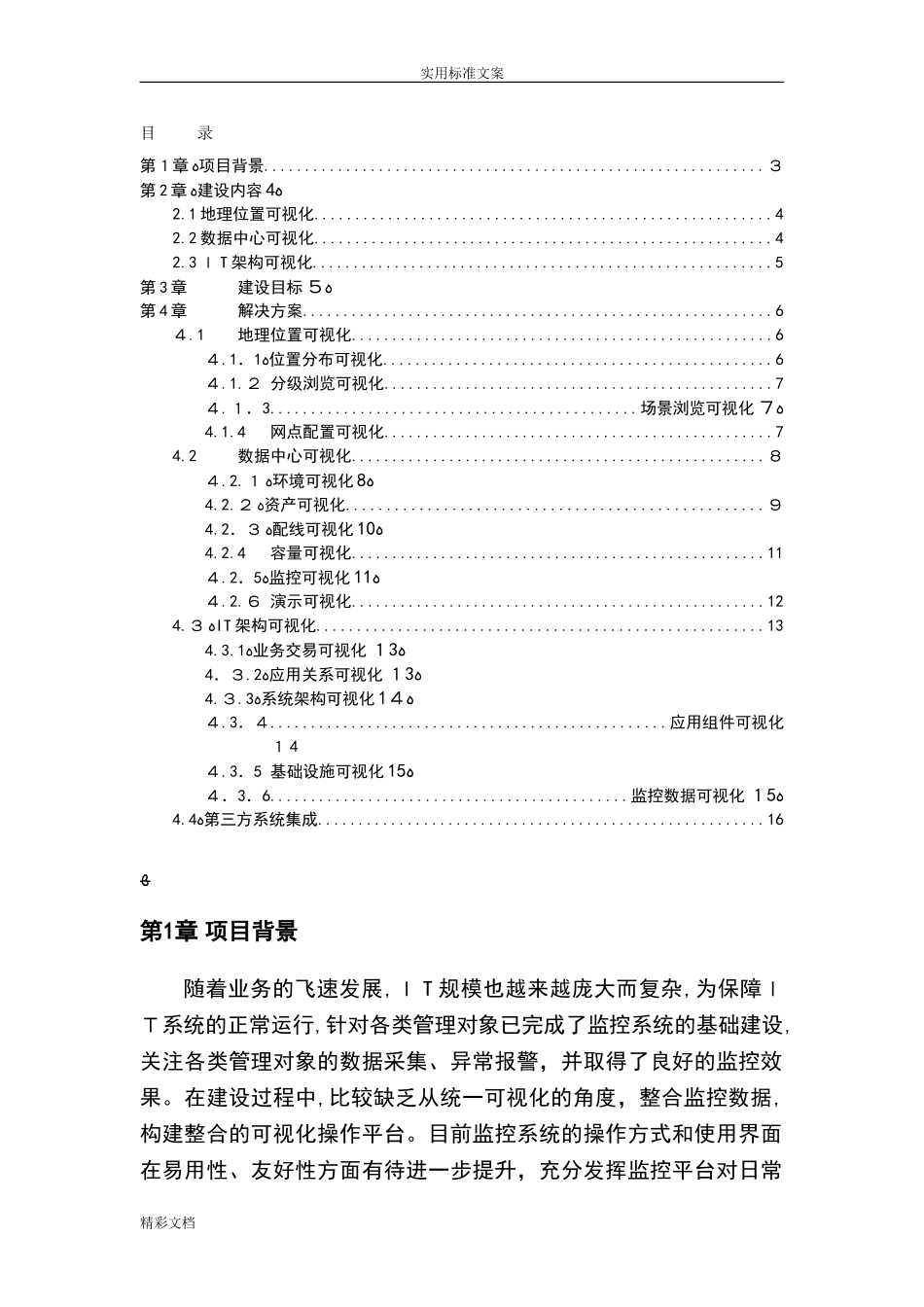

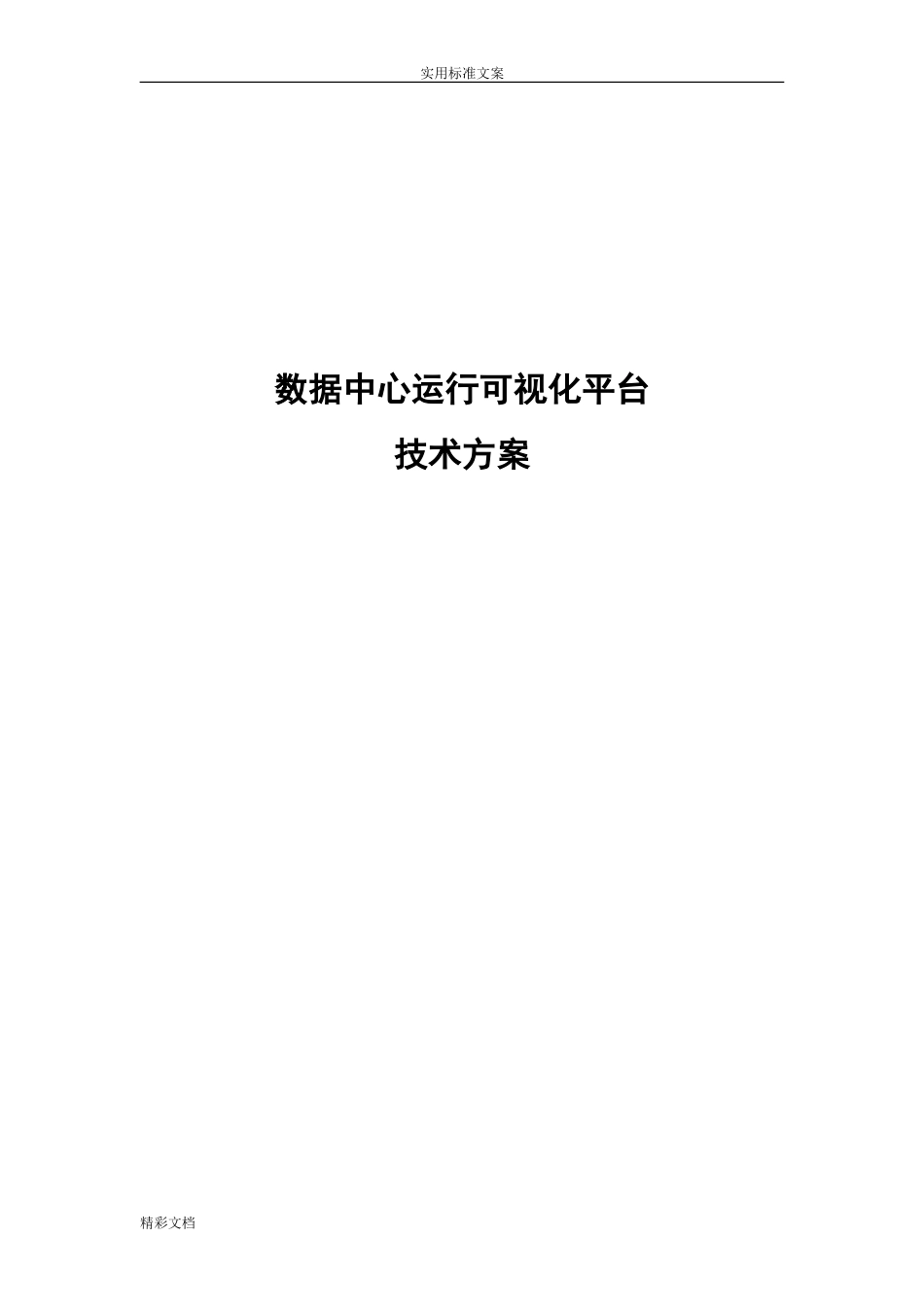

实用标准文案数据中心运行可视化平台技术方案精彩文档实用标准文案北京优锘科技有限公司201５-08-13精彩文档实用标准文案目录第１章ﻩ项目背景.............................................................３第2章ﻩ建设内容ﻩ42.1地理位置可视化........................................................42.2数据中心可视化........................................................42.3ＩT架构可视化........................................................5第3章建设目标ﻩ５第4章解决方案..........................................................6４.1地理位置可视化....................................................6４.1．1ﻩ位置分布可视化................................................6４.1.２分级浏览可视化................................................7４.１．3.............................................场景浏览可视化ﻩ７4.1.4网点配置可视化................................................74.2数据中心可视化...................................................８４.2.１ﻩ环境可视化ﻩ84.2.２ﻩ资产可视化...................................................９4.2．３ﻩ配线可视化ﻩ104.2.4容量可视化...................................................11４.2．5ﻩ监控可视化ﻩ11４.2.６演示可视化...................................................124.３ﻩIT架构可视化.......................................................134.3.1ﻩ业务交易可视化ﻩ１34．３.2ﻩ应用关系可视化ﻩ１34.３.3ﻩ系统架构可视化ﻩ1４４.3．４.................................................应用组件可视化１4４.3．5基础设施可视化ﻩ15４．3．6............................................监控数据可视化ﻩ１54.4ﻩ第三方系统集成.......................................................16ﻬ第1章项目背景随着业务的飞速发展,ＩT规模也越来越庞大而复杂,为保障ＩＴ系统的正常运行,针对各类管理对象已完成了监控系统的基础建设,关注各类管理对象的数据采集、异常报警，并取得了良好的监控效果。在建设过程中,比较缺乏从统一可视化的角度，整合监控数据,构建整合的可视化操作平台。目前监控系统的操作方式和使用界面在易用性、友好性方面有待进一步提升，充分发挥监控平台对日常精彩文档实用标准文案工作的支撑作用。存在如下问题：监控展示缺乏从业务到IＴ的端到端全景视图，各个技术团队只能看到管理范围内的监控对象和内容，缺乏对关联业务和所依赖基础设施的关联分析和可视化管理能力，对系统整体的理解存在一定偏差。应用系统监控缺乏全景视角,各个系统采用独立监控的方式，无法从应用端到端管理的角度，实现跨系统的监控分析和可视化管理,在出现应用系统运行出现故障时,无法快速定位到发生故障的根源应用系统,同时,在一个应用系统监控报警时，无法判断其所影响的关联应用系统。应用层监控与系统层监控整合程度较低,当应用系统出现故障时，无法快速定位是应用本身问题,还是所支撑的ＩT组件问题。同时，在系统层面出现故障时,无法直观评估其所影响的应用系统范围。系统层监控与物理层监控脱节，当系统层出现故障时,无法定位其所依赖的基础设施和硬件设备。同时，当物理设备出现故障时，无法判断其所影响的系统平台范围。因此,在统一可视化监控平台的建设过程中，会着力从“平台整合,组织结合，用户友好”的角度出发，借鉴先进数据中心可视化监控管理的理念,结合实际情况，引入业界领先的前端工具平台，构建直观易用、功能完备、体系统一的新一代可视化监控平台。第2章建设内容2.1地理位置可视化实现GoogｌeEarth式的地球立体全景展示，以直观互动的3D可视化交互技术，悬浮方式显示多个数据中心节点3Ｄ机房管理场景,并可点击场景效果图进入该数据中心或节点的3D虚拟仿真管理场景。支持GoogleEarth式层级化递进地进行全球级浏览、国家级浏精彩文档实用标准文案览、省区级浏览以及城市级浏览。结合各数据中心真实的...
