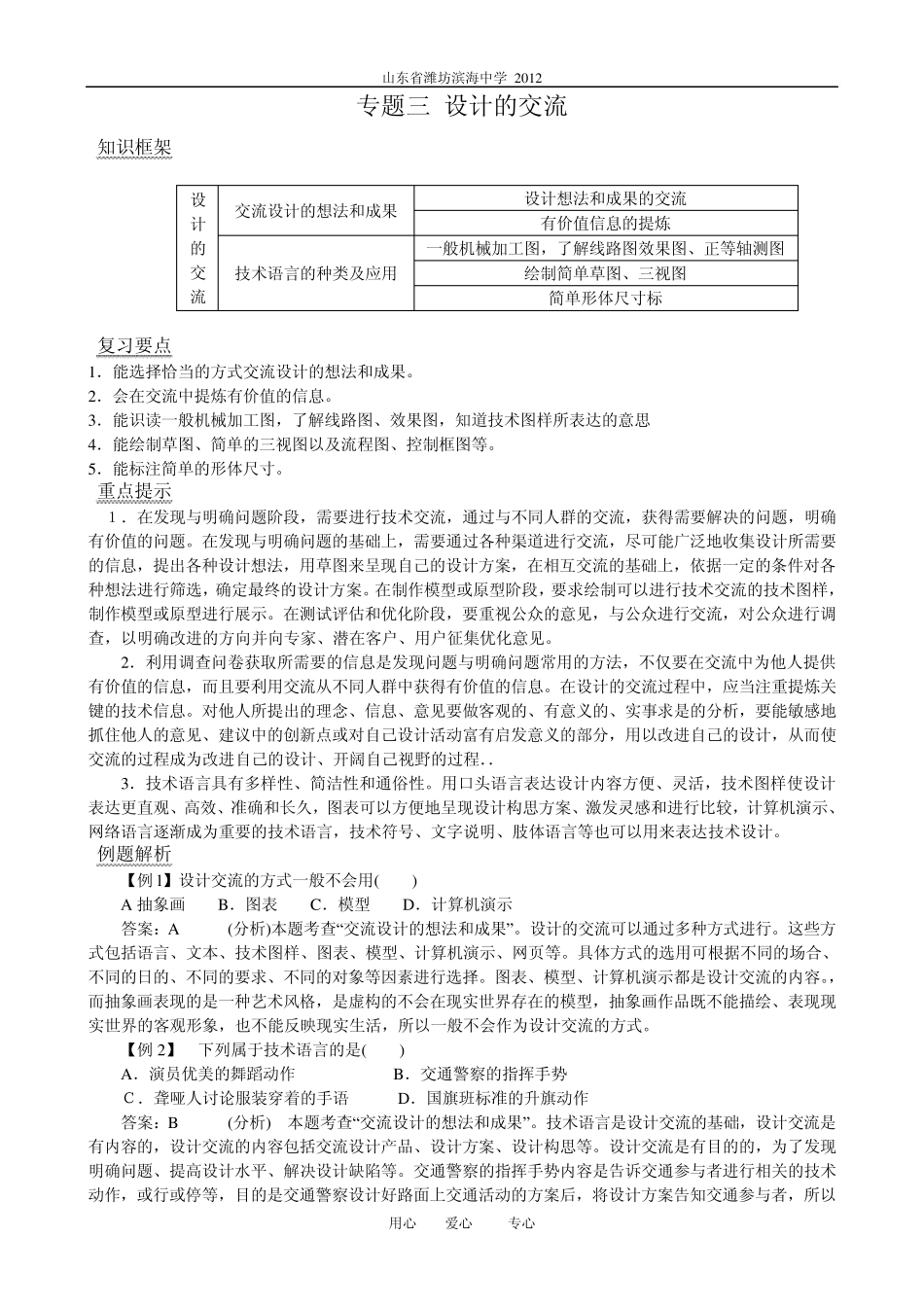

山东省潍坊滨海中学 2012 用心 爱心 专心 专题三 设计的交流 知识框架 设计的交流 交流设计的想法和成果 设计想法和成果的交流 有价值信息的提炼 技术语言的种类及应用 一般机械加工图，了解线路图效果图、正等轴测图 绘制简单草图、三视图 简单形体尺寸标 复习要点 1．能选择恰当的方式交流设计的想法和成果。 2．会在交流中提炼有价值的信息。 3．能识读一般机械加工图，了解线路图、效果图，知道技术图样所表达的意思 4．能绘制草图、简单的三视图以及流程图、控制框图等。 5．能标注简单的形体尺寸。 重点提示 １．在发现与明确问题阶段，需要进行技术交流，通过与不同人群的交流，获得需要解决的问题，明确有价值的问题。在发现与明确问题的基础上，需要通过各种渠道进行交流，尽可能广泛地收集设计所需要的信息，提出各种设计想法，用草图来呈现自己的设计方案，在相互交流的基础上，依据一定的条件对各种想法进行筛选，确定最终的设计方案。在制作模型或原型阶段，要求绘制可以进行技术交流的技术图样，制作模型或原型进行展示。在测试评估和优化阶段，要重视公众的意见，与公众进行交流，对公众进行调查，以明确改进的方向并向专家、潜在客户、用户征集优化意见。 2．利用调查问卷获取所需要的信息是发现问题与明确问题常用的方法，不仅要在交流中为他人提供有价值的信息，而且要利用交流从不同人群中获得有价值的信息。在设计的交流过程中，应当注重提炼关键的技术信息。对他人所提出的理念、信息、意见要做客观的、有意义的、实事求是的分析，要能敏感地抓住他人的意见、建议中的创新点或对自己设计活动富有启发意义的部分，用以改进自己的设计，从而使交流的过程成为改进自己的设计、开阔自己视野的过程．． 3．技术语言具有多样性、简洁性和通俗性。用口头语言表达设计内容方便、灵活，技术图样使设计表达更直观、高效、准确和长久，图表可以方便地呈现设计构思方案、激发灵感和进行比较，计算机演示、网络语言逐渐成为重要的技术语言，技术符号、文字说明、肢体语言等也可以用来表达技术设计。 例题解析 【例 l】设计交流的方式一般不会用( ) A 抽象画 B．图表 C．模型 D．计算机演示 答案：A (分析)本题考查“交流设计的想法和成果”。设计的交流可以通过多种方式进行。这些方式包括语言、文本、技术图样、图表、模型、计算机演示、网页等。具体方式的选用可根据不同的场合、不同的日的、不同的...
