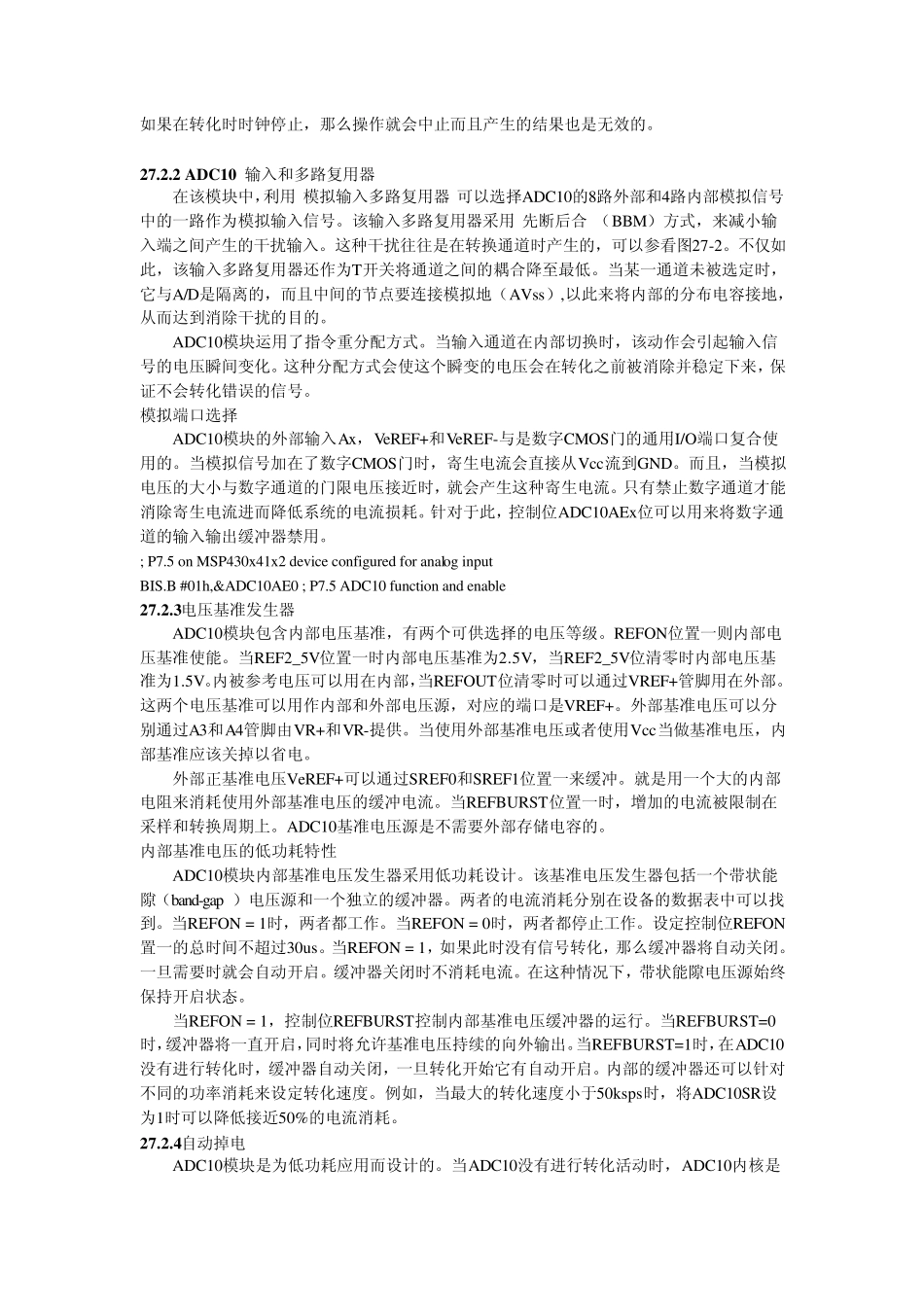

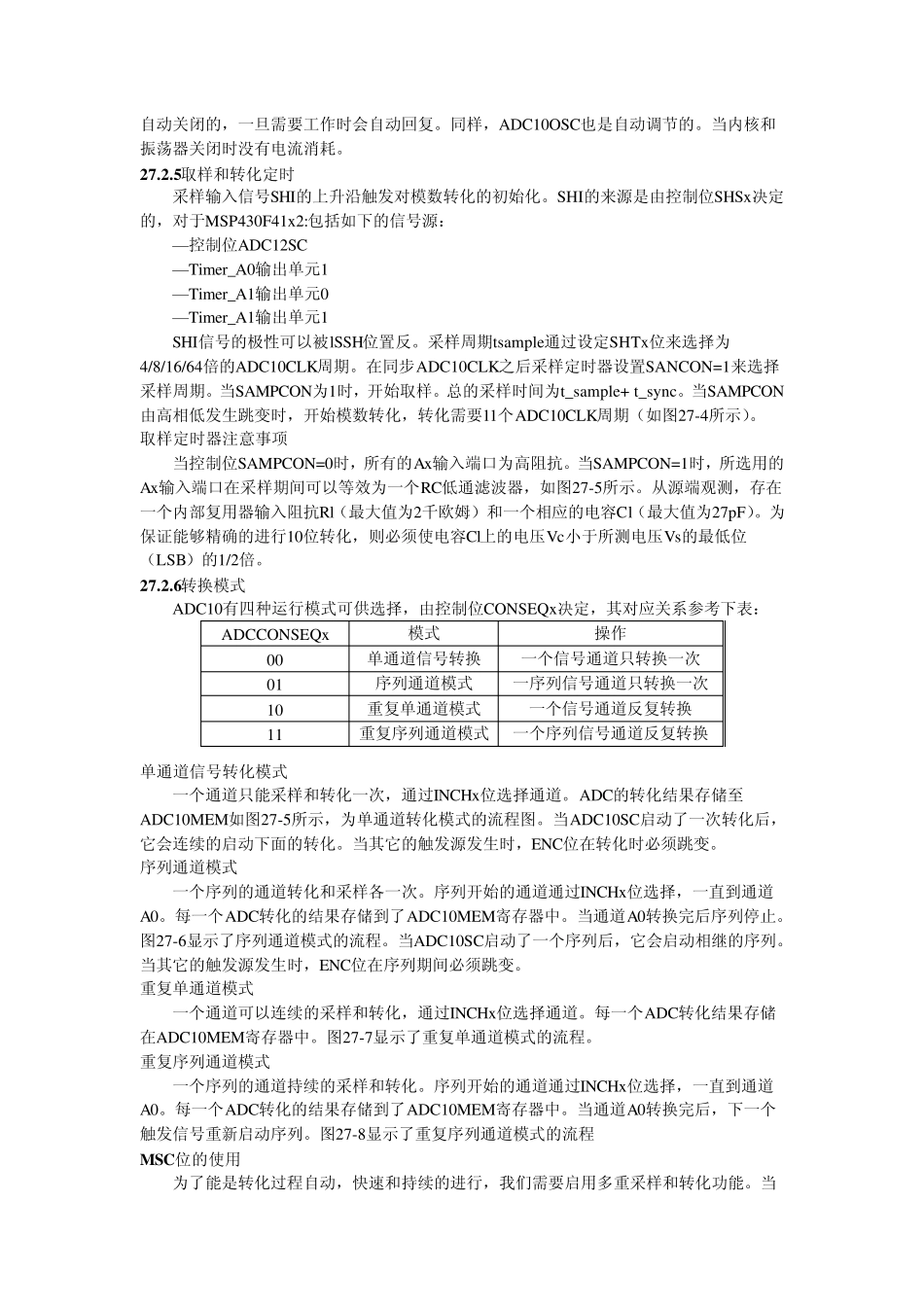

ADC10 ADC10模块是一个高效的10位模—数转换器。本章节将主要介绍MSP430F41x2单片机的ADC10模块。 27.1 ADC10介绍 ADC10模块支持高速的10位的模数转换。该模块应用了包括一个10位的SAR内核，采样选择控制、基准电压发生器以及数据传输控制器（DTC）。DTC使得ADC10采样转换以及储存在存储器的任何位置不需要CPU的介入。该模块可以通过用户软件来配置来获得多种应用。 ADC10 的特性包括： -最大转化速度超过200-ksps； -无数据丢失的单调的10位转化器； -采样—保持由可编程的采样周期控制； -利用软件，Timer_A对采样进行初始化； -选择芯片内部的基准电压发生器（1.5V或2.5V）； -软件选择外部或内部基准； -12路独立可配置的外部输入通道； -内部温度传感器转化通道，参考电压为AVcc和外部基准； -可选的转换时钟源； -四种转化模式：单通道模式，重复单通道模式，序列模式和重复序列模式； -ADC内核和基准电压可以单独掉电； -用于自动存储转换结果的数据传输控制器 图 27−1 是ADC10 的方块图. 27.2 ADC10 Operation ADC10模块可以通过用户软件来设置。接下来，我们对ADC10的结构和操作进行讨论 27.2.1 10位ADC核 ADC内核将输入的模拟信号转化成一个10位的数字信号并将转化的结果存储到ADC10MEM寄存器中。该内核利用两个可编程选择的电压基准（VR+和VR-）来限制转化的最大和最小电压。当输入信号大于或等于VR+时，数字输出结果（N_ADC）将取满（03FFh），而当输入信号小于或等于VR-时，数字输出结果（N_ADC）将为0。在转化—控制寄存器中选择输入通道和设定电压基准（VR+和VR-）。转换结果可以是二进制形式或二进制的补码形式。用二进制形式表示ADC结果时的转换公式为： 1023inRAD CRRVVNVV 该内核由两个控制寄存器设定，分别为ADC10CTL0 和ADC10CTL1。ADC10ON位控制内核使能。除了少数控制位，其他控制为必须在ENC = 0时才能更改。ENC必须置位才能进行转换。 转换时钟选择 ADC10CLK既用作转化时钟，又用于产生采样周期。我们利用ADC10SSEL位来选择ADC10的时钟源，输入的时钟频率通过ADC10DIVx位可以被分频至1—8的范围。可以作为时钟源的有SMCLK，MCLK，ACLK和一个内部振荡器ADC10OSC。ADC10OSC是由内部产生的，频率的变化范围可达5MHz，但是随个别设备，供电电压和温度不同而变化。详细的信息可以参考ADC10OSC的数据表。用户必须保证在信号转化期间ADC10CLK不能中断。如果在转化时时钟停...
