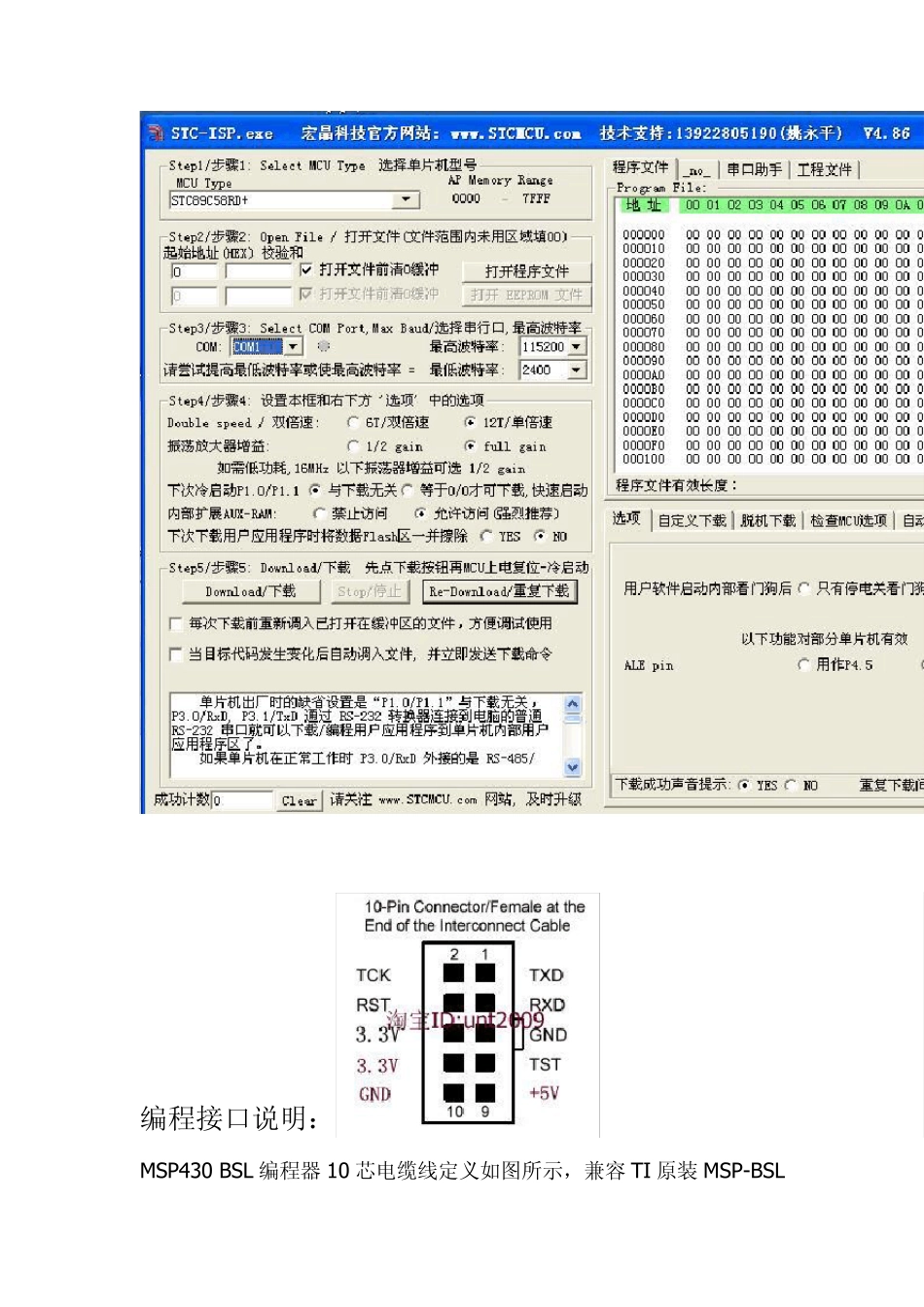

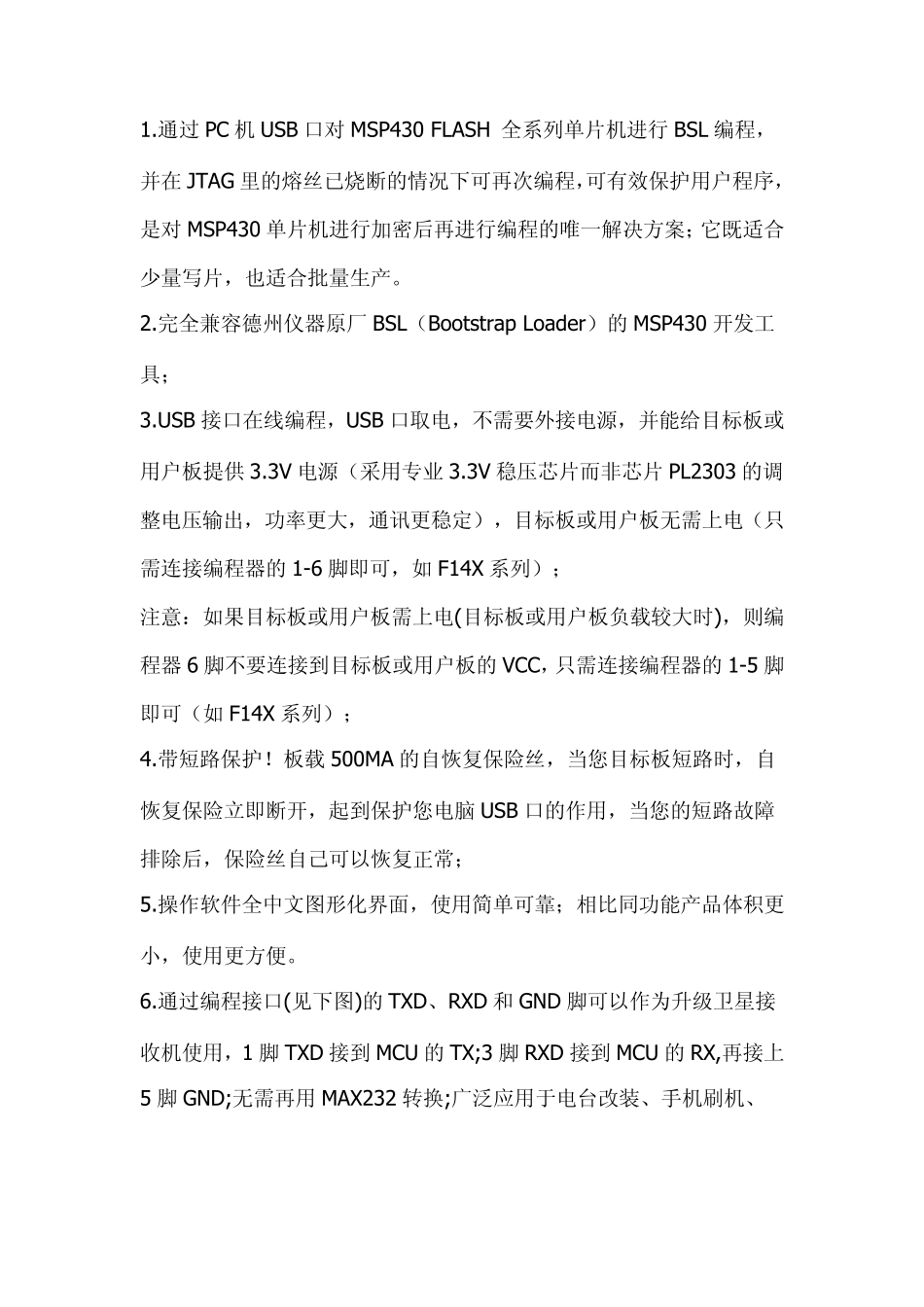

1.通过 PC 机 USB 口对 MSP430 FLASH 全系列单片机进行 BSL 编程，并在 JTAG 里的熔丝已烧断的情况下可再次编程，可有效保护用户程序，是对 MSP430 单片机进行加密后再进行编程的唯一解决方案；它既适合少量写片，也适合批量生产。 2.完全兼容德州仪器原厂 BSL（Bootstrap Loader）的 MSP430 开发工具； 3.USB 接口在线编程，USB 口取电，不需要外接电源，并能给目标板或用户板提供 3.3V 电源（采用专业 3.3V 稳压芯片而非芯片 PL2303 的调整电压输出，功率更大，通讯更稳定），目标板或用户板无需上电（只需连接编程器的 1-6 脚即可，如 F14X 系列）； 注意：如果目标板或用户板需上电(目标板或用户板负载较大时)，则编程器 6 脚不要连接到目标板或用户板的 VCC，只需连接编程器的 1-5 脚即可（如 F14X 系列）； 4.带短路保护！板载 500MA 的自恢复保险丝，当您目标板短路时，自恢复保险立即断开，起到保护您电脑USB 口的作用，当您的短路故障排除后，保险丝自己可以恢复正常； 5.操作软件全中文图形化界面，使用简单可靠；相比同功能产品体积更小，使用更方便。 6.通过编程接口(见下图)的 TXD、RXD 和 GND 脚可以作为升级卫星接收机使用，1 脚 TXD 接到 MCU 的 TX;3 脚 RXD 接到 MCU 的 RX,再接上5 脚 GND;无需再用 MAX232 转换;广泛应用于电台改装、手机刷机、XBOX360 刷机、GPS、汽车检测，DVD 刷机升级、硬盘维修、刷写路由器固件、机顶盒升级等功能。 7.具备 USB 转串口/TTL 功能，通过上位机测试软件，且在单片机内写好通讯测试程序，即可使用此模块做MSP430 应用系统和PC 机之间的通讯实验(将编程器的1 脚 BSLTX,3 脚 BSLRX 和 5 脚 GND 与 MSP430 的 TXD,RXD和 GND 相连即可)； 8.无需IAR 开发环境进行下载，从而使批量生产的效率更高；使用简单可靠，使批量生产成为现实；相比同功能产品体积更小，使用更方便。 9.带电源指示灯，数据收发指示灯，工作状态一目了然； 10.STC下载注意事项：单片机必须为最小系统，外部晶振选11.0592M，ISP 下载界面第三步必须设置波特率为 1200，外部 VCC 供电必须为独立供电。 STC 单片机下载界面如下(软件可向卖家索要)： 编程接口说明： MSP430 BSL 编程器10 芯电缆线定义如图所示，兼容 TI 原装 MSP-BSL工具的电缆线与目标板，BSL 的1、2、3、4、5、6、7 分别定义为的TXD、TCK、RXD、RST...
