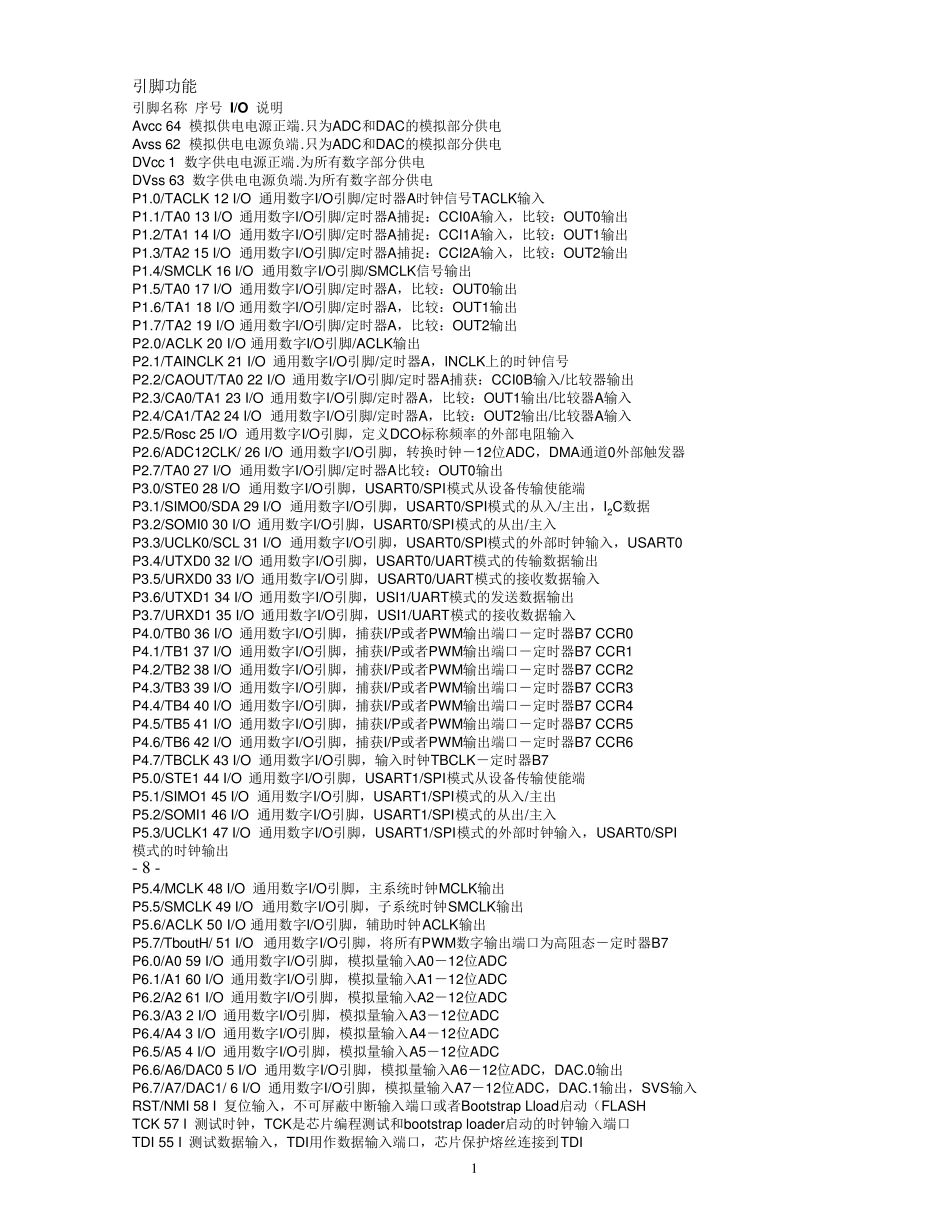

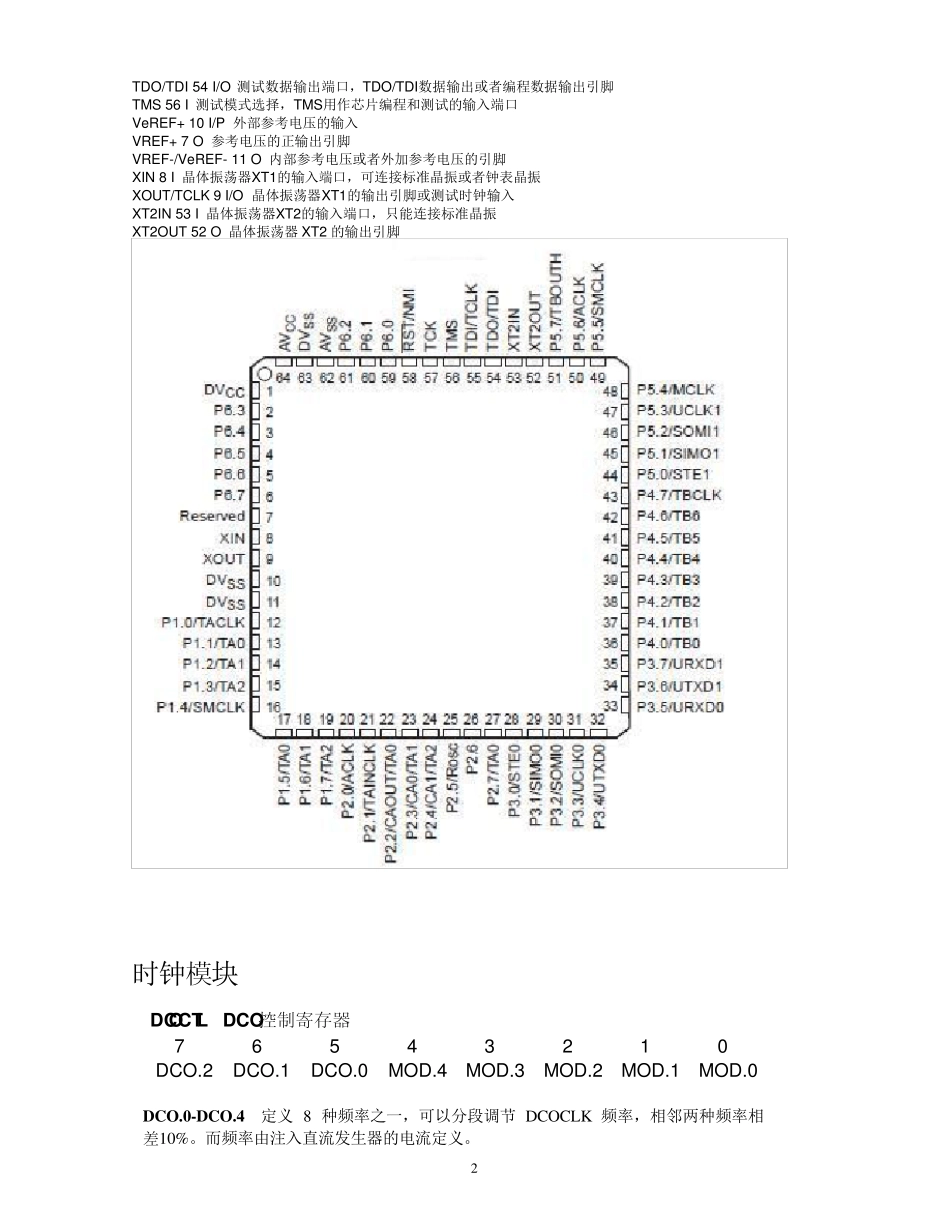

1 引脚功能 引脚名称 序号 I/O 说明 Avcc 64 模拟供电电源正端.只为ADC和DAC的模拟部分供电 Avss 62 模拟供电电源负端.只为ADC和DAC的模拟部分供电 DVcc 1 数字供电电源正端.为所有数字部分供电 DVss 63 数字供电电源负端.为所有数字部分供电 P1.0/TACLK 12 I/O 通用数字I/O引脚/定时器A时钟信号TACLK输入 P1.1/TA0 13 I/O 通用数字I/O引脚/定时器A捕捉：CCI0A输入，比较：OUT0输出 P1.2/TA1 14 I/O 通用数字I/O引脚/定时器A捕捉：CCI1A输入，比较：OUT1输出 P1.3/TA2 15 I/O 通用数字I/O引脚/定时器A捕捉：CCI2A输入，比较：OUT2输出 P1.4/SMCLK 16 I/O 通用数字I/O引脚/SMCLK信号输出 P1.5/TA0 17 I/O 通用数字I/O引脚/定时器A，比较：OUT0输出 P1.6/TA1 18 I/O 通用数字I/O引脚/定时器A，比较：OUT1输出 P1.7/TA2 19 I/O 通用数字I/O引脚/定时器A，比较：OUT2输出 P2.0/ACLK 20 I/O 通用数字I/O引脚/ACLK输出 P2.1/TAINCLK 21 I/O 通用数字I/O引脚/定时器A，INCLK上的时钟信号 P2.2/CAOUT/TA0 22 I/O 通用数字I/O引脚/定时器A捕获：CCI0B输入/比较器输出 P2.3/CA0/TA1 23 I/O 通用数字I/O引脚/定时器A，比较：OUT1输出/比较器A输入 P2.4/CA1/TA2 24 I/O 通用数字I/O引脚/定时器A，比较：OUT2输出/比较器A输入 P2.5/Rosc 25 I/O 通用数字I/O引脚，定义DCO标称频率的外部电阻输入 P2.6/ADC12CLK/ 26 I/O 通用数字I/O引脚，转换时钟－12位ADC，DMA通道0外部触发器 P2.7/TA0 27 I/O 通用数字I/O引脚/定时器A比较：OUT0输出 P3.0/STE0 28 I/O 通用数字I/O引脚，USART0/SPI模式从设备传输使能端 P3.1/SIMO0/SDA 29 I/O 通用数字I/O引脚，USART0/SPI模式的从入/主出，I2C数据 P3.2/SOMI0 30 I/O 通用数字I/O引脚，USART0/SPI模式的从出/主入 P3.3/UCLK0/SCL 31 I/O 通用数字I/O引脚，USART0/SPI模式的外部时钟输入，USART0 P3.4/UTXD0 32 I/O 通用数字I/O引脚，USART0/UART模式的传输数据输出 P3.5/URXD0 33 I/O 通用数字I/O引脚，USART0/UART模式的接收数据输入 P3.6/UTXD1 34 I/O 通用数字I/O引脚，USI1/UART模式的发送数据输出 P3.7/URXD1 35 I/O 通用数字I/O引脚，USI1/UART模式的接收数据输入 P4.0/TB0 36 I/O 通用数字I/O引脚，捕获I/P或者PWM输出端口－定时器B7 CCR0 P4.1/TB1 37 I/O 通用数字I/O引脚，捕获I/P或...
