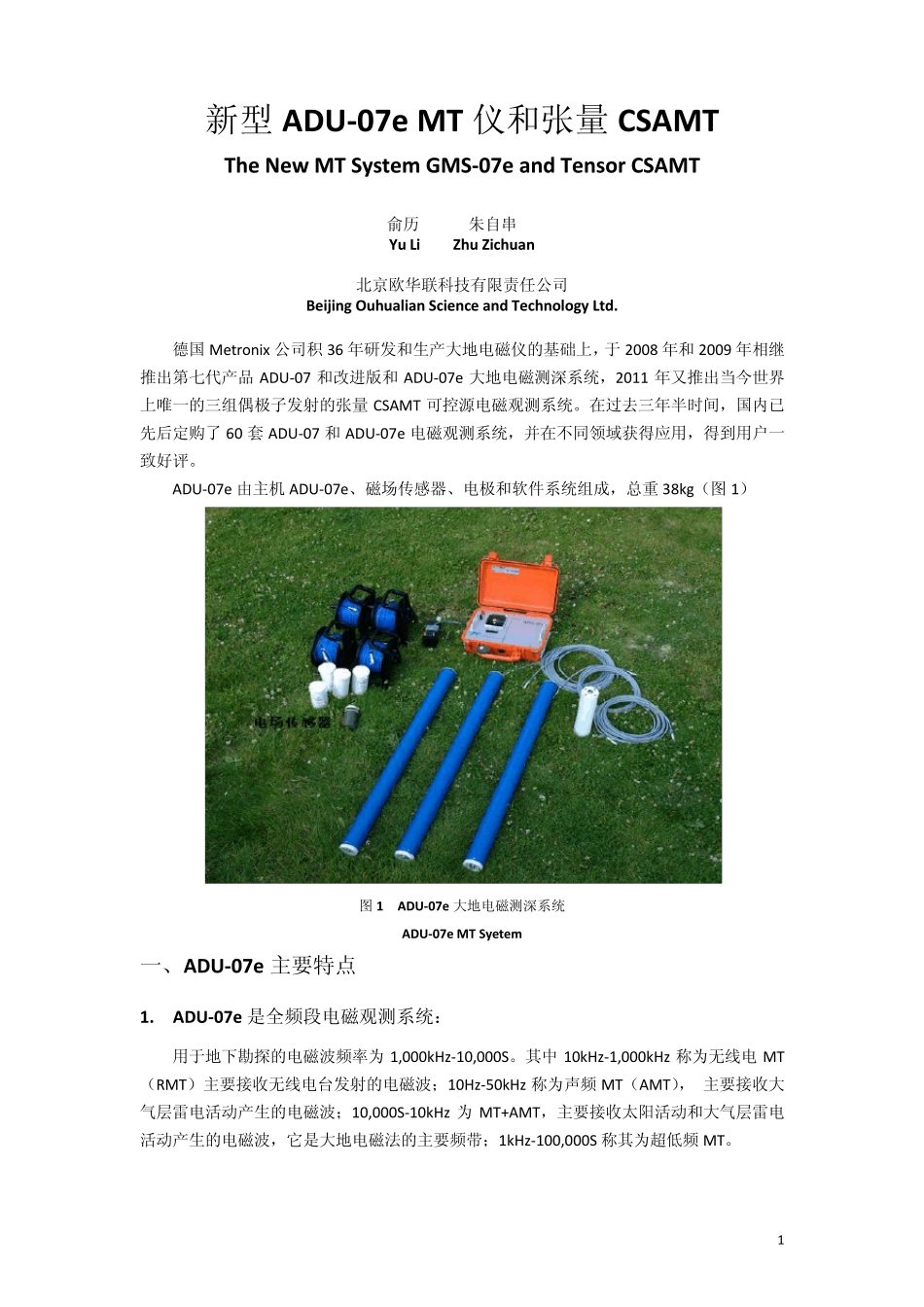

1 新型ADU-07e MT 仪和张量CSAMT The New MT System GMS-07e and Tensor CSAMT 俞历 朱自串 Yu Li Zhu Zichuan 北京欧华联科技有限责任公司 Beijing Ouhualian Science and Technology Ltd. 德国Metronix 公司积36 年研发和生产大地电磁仪的基础上,于2008 年和2009 年相继推出第七代产品ADU-07 和改进版和ADU-07e 大地电磁测深系统,2011 年又推出当今世界上唯一的三组偶极子发射的张量CSAMT 可控源电磁观测系统。在过去三年半时间,国内已先后定购了60 套ADU-07 和ADU-07e 电磁观测系统,并在不同领域获得应用,得到用户一致好评。 ADU-07e 由主机ADU-07e、磁场传感器、电极和软件系统组成,总重 38kg(图 1) 图 1 ADU-07e 大地电磁测深系统 ADU-07e MT Syetem 一、ADU-07e 主要特点 1. ADU-07e 是全频段电磁观测系统: 用于地下勘探的电磁波频率为 1,000kHz-10,000S。其中 10kHz-1,000kHz 称为无线电MT(RMT)主要接收无线电台发射的电磁波;10Hz-50kHz 称为声频 MT(AMT), 主要接收大气层雷电活动产生的电磁波;10,000S-10kHz 为 MT+AMT,主要接收太阳活动和大气层雷电活动产生的电磁波,它是大地电磁法的主要频带;1kHz-100,000S 称其为超低频 MT。 2 ADU-07e 的频带为256kHz-DC,基本覆盖了用于地下勘探的全部电磁波频带范围。为了适应不同应用目的,ADU-07e 分成三个观测频段(图2): 图2 ADU-07e 三个观测频段的带宽示意图 Frequency Bands of three ADB boards in ADU-07e 高频板(ADB HF):256kHz-1Hz,可延至100 S; 中频板(ADB MF):20kHz-1000 S; 低频板(ADB LF): 1kHz-DC 每个频段的ADB 板都配置两个24 位A/D 转换器,以保证频段范围内的高分辨率。 2. ADU-07e 有10 个观测道 由于每台ADU-07e 都配有10 个观测道,每个观测道都可设置多种采样率,所以用户可以根据自己需要配置一种、两种或三种观测频段的ADB 板。 3. ADU-07e 是完全的模块化系统: ADU-07e 由最多10 块 ADB 板,CPU 板,时钟模块,标定模块和电源模块组成,所有模块都安插在底板上,组成一个完全的模块化系统(图3),这非常便于更换和检修。 图3 ADU-07e 模块结构 Modularized boards of ADU-07e 频率 周期 ADB HF ADB MF ADB LF 3 4. ADU-07e 是完全的网络化系统: 可多达32 台ADU-07e 组成网络观测系统,由高精度...
