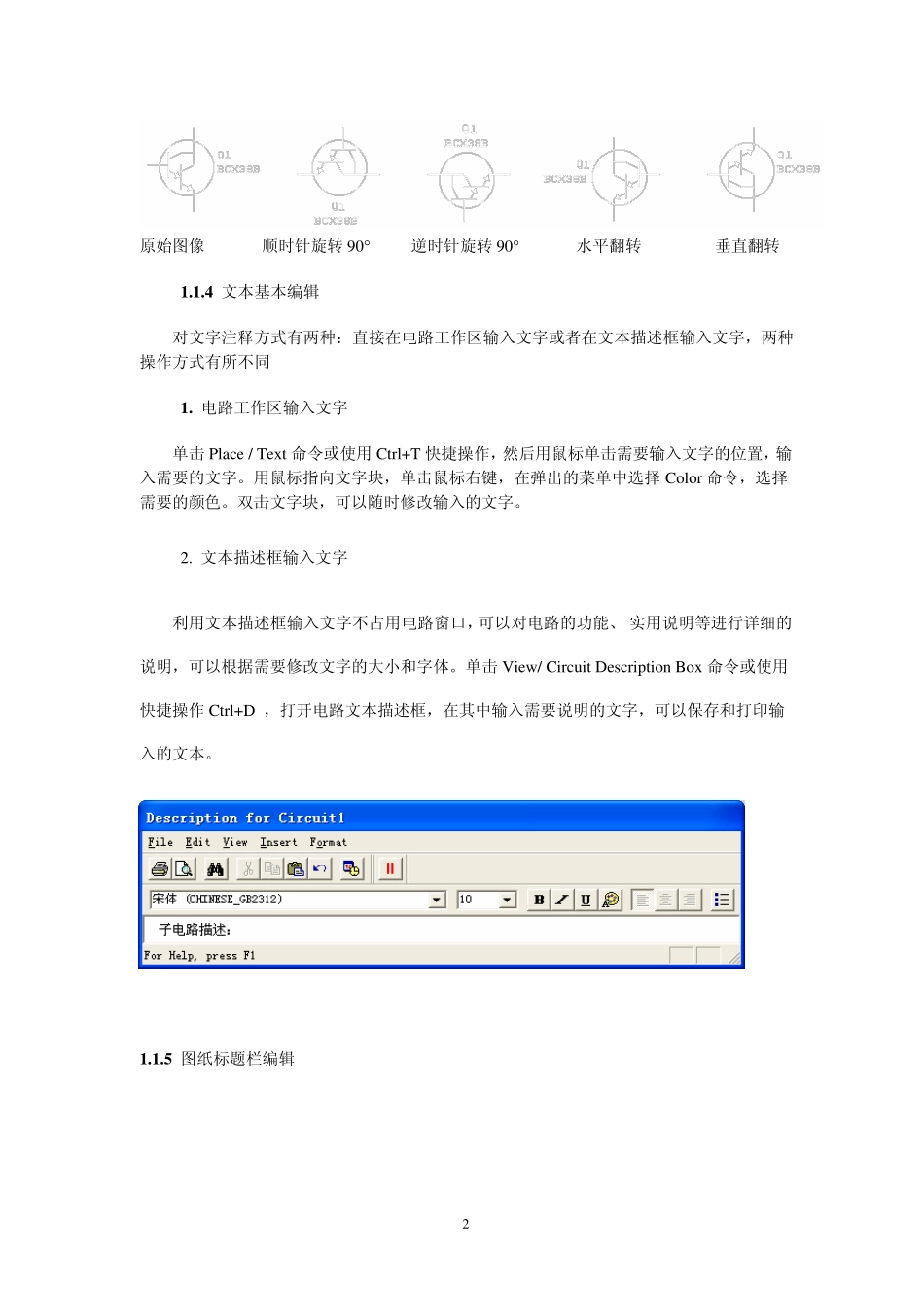

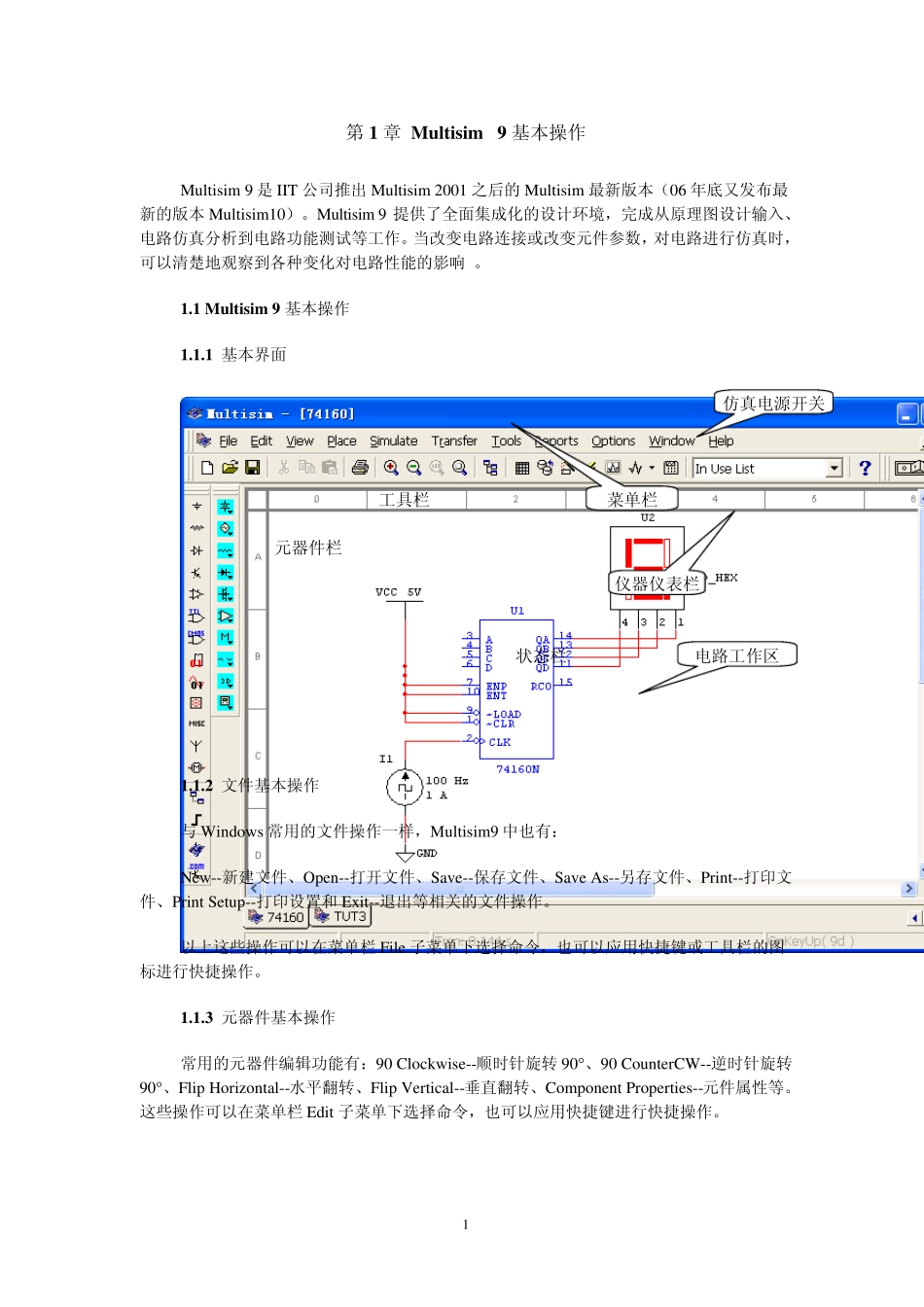

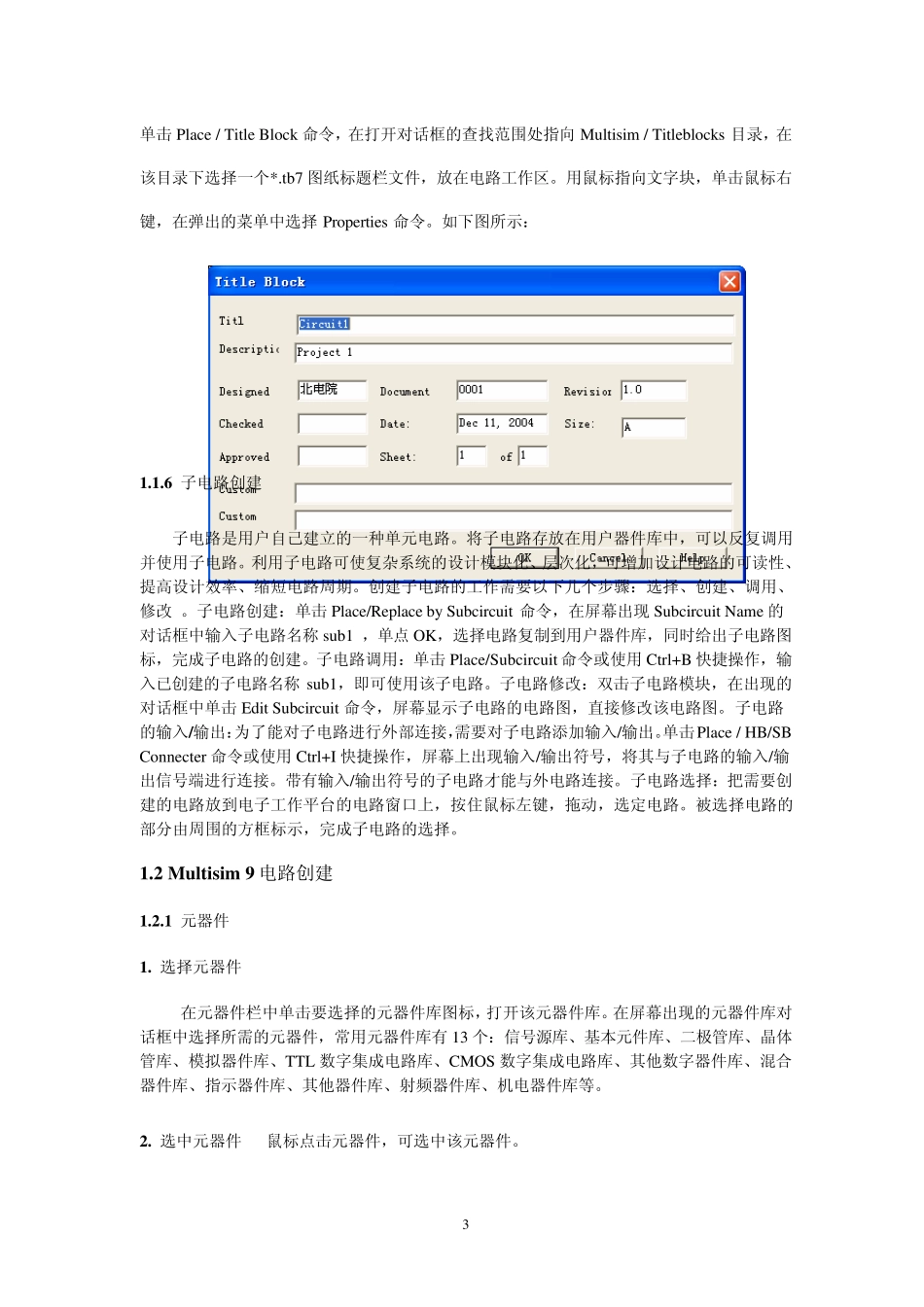

第1 章 Mu ltisim 9 基本操作 Multisim 9 是IIT 公司推出Multisim 2001 之后的Multisim 最新版本（06 年底又发布最新的版本Multisim10）。Multisim 9 提供了全面集成化的设计环境，完成从原理图设计输入、电路仿真分析到电路功能测试等工作。当改变电路连接或改变元件参数，对电路进行仿真时，可以清楚地观察到各种变化对电路性能的影响 。 1.1 Mu ltisim 9 基本操作 1.1.1 基本界面 仿真电源开关菜单栏 工具栏元器件栏 仪器仪表栏 电路工作区状态栏1.1.2 文件基本操作 与 Windows 常用的文件操作一样，Multisim9 中也有： New--新建文件、Open--打开文件、Save--保存文件、Save As--另存文件、Print--打印文件、Print Setup--打印设置和 Exit--退出等相关的文件操作。 以上这些操作可以在菜单栏 File 子菜单下选择命令，也可以应用快捷键或工具栏的图标进行快捷操作。 1.1.3 元器件基本操作 常用的元器件编辑功能有：90 Clockwise--顺时针旋转 90°、90 CounterCW--逆时针旋转90°、Flip Horizontal--水平翻转、Flip Vertical--垂直翻转、Component Properties--元件属性等。这些操作可以在菜单栏 Edit 子菜单下选择命令，也可以应用快捷键进行快捷操作。 1 原始图像 顺时针旋转90° 逆时针旋转90° 水平翻转 垂直翻转 1 .1 .4 文本基本编辑 对文字注释方式有两种：直接在电路工作区输入文字或者在文本描述框输入文字，两种操作方式有所不同 1 . 电路工作区输入文字 单击Place / Text 命令或使用Ctrl+T 快捷操作，然后用鼠标单击需要输入文字的位置，输入需要的文字。用鼠标指向文字块，单击鼠标右键，在弹出的菜单中选择Color 命令，选择需要的颜色。双击文字块，可以随时修改输入的文字。 2. 文本描述框输入文字 利用文本描述框输入文字不占用电路窗口，可以对电路的功能、 实用说明等进行详细的说明，可以根据需要修改文字的大小和字体。单击View/ Circuit Description Box命令或使用快捷操作Ctrl+D ，打开电路文本描述框，在其中输入需要说明的文字，可以保存和打印输入的文本。 1 .1 .5 图纸标题栏编辑 2单击Place / Title Block 命令，在打开对话框的查找范围处指向Mu ltisim / Titleblocks 目录，在该目录下选择一个*.tb7 图纸标题栏文件，放在电路工作区。用鼠标指向文字块，单击鼠标右键，在弹出的菜单中选择Properties 命令。如下图所示...
