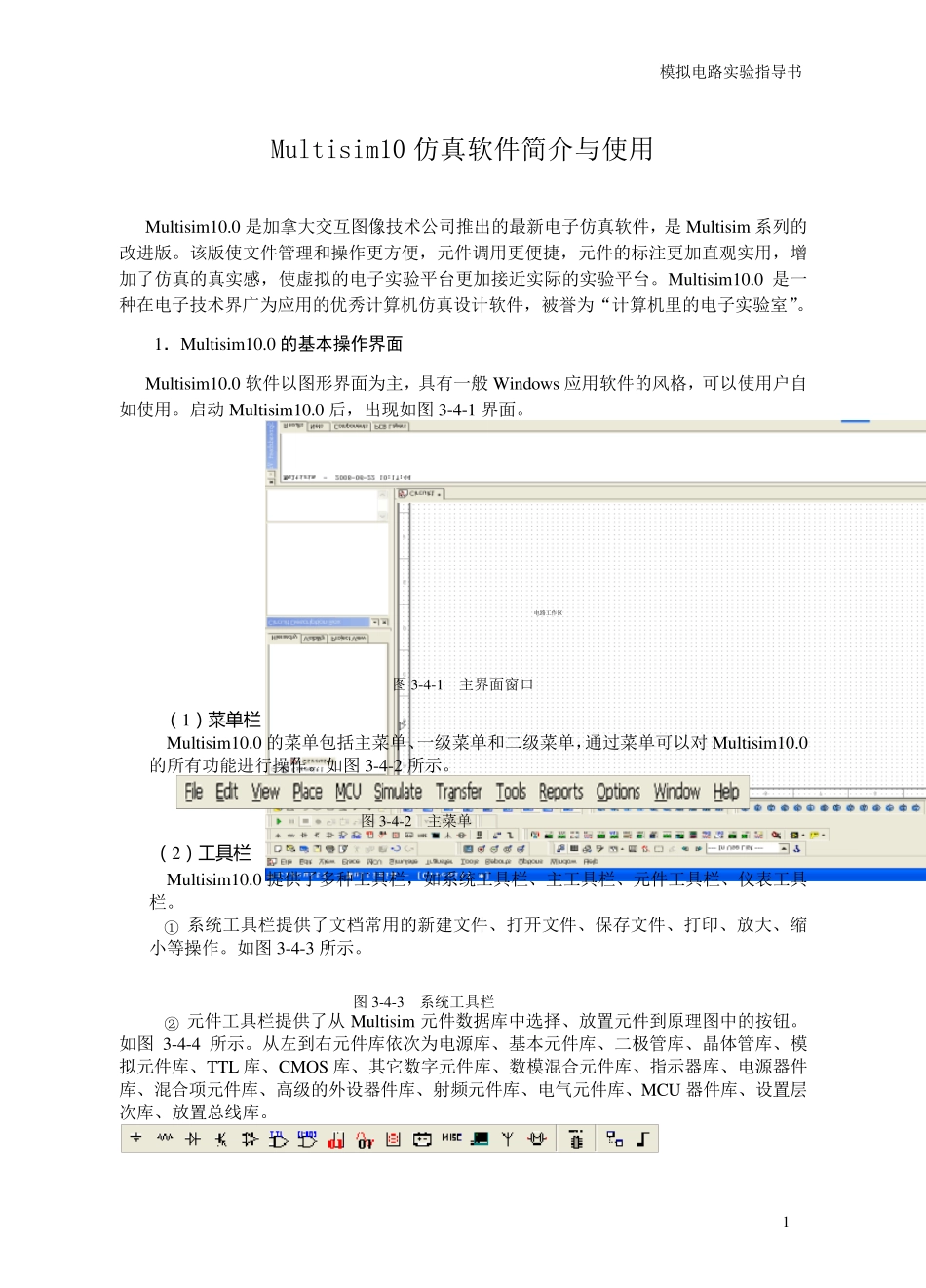

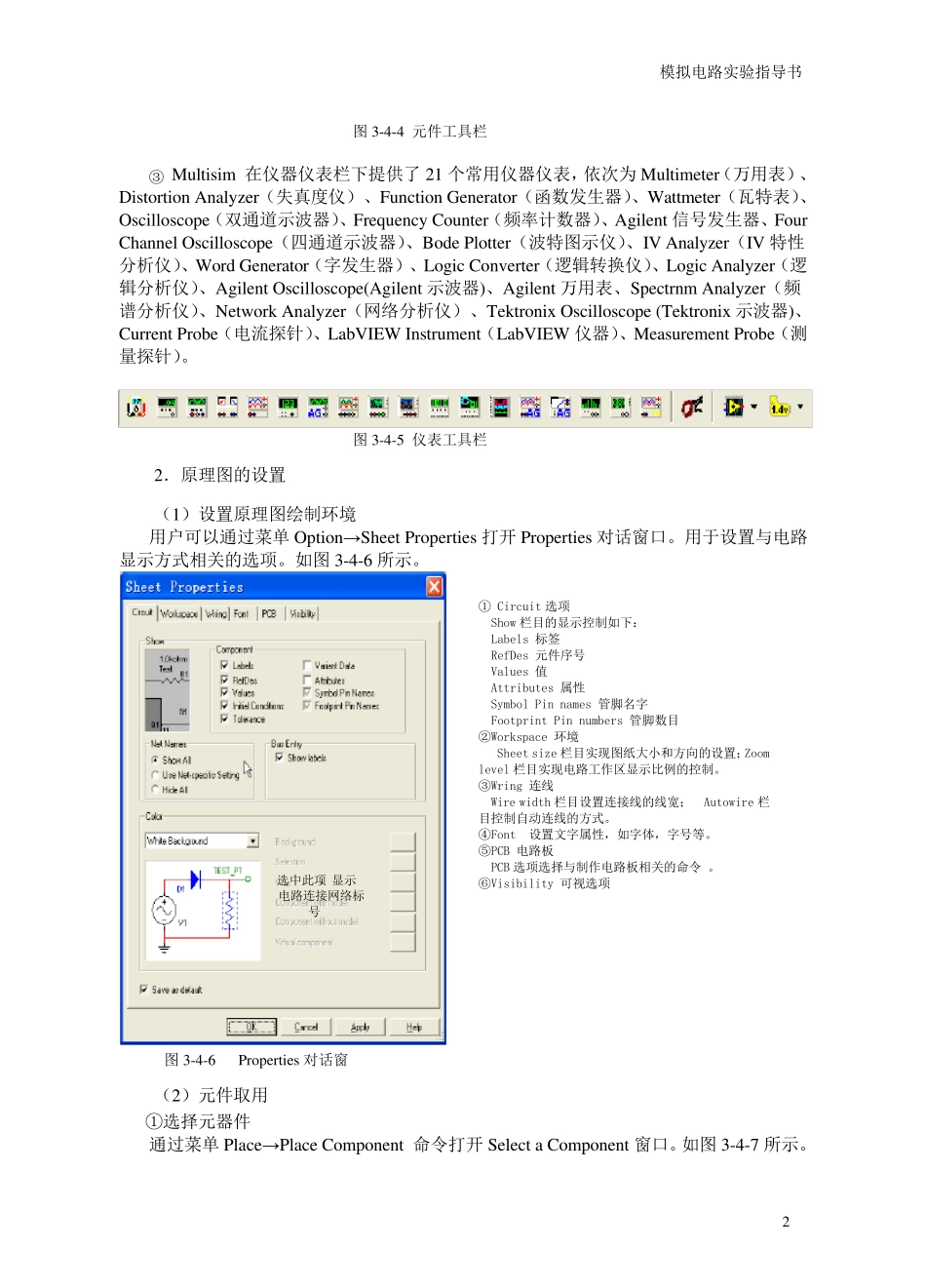

模拟电路实验指导书 1 Multisim10 仿真软件简介与使用 Multisim10.0 是加拿大交互图像技术公司推出的最新电子仿真软件，是Multisim 系列的改进版。该版使文件管理和操作更方便，元件调用更便捷，元件的标注更加直观实用，增加了仿真的真实感，使虚拟的电子实验平台更加接近实际的实验平台。Multisim10.0 是一种在电子技术界广为应用的优秀计算机仿真设计软件，被誉为“计算机里的电子实验室”。 1．Multisim10.0 的基本操作界面 Multisim10.0 软件以图形界面为主，具有一般 Window s 应用软件的风格，可以使用户自如使用。启动 Multisim10.0 后，出现如图3-4-1 界面。 电路工作区 图3-4-1 主界面窗口 （ 1） 菜 单 栏 Multisim10.0 的菜单包括主菜单、一级菜单和二级菜单，通过菜单可以对 Multisim10.0的所有功能进行操作。如图3-4-2 所示。 图3-4-2 主菜单 （ 2） 工 具 栏 Multisim10.0 提供了多种工具栏，如系统工具栏、主工具栏、元件工具栏、仪表工具栏。 ① 系统工具栏提供了文档常用的新建文件、打开文件、保存文件、打印、放大、缩小等操作。如图3-4-3 所示。 图3-4-3 系统工具栏 ② 元件工具栏提供了从Multisim 元件数据库中选择、放置元件到原理图中的按钮。如图3-4-4 所示。从左到右元件库依次 为电源 库、基 本 元件库、二极 管库、晶 体 管库、模拟元件库、TTL 库、CMOS 库、其 它 数字 元件库、数模混 合 元件库、指示器 库、电源 器 件库、混 合 项 元件库、高 级的外 设器 件库、射 频 元件库、电气 元件库、MCU 器 件库、设置层次 库、放置总 线 库。 模拟电路实验指导书 2 图3-4-4 元件工具栏 ③ Multisim 在仪器仪表栏下提供了21 个常用仪器仪表，依次为Multimeter（万用表）、Distortion Analyzer（失真度仪）、Function Generator（函数发生器）、Wattmeter（瓦特表）、Oscilloscope（双通道示波器）、Frequency Counter（频率计数器）、Agilent 信号发生器、Four Channel Oscilloscope（四通道示波器）、Bode Plotter（波特图示仪）、IV Analyzer（IV 特性分析仪）、Word Generator（字发生器）、Logic Converter（逻辑转换仪）、Logic Analyzer（逻辑分析仪）、Agilent Oscilloscope(Agilent 示波器)、Agilent 万用表、Spectrnm Analyzer（频谱分析仪）、Network Analyzer（网络分析仪）、Tektronix Oscilloscop...
