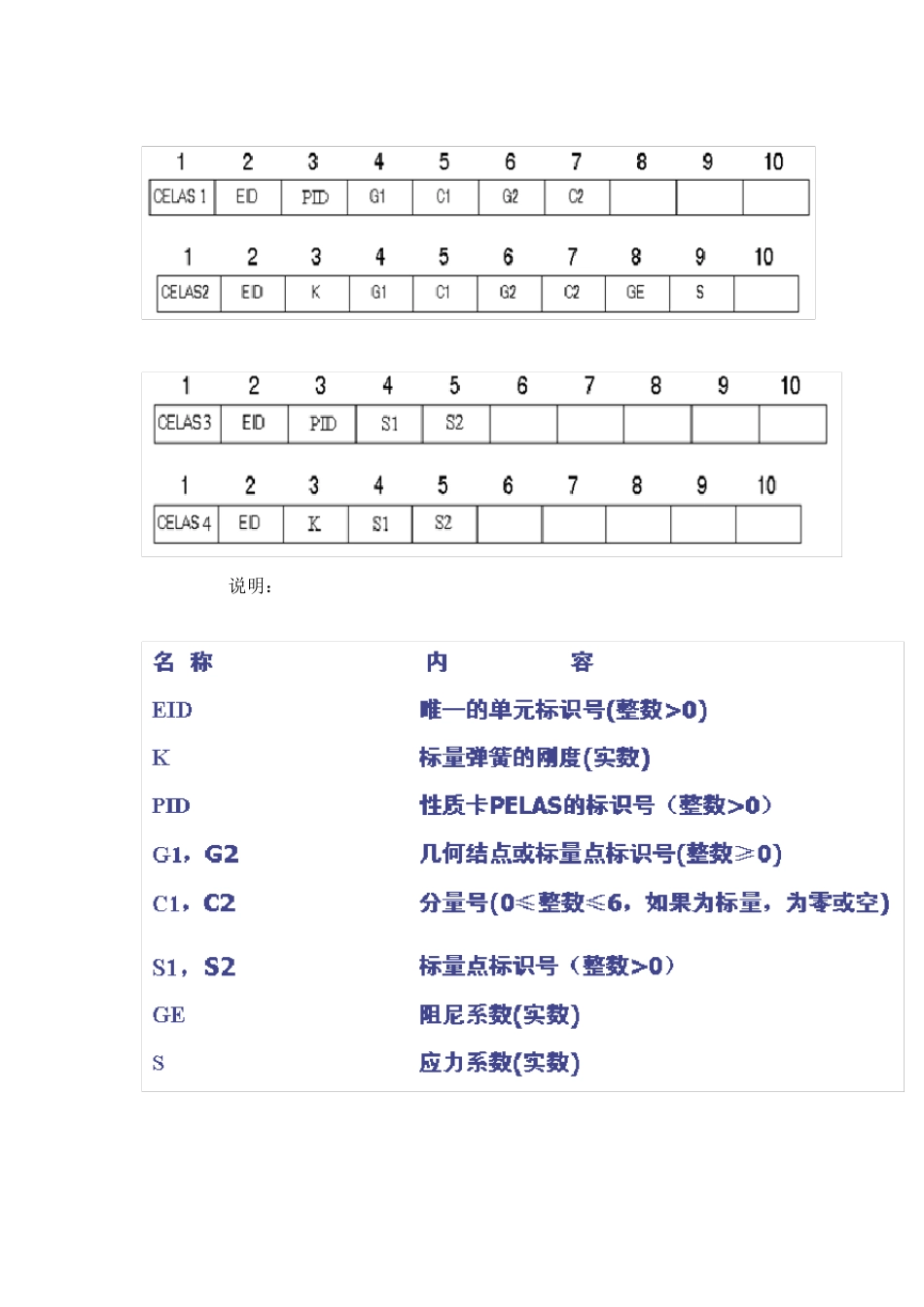

第六章 Nastran 的基本单元库 一、 概述 1 基本 NX NASTRAN 单元 使用 NX Nastran 单元一般需注意以下方面： * 对于模型中的所有单元，都应具有唯一的单元标识号 EID。绝不能按不同单元类型重复使用单元号。 * 单元矩阵的形成与节点排序无关 (指单元矩阵中的元素会随着节点排序的改变而自动调整位置)。 * 每个单元有它自己的单元坐标系，这类坐标系是由连接次序或由其他单元数据定义的。单元的输出量（例如单元力或应力）是以单元坐标系输出的。 * UGS 公司会不断地增强和改善 NX Nastran 单元库的质量，因此，用户可以测试计算结果在本软件的序列版本间的变化（对于同样的模型）。 关于 NX Nastran 单元的更详细说明可参看《NX Nastran Qu ick Reference Gu ide》第 5 章。 二、 各类单元的简要说明 1. 标量单元，也称 0 维单元 * 所有标量单元都在结构模型两个自由度间或一个自由度和“地面”间来定义 * 标量单元刚度由用户直接定义，静力分析中的标量单元如下： 标量弹簧单元：CELAS 1，CELAS 2，CELAS 3，CELAS 4； 标量质量单元：CMASS 1，CMASS 2， CMASS 3， CMASS 4 四种形式标量弹簧元，格式如下： 说明： CELAS 1 和 CELAS 3 性质卡 (PELSA) 的格式如下： 例题 问题：弹簧一端固定，另一端受 10 磅轴力，弹簧轴向刚度 (K) 为 100 磅/英寸， 求：结点 1202 的位移： 模型数据卡为： * NASTRAN 101 静力分析中，PARAM，AUTOSPC,YSE 可自动约束不相关自由度。 * 阻尼 (第 8 字场 GE) 不适于静力分析，未计入 * 第 9 字场应力系数S 是可选，用关系式 σ= S * P （P 为单元内力），直接计算弹簧应力。默认为 0.0，不计算应力。 * 将 CELAS2 卡上 G1 和 G2 顺序倒过来，则单元力的符号也反号。 部分输出结果： 2. 线单元 线单元，也称一维单元，用于表示杆和梁性质； * 杆单元支持拉、压和轴向扭转，但不允许弯曲； * 梁单元则包括弯曲，NX NASTRAN 有三种梁元； CBAR - 简单梁元，梁剖面剪心和形心吻合，不能用于具有翘曲的梁 CBEAM - 复杂梁元，具有 CBAR 的全部能力，允许锥形剖面性质，非吻合的形心和剪心，以及剖面的翘曲; CBEND - 常曲率半径 (圆弧) 简单曲梁元 (1) 杆单元 (CONROD) CONROD 单元，连接两结点，允许承受轴向力和绕轴向的扭转 不需单元性质卡，定义多个不同性质杆单元...
