NE40E介绍及维护VIP免费

NE40E介绍及维护_第1页
1/12

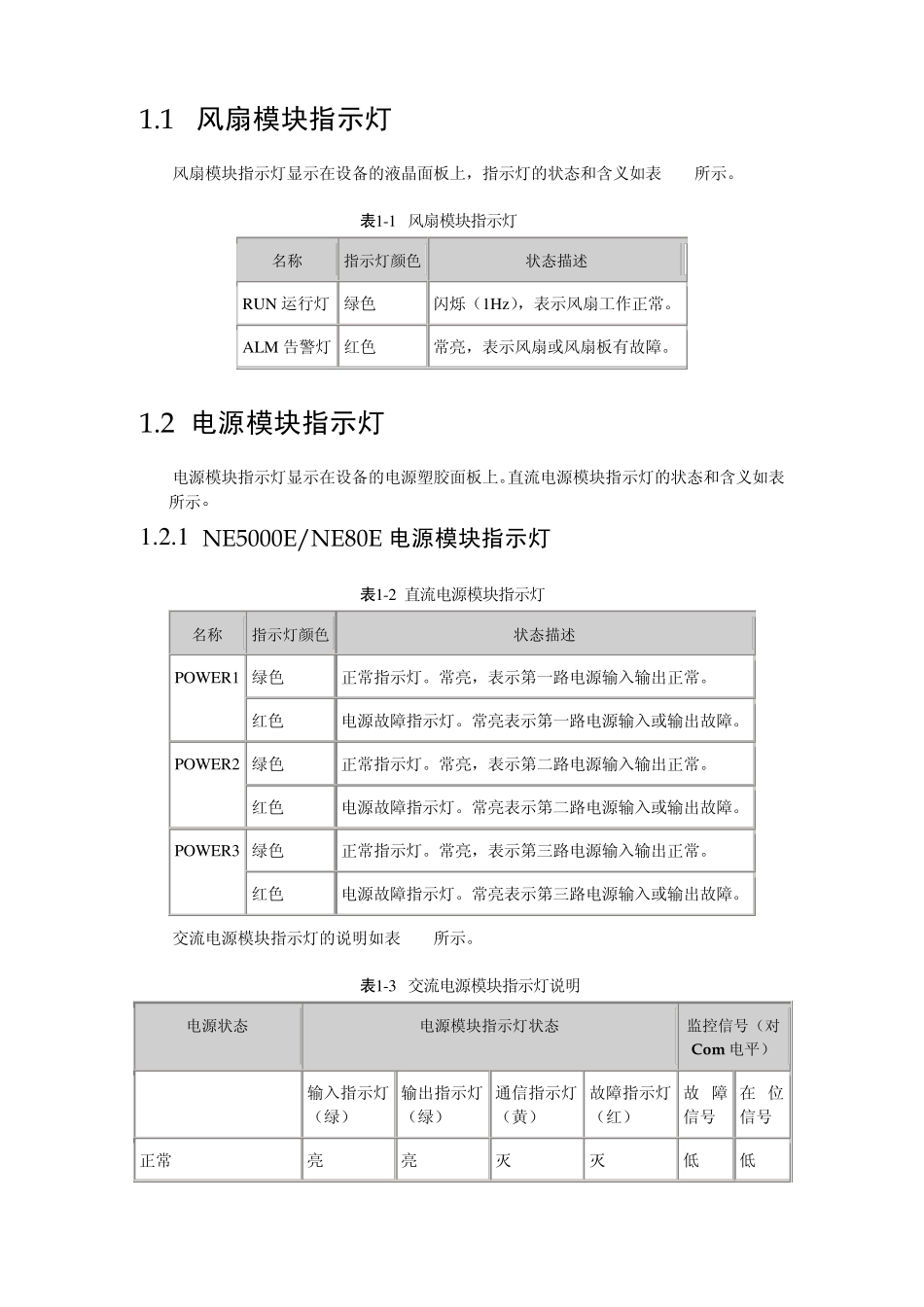

NE40E介绍及维护_第2页
2/12
NE40E介绍及维护_第3页
3/12
NE40E 简介及维护 NE5000E/NE80E机箱36U(1U=44.45mm)高,外形尺寸为442mm×669mm×1600mm(宽×深×高)。 NE40E全业务路由器是华为公司面向新一代万兆级边缘交换路由器。NE40E的操作系统采用功能强大的通用路由平台 VRP(Versatile Routing Platform)操作系统,具有超大容量、高性能和高可靠性的特点。 NE40E提供了功能强大的监控系统。LPU为接口线路板,路由交换板 SRU(Switch and Route Unit)上的主控模块 MPU(Main Processing Unit)可实现对整个系统的管理维护。主控模块可实现对单板、风扇模块、电源模块和时钟模块的管理、监控和维护。 NE40E完全满足 EMC(Electro Magnetic Compatibility)要求,整个系统采用模块级设计。并且每个拉手条采用整体钢板设计,实现了单板间的 EMC隔离。 NE40E包括 NE40E-8和 NE40E-4两款产品。 NE40E-8外形尺寸为442mm×669mm×886mm(宽×深×高); NE40E-4外形尺寸为442mm×673mm×442mm(宽×深×高). 防尘网主要作用是为机框内部各组件的散热进风提供灰尘过滤功能。NE5000E/80E/40E系列路由器在进风框和电源面板安装有防尘网,二者的维护方法相同。 为了保证系统散热和通风状况良好,避免防尘网被灰尘堵住,必须定期清洗防尘网。建议至少 3 个月定期清洗一次,机房防尘环境较差的清洗频率应更高。 一、查询新更换风扇的运行状态: display fan Slotid : 19 Present : YES Registered: YES Status : MANUAL FanSpeed : [No.]Speed [1]100% [2]100% 如果显示信息如上,则表示新风扇框的功能已经恢复正常。 二、设备指示灯状态: 1.1 风扇模块指示灯 风扇模块指示灯显示在设备的液晶面板上,指示灯的状态和含义如表8-1所示。 表1-1 风扇模块指示灯 名称 指示灯颜色 状态描述 RUN 运行灯 绿色 闪烁(1Hz),表示风扇工作正常。 ALM 告警灯 红色 常亮,表示风扇或风扇板有故障。 1.2 电源模块指示灯 电源模块指示灯显示在设备的电源塑胶面板上。直流电源模块指示灯的状态和含义如表8-2所示。 1.2.1 N E5000E/N E80E 电源模块指示灯 表1-2 直流电源模块指示灯 名称 指示灯颜色 状态描述 POWER1 绿色 正常指示灯。常亮,表示第一路电源输入输出正常。 红色 电源故障指示灯。常亮表示第一路电源输入或输出故障。 POWER2 绿色 正常指示灯。常亮,表示第二路电源输入输出正常。 红色 电源故障指示灯。常亮...
