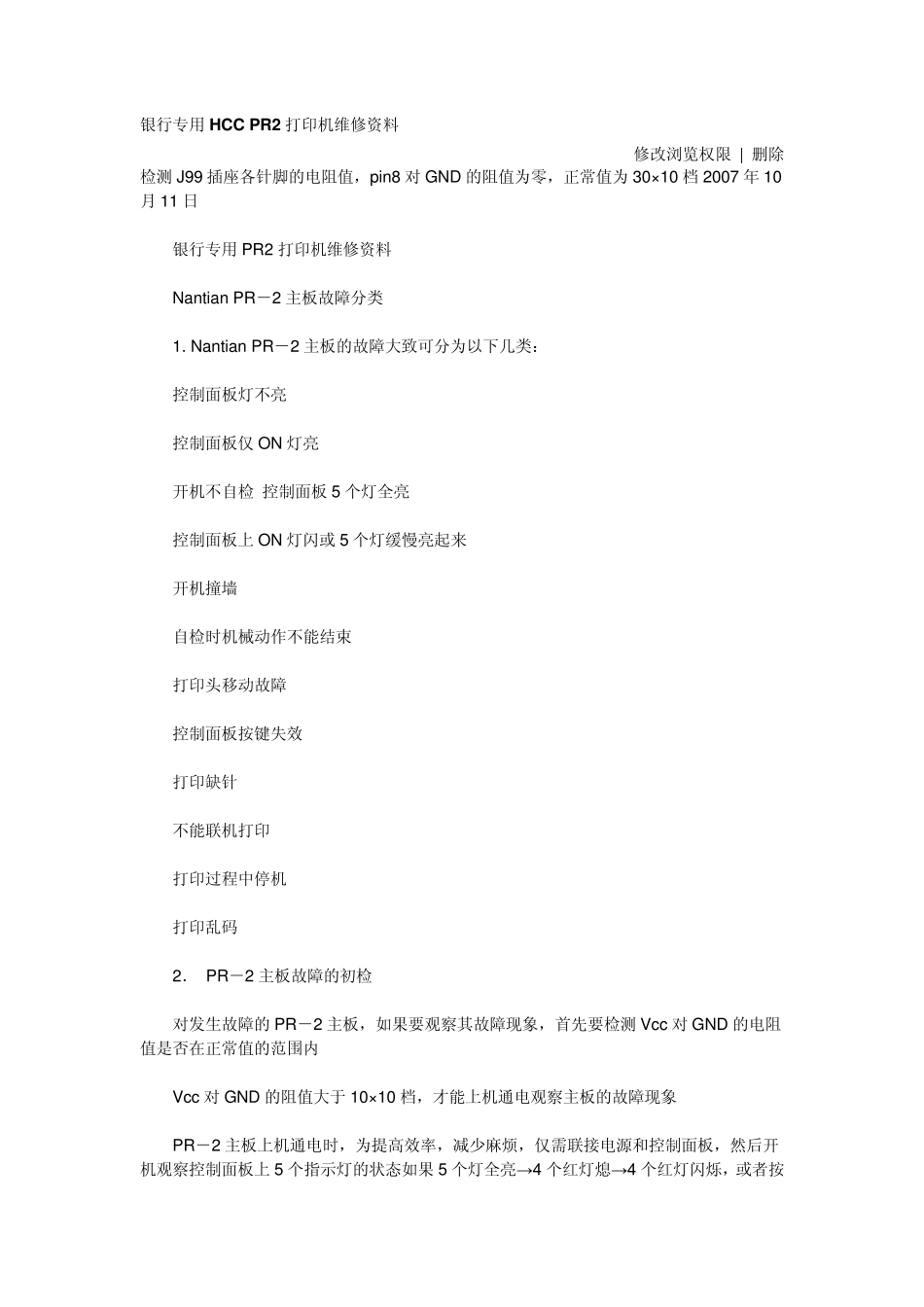

PR2打印机维修资料_第1页
1/24

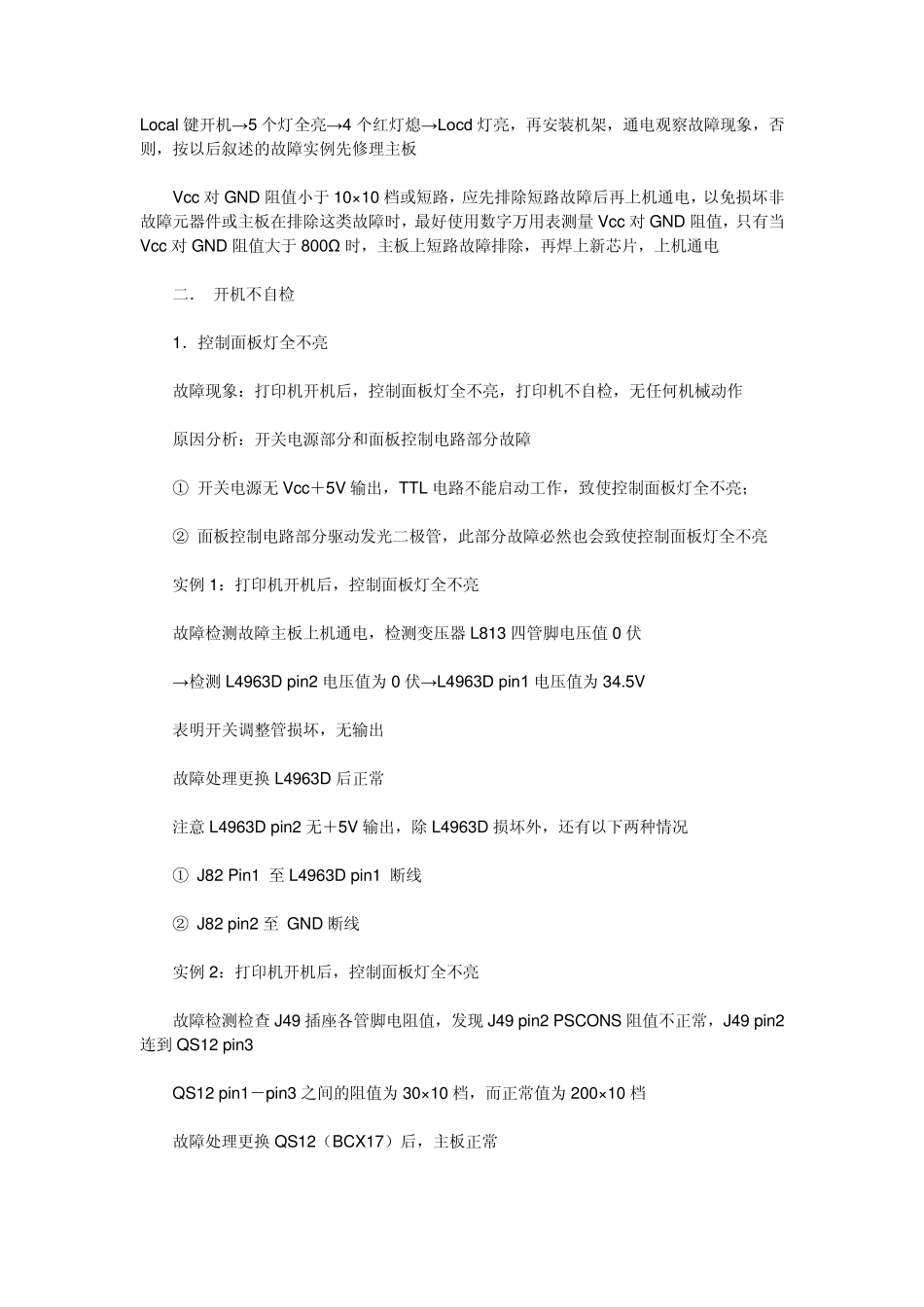

PR2打印机维修资料_第2页
2/24

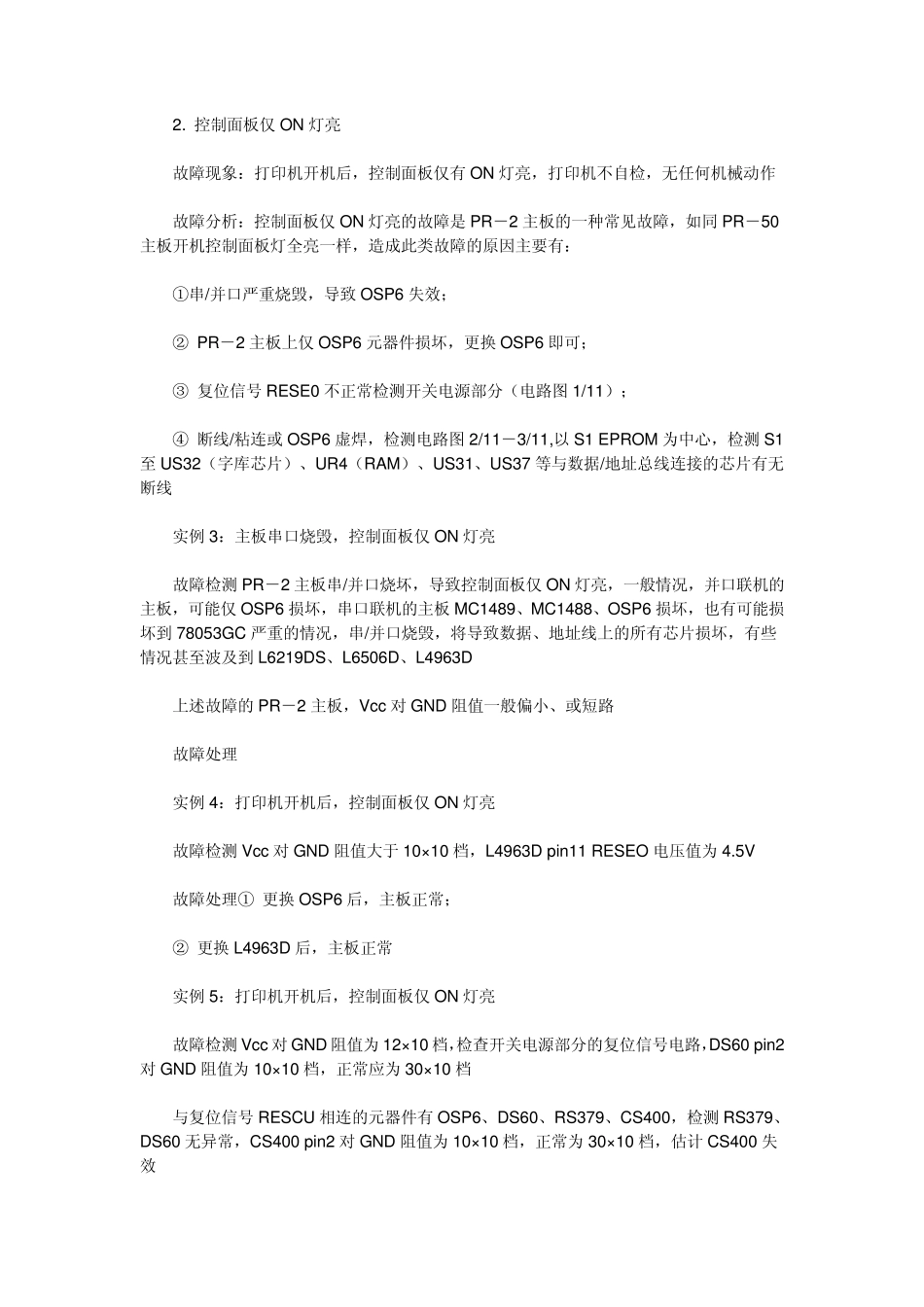

PR2打印机维修资料_第3页
3/24
银行专用HCC PR2 打印机维修资料 修改浏览权限 | 删除 检测J99 插座各针脚的电阻值,pin8 对GND 的阻值为零,正常值为30× 10 档2007 年10月11 日 银行专用PR2 打印机维修资料 Nantian PR-2 主板故障分类 1. Nantian PR-2 主板的故障大致可分为以下几类: 控制面板灯不亮 控制面板仅ON 灯亮 开机不自检 控制面板5 个灯全亮 控制面板上 ON 灯闪或 5 个灯缓慢亮起来 开机撞墙 自检时机械动作不能结束 打印头移动故障 控制面板按键失效 打印缺针 不能联机打印 打印过程中停机 打印乱码 2. PR-2 主板故障的初检 对发生故障的PR-2 主板,如果要观察其故障现象,首先要检测Vcc 对GND 的电阻值是否在正常值的范围内 Vcc 对GND 的阻值大于 10× 10 档,才能上机通电观察主板的故障现象 PR-2 主板上机通电时,为提高效率,减少麻烦,仅需联接电源和控制面板,然后开机观察控制面板上 5 个指示灯的状态如果 5 个灯全亮→ 4 个红灯熄→ 4 个红灯闪烁,或者按Local 键开机→5 个灯全亮→4 个红灯熄→Locd 灯亮,再安装机架,通电观察故障现象,否则,按以后叙述的故障实例先修理主板 Vcc 对GND 阻值小于10×10 档或短路,应先排除短路故障后再上机通电,以免损坏非故障元器件或主板在排除这类故障时,最好使用数字万用表测量Vcc 对GND 阻值,只有当Vcc 对GND 阻值大于800Ω时,主板上短路故障排除,再焊上新芯片,上机通电 二. 开机不自检 1.控制面板灯全不亮 故障现象:打印机开机后,控制面板灯全不亮,打印机不自检,无任何机械动作 原因分析:开关电源部分和面板控制电路部分故障 ① 开关电源无Vcc+5V 输出,TTL 电路不能启动工作,致使控制面板灯全不亮; ② 面板控制电路部分驱动发光二极管,此部分故障必然也会致使控制面板灯全不亮 实例1:打印机开机后,控制面板灯全不亮 故障检测故障主板上机通电,检测变压器L813 四管脚电压值0 伏 →检测L4963D pin2 电压值为 0 伏→L4963D pin1 电压值为 34.5V 表明开关调整管损坏,无输出 故障处理更换 L4963D 后正常 注意 L4963D pin2 无+5V 输出,除L4963D 损坏外,还有以下两种情况 ① J82 Pin1 至 L4963D pin1 断线 ② J82 pin2 至 GND 断线 实例2:打印机开机后,控制面板灯全不亮 故障检测检查 J49 插座各管脚电阻值,发现J49 pin2 PSCONS 阻值不正常,J49...
