PROE是怎样用参数控制瓶子容积的VIP免费

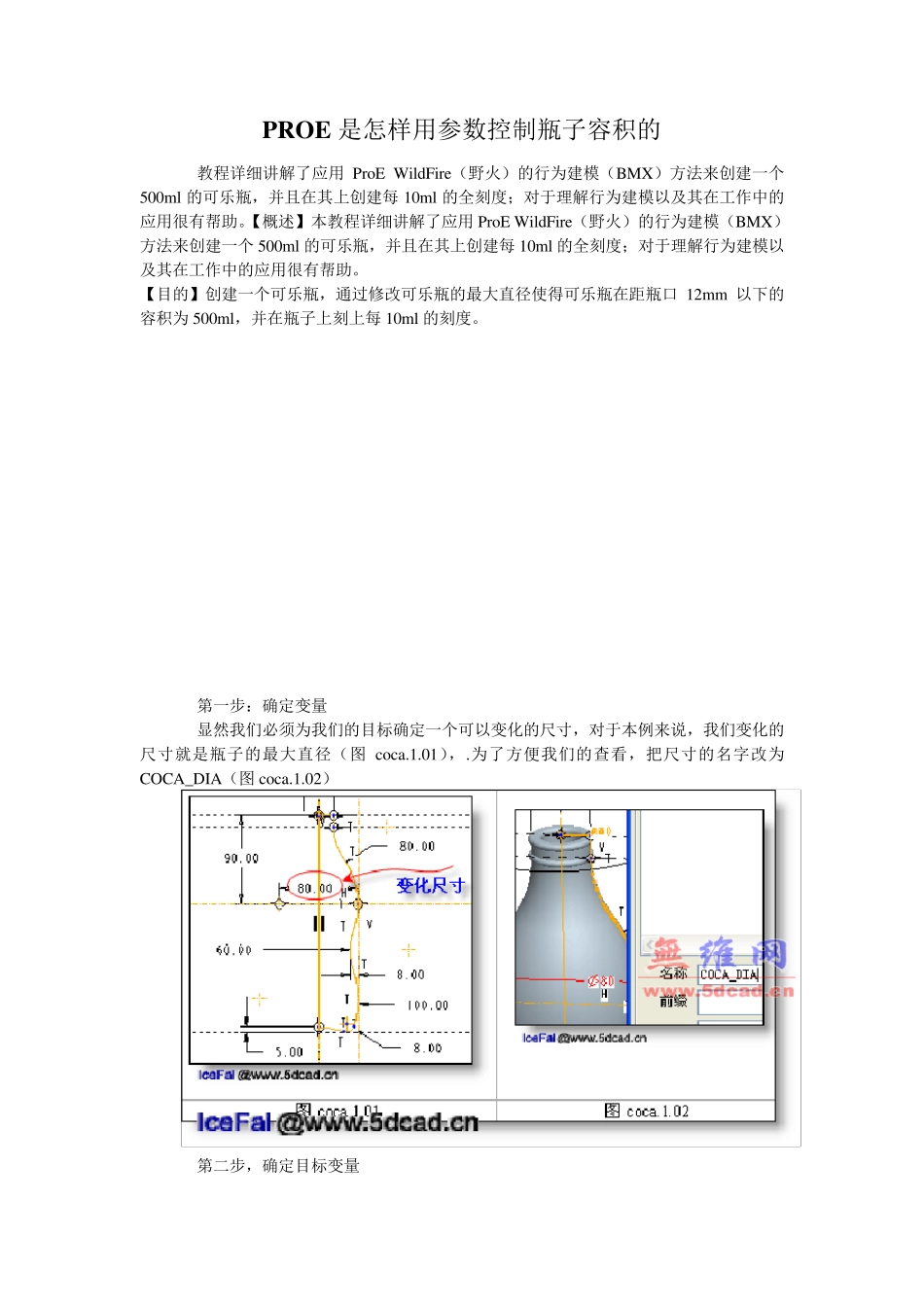

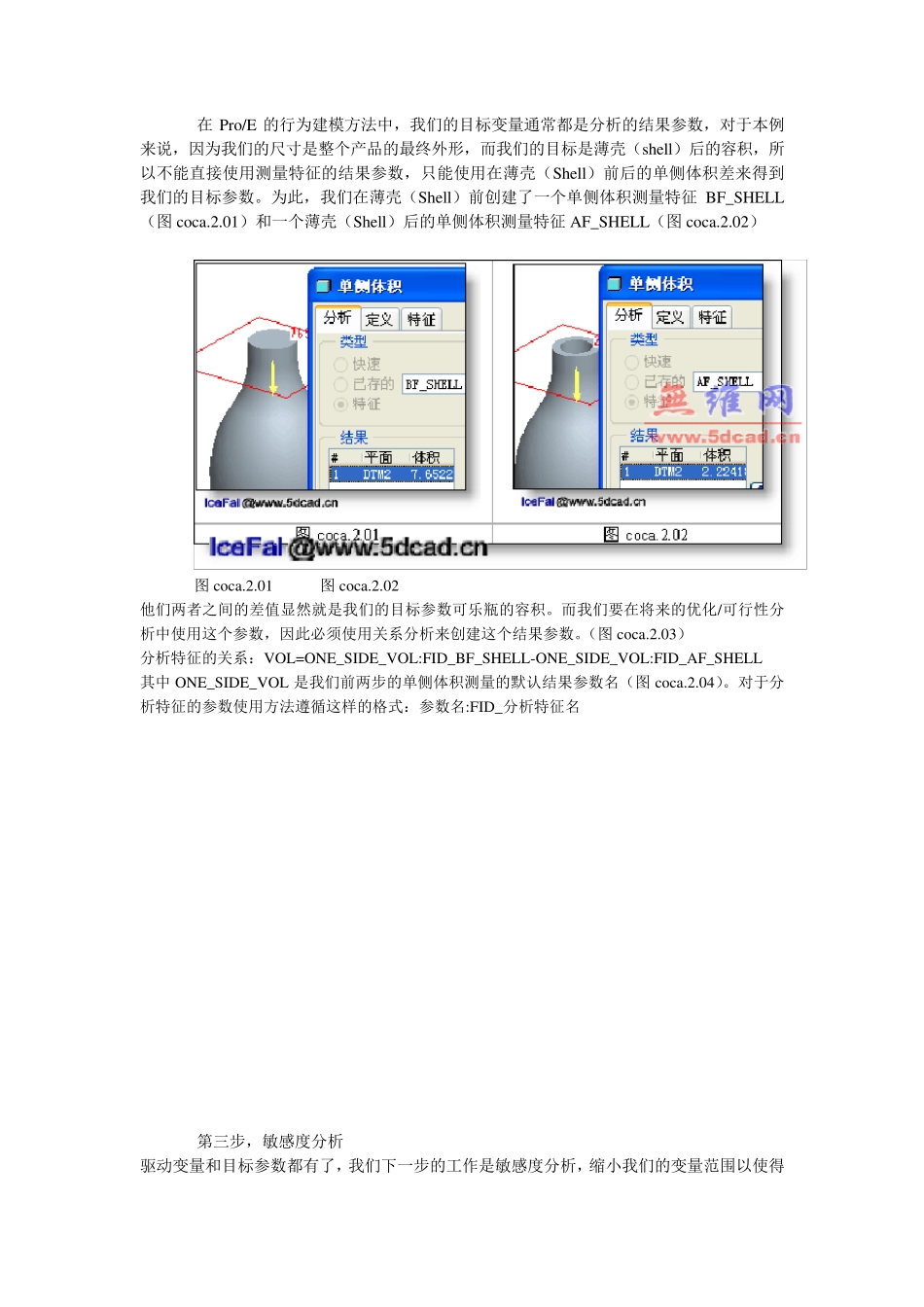

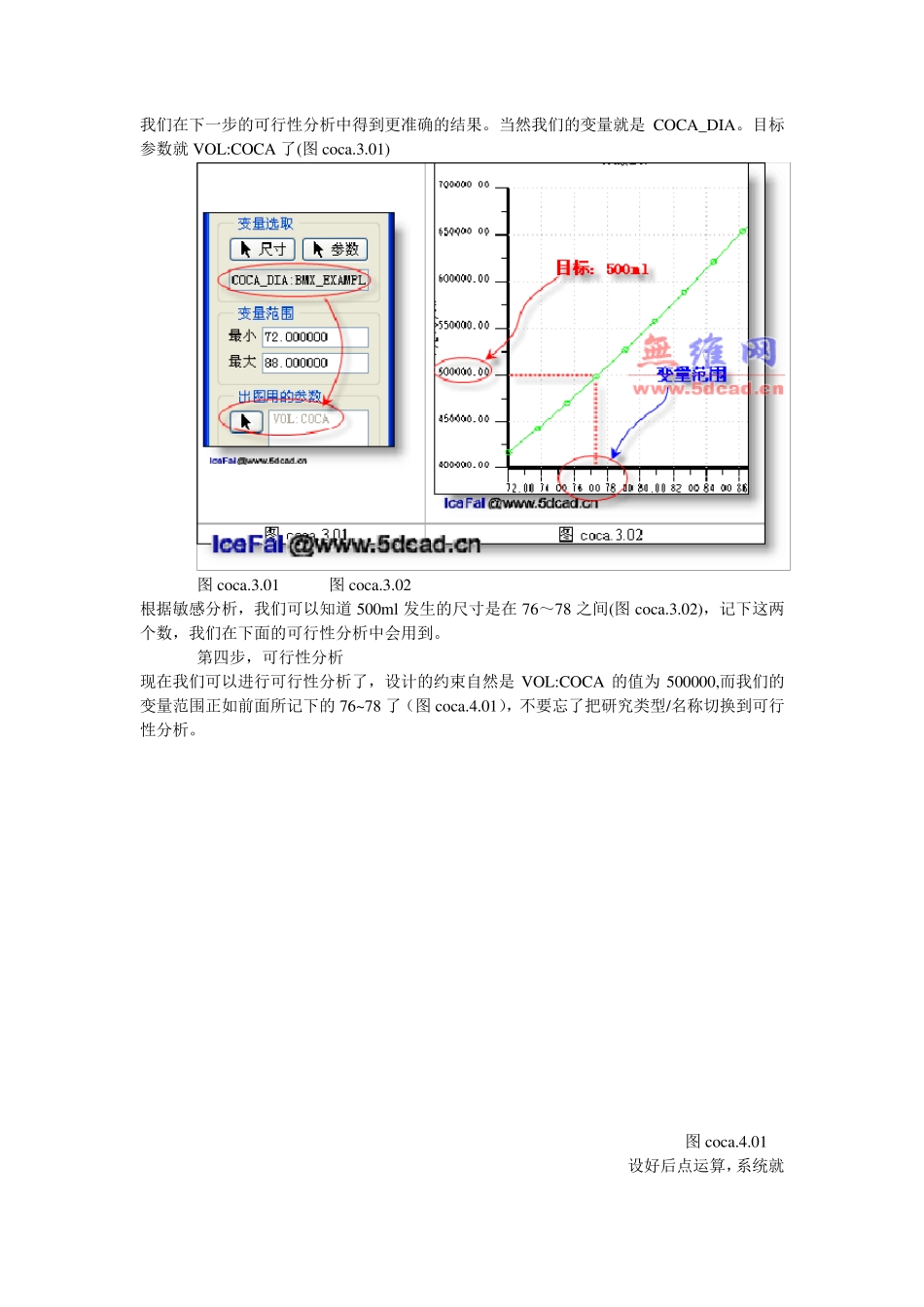

PROE 是怎样用参数控制瓶子容积的 教程详细讲解了应用ProE WildFire（野火）的行为建模（BMX）方法来创建一个500ml 的可乐瓶，并且在其上创建每10ml 的全刻度；对于理解行为建模以及其在工作中的应用很有帮助。【概述】本教程详细讲解了应用ProE WildFire（野火）的行为建模（BMX）方法来创建一个500ml 的可乐瓶，并且在其上创建每10ml 的全刻度；对于理解行为建模以及其在工作中的应用很有帮助。 【目的】创建一个可乐瓶，通过修改可乐瓶的最大直径使得可乐瓶在距瓶口 12mm 以下的容积为500ml，并在瓶子上刻上每10ml 的刻度。 第一步：确定变量 显然我们必须为我们的目标确定一个可以变化的尺寸，对于本例来说，我们变化的尺寸就是瓶子的最大直径（图 coca.1.01），.为了方便我们的查看，把尺寸的名字改为COCA_DIA（图 coca.1.02） 第二步，确定目标变量 在Pro/E 的行为建模方法中，我们的目标变量通常都是分析的结果参数，对于本例来说，因为我们的尺寸是整个产品的最终外形，而我们的目标是薄壳（shell）后的容积，所以不能直接使用测量特征的结果参数，只能使用在薄壳（Shell）前后的单侧体积差来得到我们的目标参数。为此，我们在薄壳（Shell）前创建了一个单侧体积测量特征BF_SHELL（图 coca.2.01）和一个薄壳（Shell）后的单侧体积测量特征AF_SHELL（图 coca.2.02） 图 coca.2.01 图 coca.2.02 他们两者之间的差值显然就是我们的目标参数可乐瓶的容积。而我们要在将来的优化/可行性分析中使用这个参数，因此必须使用关系分析来创建这个结果参数。（图 coca.2.03） 分析特征的关系：VOL=ONE_SIDE_VOL:FID_BF_SHELL-ONE_SIDE_VOL:FID_AF_SHELL 其中ONE_SIDE_VOL 是我们前两步的单侧体积测量的默认结果参数名（图 coca.2.04）。对于分析特征的参数使用方法遵循这样的格式：参数名:FID_分析特征名 第三步，敏感度分析 驱动变量和目标参数都有了，我们下一步的工作是敏感度分析，缩小我们的变量范围以使得我们在下一步的可行性分析中得到更准确的结果。当然我们的变量就是 COCA_DIA。目标参数就 VOL:COCA 了(图 coca.3.01) 图 coca.3.01 图 coca.3.02 根据敏感分析，我们可以知道 500ml 发生的尺寸是在76～78 之间(图 coca.3.02)，记下这两个数，我们在下面的可行性分析中会用到。 第四步，可行性分析 现在我们可以进行可行性分析了，设计的约束自然是 VOL:COCA 的值为 500000,而我们的变量...
