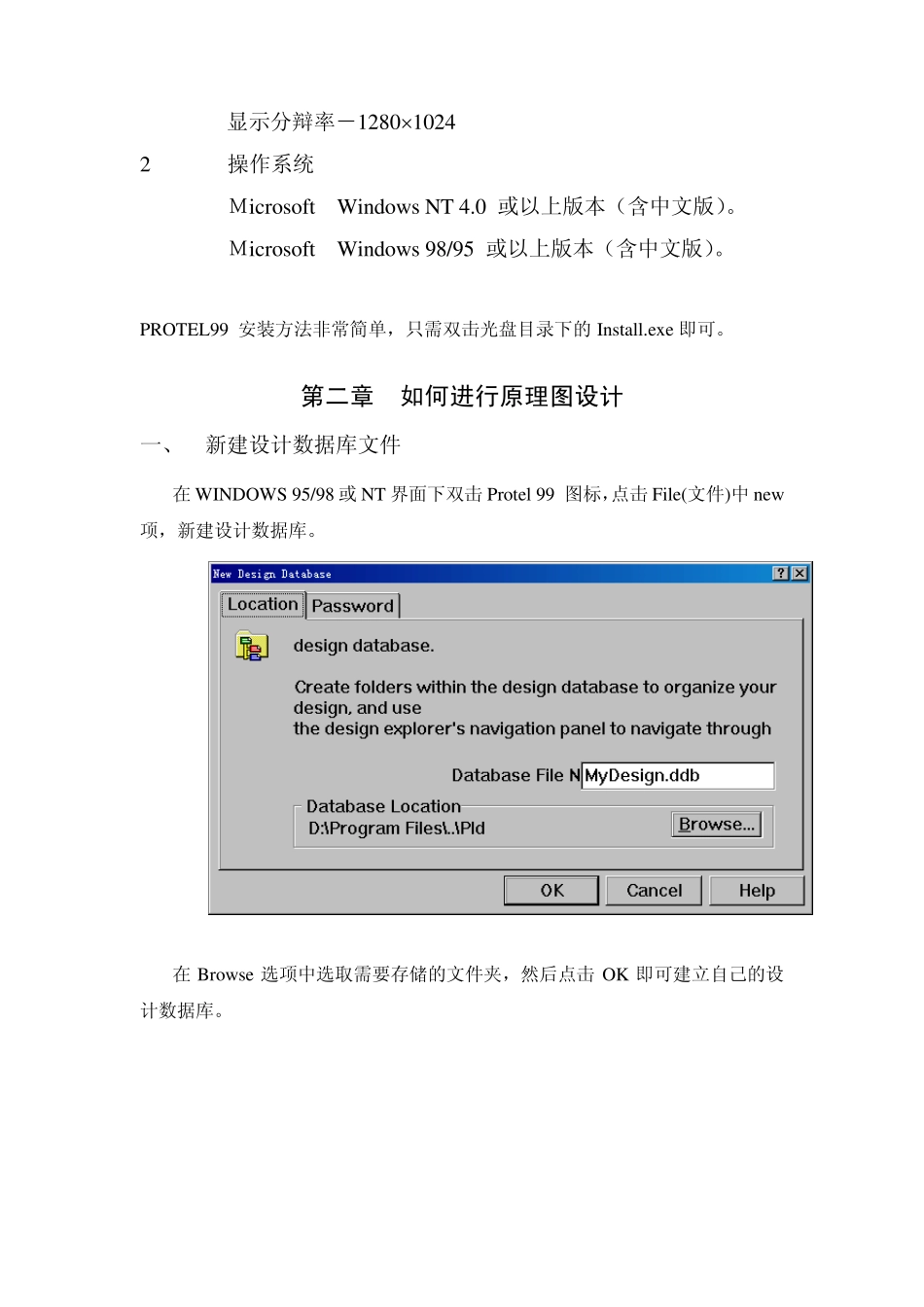

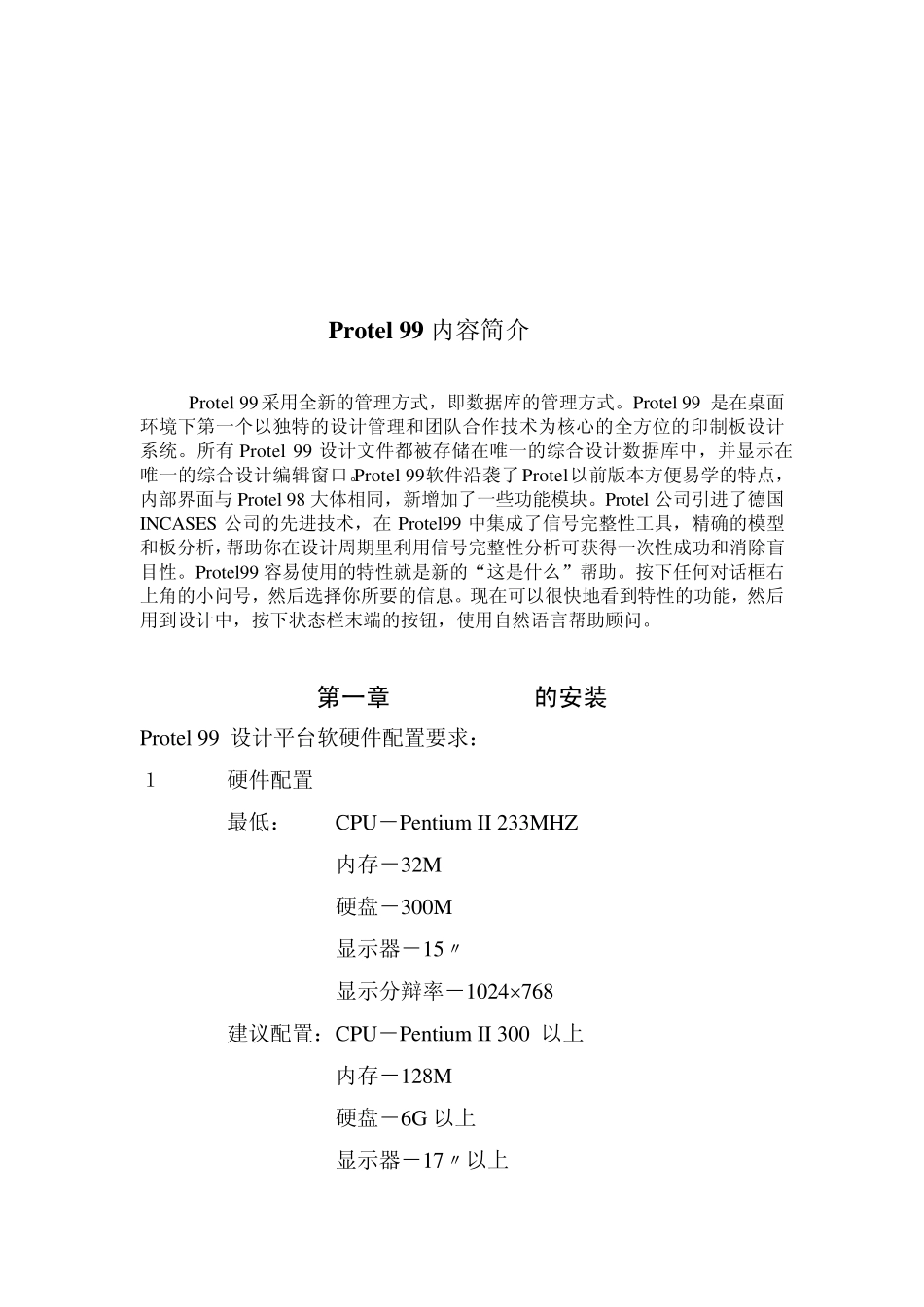

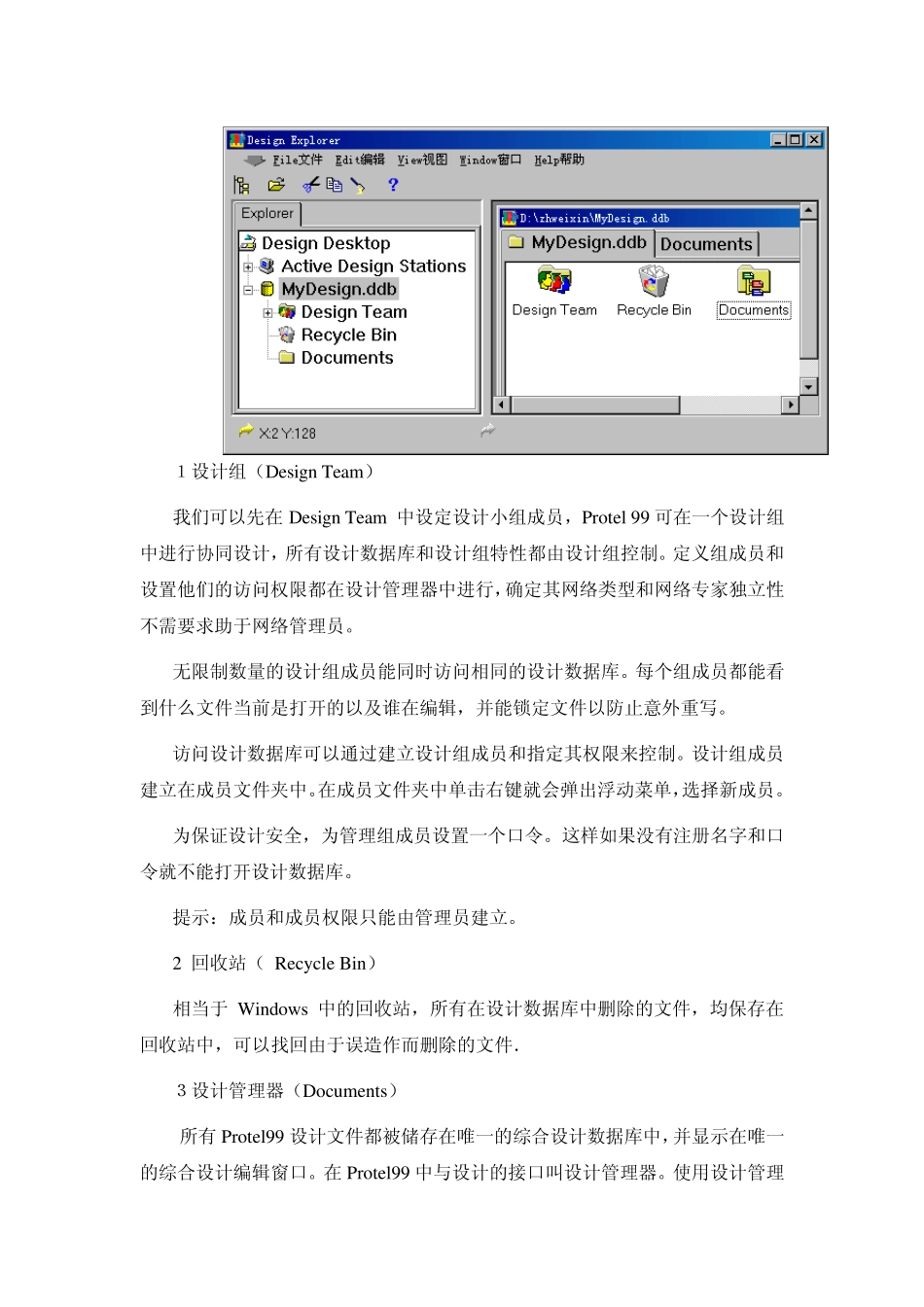

Protel 99 内容简介 Protel 99 采用全新的管理方式,即数据库的管理方式。Protel 99 是在桌面环境下第一个以独特的设计管理和团队合作技术为核心的全方位的印制板设计系统。所有 Protel 99 设计文件都被存储在唯一的综合设计数据库中,并显示在唯一的综合设计编辑窗口。Protel 99软件沿袭了Protel以前版本方便易学的特点,内部界面与 Protel 98 大体相同,新增加了一些功能模块。Protel 公司引进了德国INCASES 公司的先进技术,在 Protel99 中集成了信号完整性工具,精确的模型和板分析,帮助你在设计周期里利用信号完整性分析可获得一次性成功和消除盲目性。Protel99 容易使用的特性就是新的“这是什么”帮助。按下任何对话框右上角的小问号,然后选择你所要的信息。现在可以很快地看到特性的功能,然后用到设计中,按下状态栏末端的按钮,使用自然语言帮助顾问。 第一章 Protel 99的安装 Protel 99 设计平台软硬件配置要求: 1 硬件配置 最低: CPU-Pentiu m II 233MHZ 内存-32M 硬盘-300M 显示器-15〃 显示分辩率-1024768 建议配置:CPU-Pentiu m II 300 以上 内存-128M 硬盘-6G 以上 显示器-17〃以上 显示分辩率-12801024 2 操作系统 Microsoft Windows NT 4.0 或以上版本(含中文版)。 Microsoft Windows 98/95 或以上版本(含中文版)。 PROTEL99 安装方法非常简单,只需双击光盘目录下的Install.exe 即可。 第二章 如何进行原理图设计 一、 新建设计数据库文件 在 WINDOWS 95/98 或NT 界面下双击Protel 99 图标,点击File(文件)中new项,新建设计数据库。 在 Browse 选项中选取需要存储的文件夹,然后点击OK 即可建立自己的设计数据库。 1设计组(Design Team) 我们可以先在Design Team 中设定设计小组成员,Protel 99 可在一个设计组中进行协同设计,所有设计数据库和设计组特性都由设计组控制。定义组成员和设置他们的访问权限都在设计管理器中进行,确定其网络类型和网络专家独立性不需要求助于网络管理员。 无限制数量的设计组成员能同时访问相同的设计数据库。每个组成员都能看到什么文件当前是打开的以及谁在编辑,并能锁定文件以防止意外重写。 访问设计数据库可以通过建立设计组成员和指定其权限来控制。设计组成员建立在成员文件夹中。在成员文件夹中单击右键就会弹出浮动菜单,选择新成员。 为保证设计安全,为管理组...
